36 Manuale di servizio Voltwerk VS 3, 4, 5
5 Installazione
ITALIANO
DO_BA_2008_121LB_3ITA_BVo 22.2.10

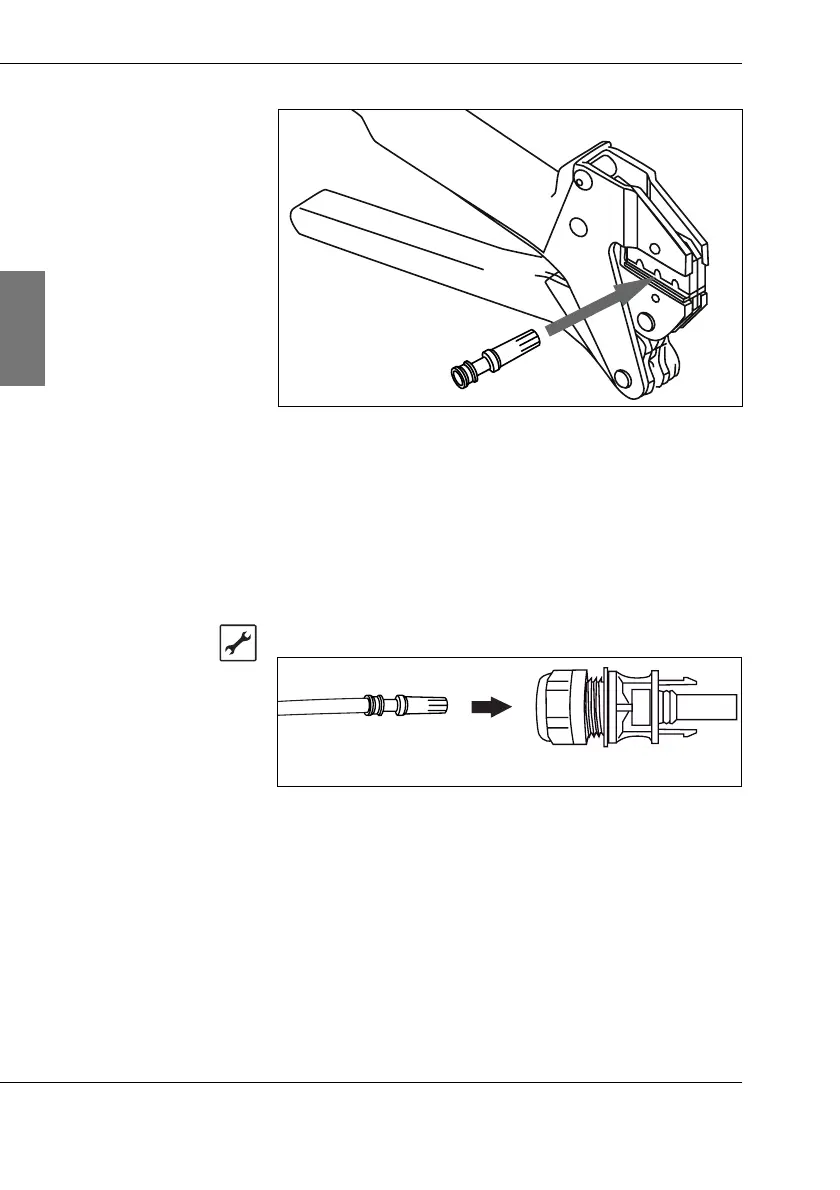

3. Collocare il capocorda (2) nell'inserto di crimpaggio.
Usare l'ausilio di posizionamento.
4. Inserire il trefolo isolato nel capocorda.
5. Premere a fondo la pinza.
6. Ripetere la procedura per tutti gli altri trefoli.
Risultato Il conduttore è crimpato.
1. Innestare la presa di accoppiamento (4) o lo spinotto di
accoppiamento (3) sul conduttore crimpato (5). Un clic
conferma il corretto collegamento.
(2)
Collegamento del conduttore del generatore solare
(4)
(5)
