6.7 Transmetteur SmartControl™ SC-3
126
Notice d’utilisation | RTLx-SC3 | 5100061327 | 09/2022 | [fr]
1
2
2
3
4
5
5
6
5
7
8
9
10
11 12
13
14

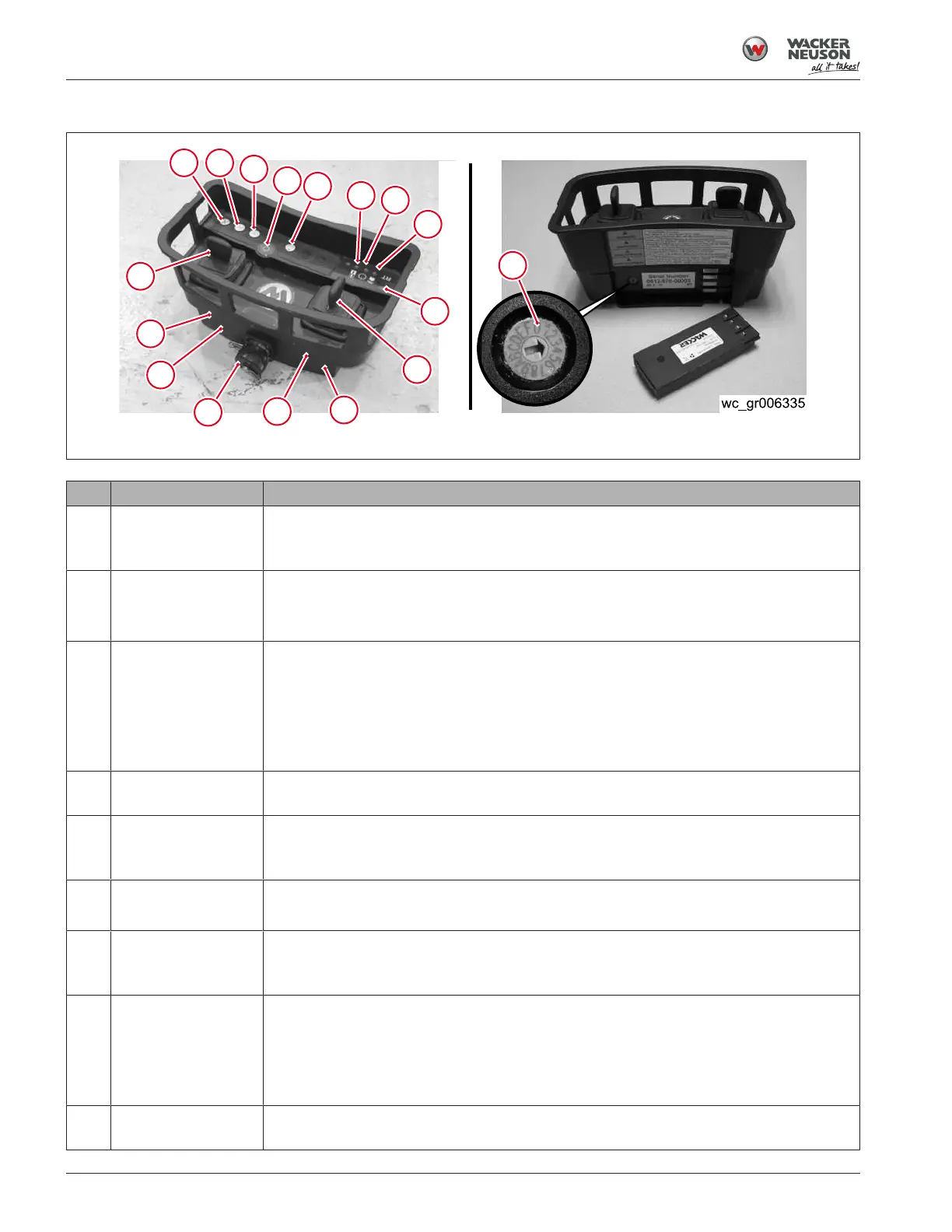

Fig.58: Émetteur SmartControl SC-3
Réf. Composant Description
1 Connecteur de câble Le connecteur de câble offre un point de connexion pour le cordon d'émetteur.
Lorsque le cordon d'émetteur est connecté, la batterie de l'émetteur se recharge pen-
dant que le moteur tourne.
2 Diodes infrarouges Les diodes - situées sur tous les côtés de l'émetteur - sont utilisées pour transmettre
le signal infrarouge codé aux récepteurs sur la machine.
Maintenez propre le transmetteur afin d'assurer une puissance de signal maximum.
3
7
Levier de commande
de marche avant/ar-
rière
Levier de commande
de direction gauche/
droite
Le joystick droit (3) commande la marche avant /marche arrière.
Le joystick gauche (7) commande le déplacement gauche/droit.
Déplacez les joysticks dans le sens souhaité. Le rouleau passe en haut régime à
chaque fois que le joystick de déplacement est placé à fond en marche avant ou en
marche arrière.
4 Témoin de charge de
la batterie
Cette diode s'allume en vert lorsque la batterie se recharge.
5 Diodes de transmis-
sion à champ proche
Ces diodes - situées sur tous les côtés du transmetteur - font parties du système de
capteurs de la machine qui stoppe la machine lorsque l'opérateur et le transmetteur
sont situés trop près de la machine.
6 Indicateur d'état de
fonctionnement
Cette diode indique l'état de fonctionnement du transmetteur.
Pour en savoir plus, voir Codes d'indicateur d'état de fonctionnement [}127].
8 Bouton-poussoir de
DÉMARRAGE du
moteur
Appuyer sur ce bouton pour lancer le moteur. Un dispositif d'annulation empêche le
lancement du moteur s'il est déjà en marche.
9 Bouton-poussoir
marche/arrêt
Appuyez sur ce bouton pour activer /désactiver l'émetteur SmartControl™. L'indica-
teur d'état de fonctionnement (6) s'allume en vert (clignotant) lorsque l'émetteur fonc-
tionne.
Couper le transmetteur stoppe le moteur et la machine. Pour en savoir plus, voir Pro-
cédure d'arrêt d'urgence [}144].
10 Bouton-poussoir vi-
bration BASSE
Appuyer sur ce bouton fait passer la vibration en mode BASSE vibration.
