Maniement
6.26 Diagnostic de module de commande de moteur (ECM)
148
Notice d’utilisation | RTLx-SC3 | 5100061327 | 09/2022 | [fr]
6.26.2 Surveillance MCM des solénoïdes
wc_gr012200
1
2
3

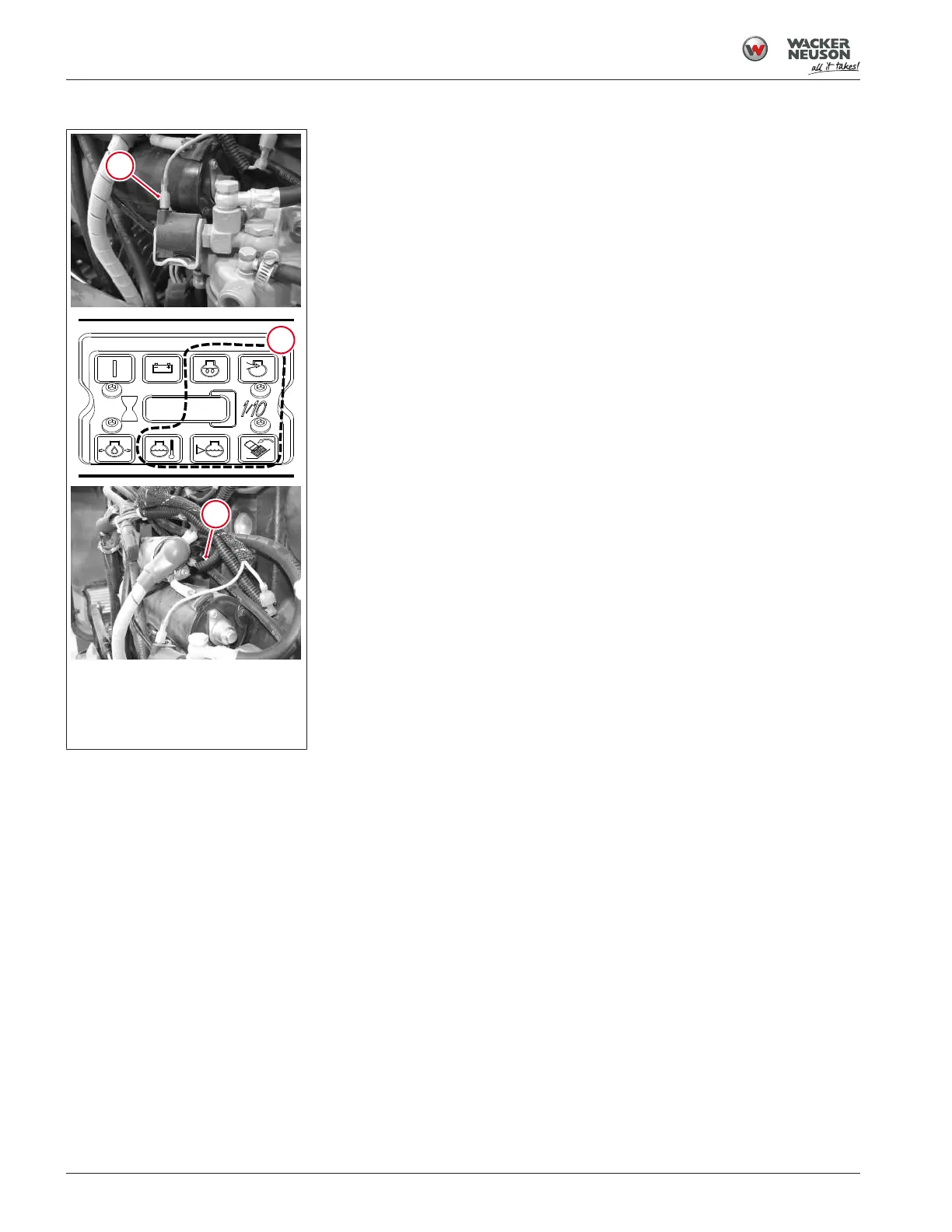

Fig.71: Fil de solénoïde de carbu-
rant, indicateurs de panneau de
commande et fil de solénoïde de dé-
marreur
Le module MCM surveille le câblage et l'état du solénoïde, ainsi que le câ-
blage et l'état du solénoïde du démarreur.
Si le fil (1) du solénoïde de carburant est déconnecté ou le solénoïde de car-
burant est défectueux, les résultats suivants se produisent.
• Les indicateurs du panneau de commande (2) clignotent immédiatement
après la mise en marche de l'émetteur.
• Les témoins rouges de l'anneau lumineux s'allument en rouge en conti-
nu.
• Le moteur ne démarre pas.
Reconnecter le fil ou remplacer le solénoïde de carburant pour permettre le
démarrage de la machine.
Si le fil (3) au solénoïde de démarreur est déconnecté ou le solénoïde de dé-
marreur est défectueux, les résultats suivants se produisent.
• Les indicateurs du panneau de commande clignotent immédiatement
après une pression sur le bouton poussoir du démarreur.
• Les témoins rouges de l'anneau lumineux s'allument en rouge en conti-
nu.
• Le moteur ne démarre pas.
Reconnecter le fil ou remplacer le solénoïde du démarreur pour permettre le
démarrage de la machine.
6.26.3 Connexion de l’outil diagnostic
Utilisez l’outil de diagnostic pour accéder aux capacités de diagnostic de
l'ECM.
1. Arrêtez la machine.
2. Ouvrir le compartiment moteur.
3. Retirez le capuchon du connecteur (1) du faisceau de câblage.
4. Branchez l'outil de diagnostic (2) sur le faisceau de câblage.
