fr Installation
114 WILO SE 2018-12
AVIS
L'impédance du système et les commutations max./heure des consommateurs rac-
cordés peuvent entraîner des fluctuations et/ou des baisses de la tension.
En cas d'utilisation de câbles blindés, le blindage doit être placé des deux côtés sur
la barre de terre dans le coffret de commande!
Toujours faire effectuer le raccordement par un électricien qualifié.
Respecter la notice de montage et de mise en service des pompes et capteurs de
signal raccordés.
L'intensité et la tension de l'alimentation réseau doivent correspondre aux indications
de la plaque signalétique.
Réaliser la protection par fusible côté réseau conformément aux directives locales.
Si des disjoncteurs sont utilisés, choisir les caractéristiques de commutation en fonction
de la pompe raccordée.
Installer un disjoncteur différentiel (RCD, type A, courant sinusoïdal).
Disposer les câbles de raccordement conformément aux directives locales.
Ne pas endommager les câbles de raccordement lors de leur mise en place.
Procéder à la mise à la terre du coffret de commande et de tous les consommateurs
électriques.
6.5.1 Aperçu des composants
F1
F2
F3
1
2
3
4
5
6
7
8
9
1
0
1
1
1
2
1
3
1
4
1
5
1
6
1
7
1
8
1
9
2
0
2
1
2
2
2
3
2
4
2
5
2
6
2
7
2
8
2
9
3
0
3
1
3
2
3
3
3
4
3
5
3
6
3
7
3
8
3
9
4
0
4
1
4
2
4
3
4
4
4
5
4
6
4
7
4
8
4
9
5
0
5
1
5
2
5
3
5
4
55
56
57
58
59
60
T1
1
3
5
13
A1
2
4
6
14
A2
T2
T3
L1
L2
L3
NO
T1
1
3
5
13
A1
2
4
6
14
A2
T2
T3
L1
L2
L3
NO
GND
A(+)
B(-)
GND
LO
HI
1
2
26
Current Pump1
Current Pump2
4a
5
8
10
9
6
3
2
1
7
4b
11
12

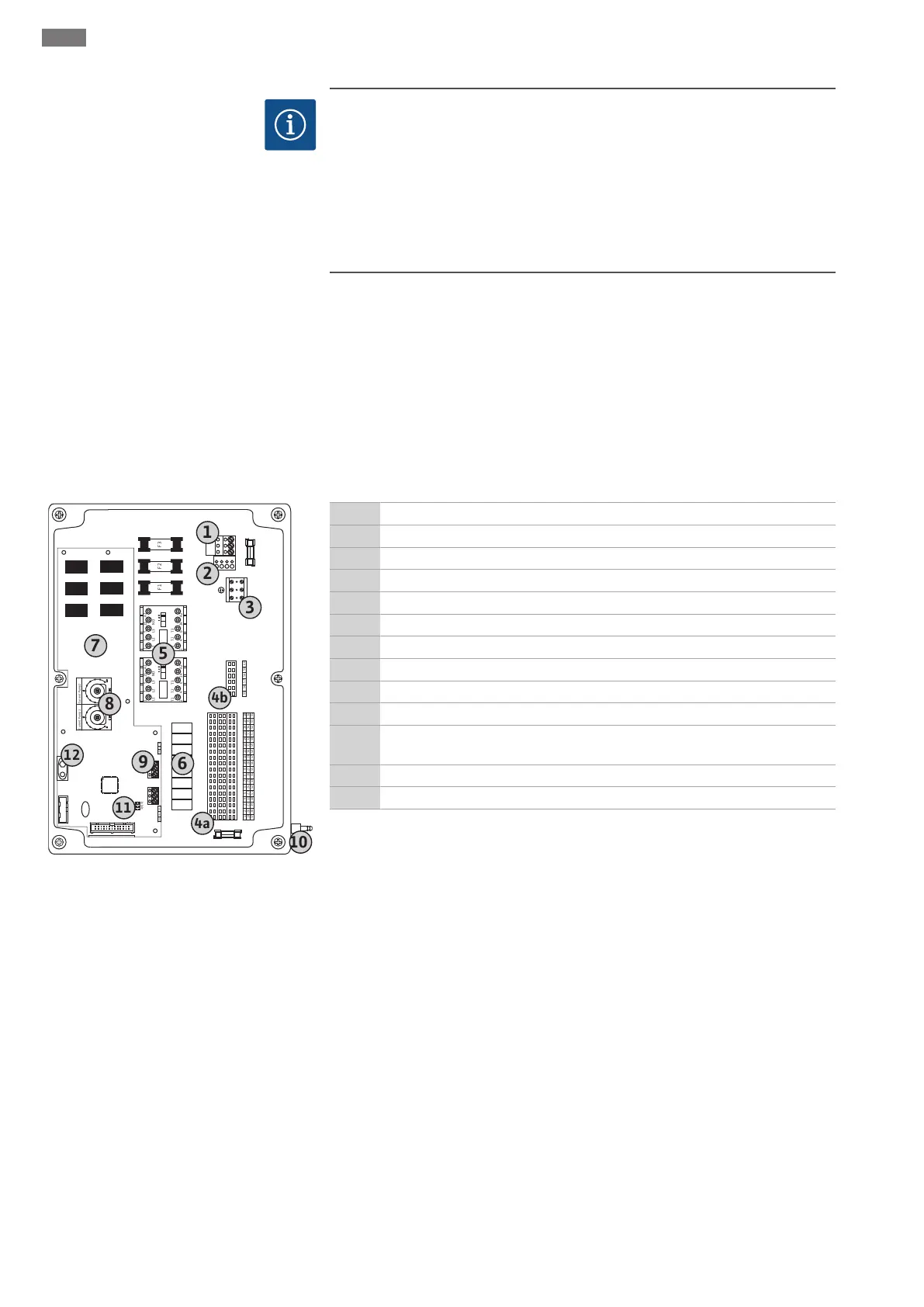

Fig.2: Control EC-L 1.../EC-L 2...
1 Réglette à bornes: Alimentation réseau
2 Réglage de la tension d'alimentation
3 Réglette à bornes: Terre (PE)
4a Réglette à bornes: Capteurs
4b Réglette à bornes: Capteurs avec mode Ex activé
5 Combinaisons de contacteurs
6 Relais de sortie
7 Platine de commande
8 Potentiomètre pour la surveillance du courant du moteur
9 ModBus: Interface RS485
10
Raccord côté refoulement pour cloche à immersion (version «IPS» unique-
ment)
11 ModBus: cavaliers pour la terminaison/polarisation
12 Emplacement pour accumulateur 9V
