Notice de montage et de mise en service Wilo-Control EC-L 141
1. Démarrer le menu Easy Actions: Tourner le bouton de commande de 180°.
2. Sélectionner la pompe pour le mode automatique: Tourner le bouton de com-
mande jusqu'à ce que le point de menu s'affiche:
- Pompe 1: P1 Auto
- Pompe 2: P2 Auto
- Pompe 3: P3 Auto
3. Appuyer sur le bouton de commande.
⇒ Le mode automatique est paramétré pour la pompe sélectionnée. Le réglage
peut également s'effectuer dans les menus 3.02 à 3.04.
▶ Mode automatique activé. Les pompes sont activées et désactivées en fonction du
niveau de remplissage.
Mode automatique après mise hors service
‡ Coffret de commande fermé.
‡ Configuration vérifiée.
‡ Saisie des paramètres validée: menu 7.01 sur on.
1. Appuyer 3s sur le bouton de commande.
⇒ Le menu 1.00 s'affiche.
2. Tourner le bouton de commande jusqu'à ce que le menu 3.00 s'affiche.
3. Appuyer sur le bouton de commande.
⇒ Le menu 3.01 s'affiche.
4. Appuyer sur le bouton de commande.
5. Modifier la valeur sur «on».
6. Appuyer sur le bouton de commande.
⇒ Valeur enregistrée, pompes validées.
▶ Mode automatique activé. Les pompes sont activées et désactivées en fonction du
niveau de remplissage.
8.7 Pendant le fonctionnement
Vérifier les points suivants en cours de fonctionnement:
▪Coffret de commande fermé et protégé contre toute ouverture non autorisée.
▪Coffret de commande protégé contre la submersion (classe de protection IP54).
▪Protection contre les rayons directs du soleil.
▪Température ambiante entre -30°C et +50°C.
Les informations suivantes sont affichées sur l'écran principal:
▪État des pompes:
– Nombre de pompes enregistrées
– Pompe activée/désactivée
– Pompe marche/arrêt
▪Fonctionnement avec pompe de réserve
▪Mode de fonctionnement: Remplissage ou vidange
▪Niveau d'eau actuel ou état de commutation des interrupteurs à flotteur
▪Fonctionnement du bus de terrain actif
Par ailleurs, les informations suivantes sont disponibles dans le menu 4:
1. Appuyer 3s sur le bouton de commande.
⇒ Le menu 1.00 s'affiche.
2. Tourner le bouton de commande jusqu'à ce que le menu 4 s'affiche.
3. Appuyer sur le bouton de commande.
▶ Menu 4.xx affiché.

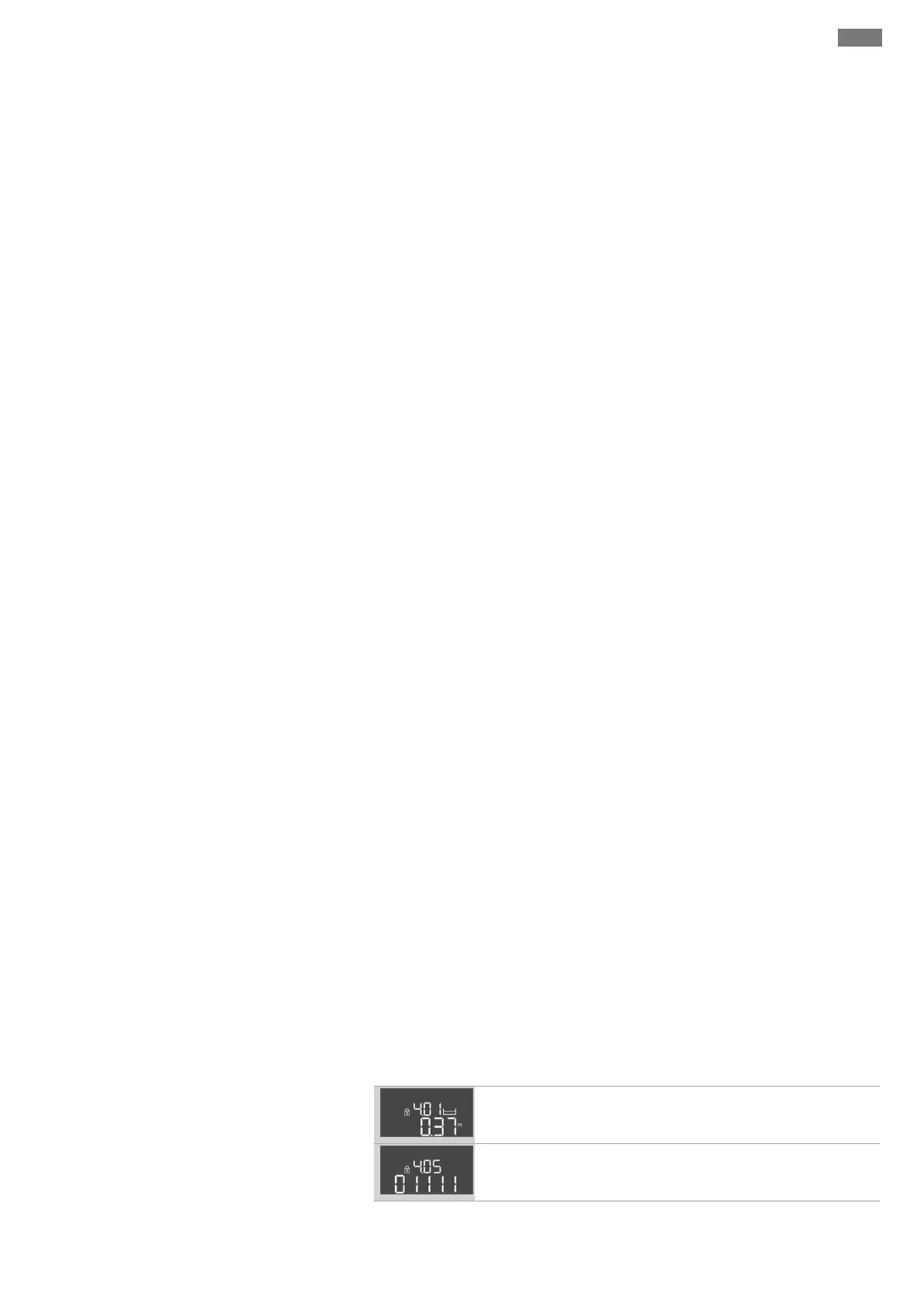

Niveau d'eau actuel en m
État de commutation actuel des interrupteurs à flotteur
