fr Annexe
150 WILO SE 2018-12

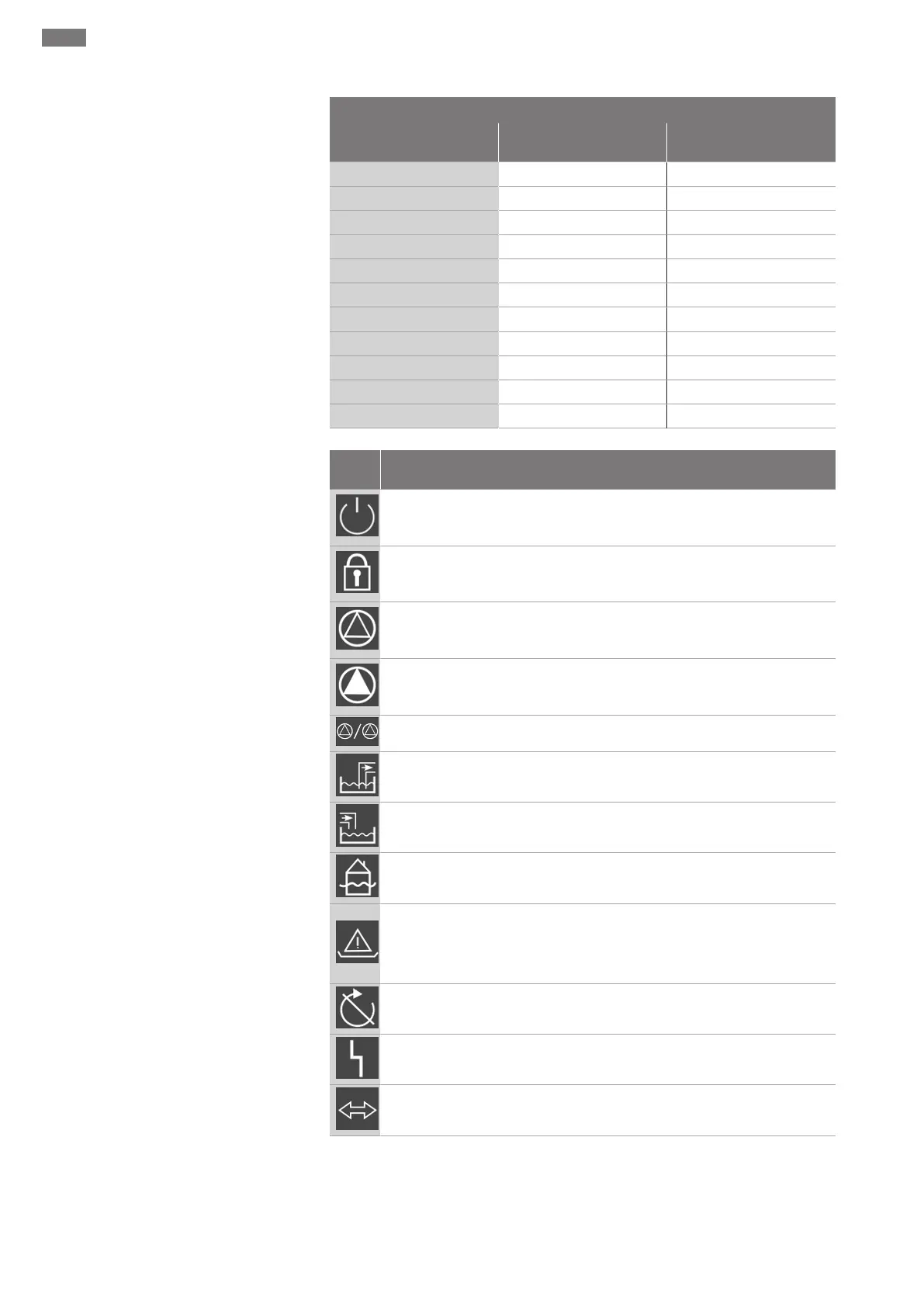

13.2 Impédances du système
3~400V, bipolaire, démarrage direct
Puissance en kW Impédance du système en
ohm
Commutations/h
2,2
0,257 12
2,2
0,212 18
2,2
0,186 24
2,2
0,167 30
3,0
0,204 6
3,0
0,148 12
3,0
0,122 18
3,0
0,107 24
4,0
0,130 6
4,0
0,094 12
4,0
0,077 18
13.3 Aperçu des symboles
Sym-
bole
Description
Veille:
Le symbole est allumé: le coffret de commande est activé et opérationnel.
Le symbole clignote: temporisation de la pompe 1 active
Saisie supplémentaire impossible:
1. Saisie verrouillée
2. Le menu appelé n'est qu'une indication de valeur.
Pompe opérationnelle/désactivée:
Le symbole est allumé: Pompe disponible et opérationnelle.
Le symbole clignote: La pompe est désactivée.
Pompes en fonctionnement/panne:
Le symbole est allumé: Pompe en service.
Le symbole clignote: panne sur la pompe
Une pompe a été définie comme pompe de réserve.
Mode de fonctionnement: «Vidange»
Mode de fonctionnement: «Remplissage»
Le niveau de submersion est dépassé
Mode de fonctionnement «Vidange»: le niveau de fonctionnement à sec
n'est pas atteint
Mode de fonctionnement «Remplissage»: le niveau minimum de manque
d'eau n'est pas atteint
Entrée «Extern OFF» active: toutes les pompes sont désactivées
Il y a au moins un message d'erreur actuel (non acquitté).
L'appareil communique avec un système de bus de terrain.
13.4 Aperçu du schéma de raccorde-
ment
