▪Przestrzegać miejscowych przepisów!
Wgminie, wpunkcie utylizacji odpadów lub usprzedawcy, uktórego zakupiono sprzęt,
uzyskać informacje odnośnie do przepisowej utylizacji. Więcej informacji na temat recy-
klingu znajduje się pod adresem www.wilo‑recycling.com.
13 Załącznik

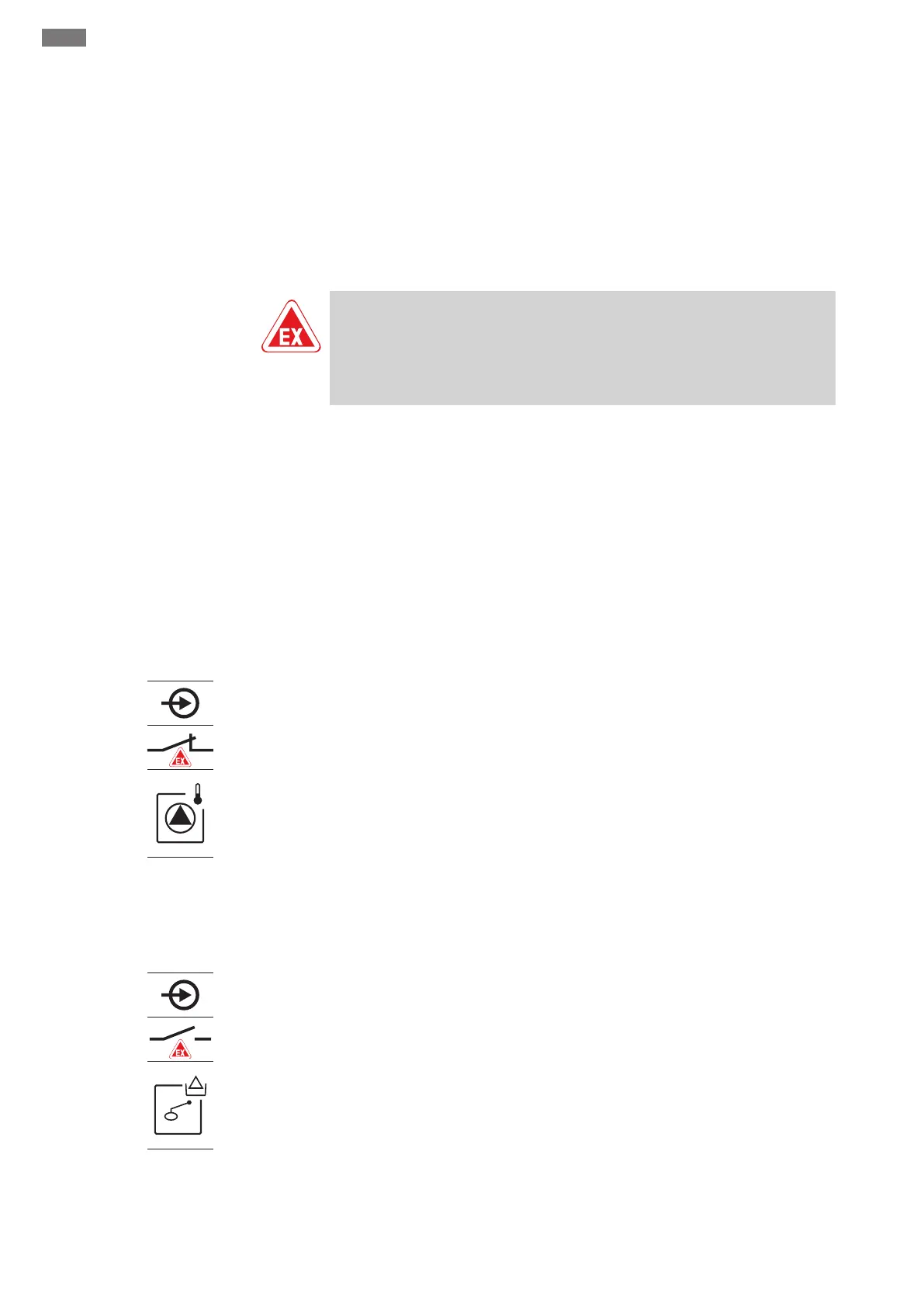

13.1 Strefy zagrożenia wybuchem:
Podłączanie nadajników sygnału
ipomp
NIEBEZPIECZEŃSTWO
Niebezpieczeństwo wybuchu w przypadku instalacji sterownika we-
wnątrz strefy zagrożenia wybuchem!
Urządzenie sterujące nie posiada certyfikatu Ex i należy stosować je zawsze poza
strefami Ex! Podłączenie musi być wykonane przez wykwalifikowanego elektryka.
13.1.1 Strefa wybuchowa
Podłączanie nadajników sygnału ipomp możliwe jest wyłącznie w zakresie strefy Ex 1 i
2. Obowiązuje zakaz użytkowania wewnątrz strefy Ex 0!
13.1.2 Pompy
▪Pompy odpowiadają rodzajowi ochrony przeciwwybuchowej „osłona ognioszczelna”.
▪Pompę należy podłączyć bezpośrednio do urządzenia sterującego. Stosowanie dodat-
kowych elektronicznych sterowników rozruchowych jest zabronione!
▪Urządzenia kontrolne poza osłoną ognioszczelną należy podłączać wyłącznie za po-
średnictwem przekaźnika separującego (EX-i, iskrobezpieczny obwód prądowy).
13.1.3 Nadajnik sygnału
Nadajniki sygnału w obszarach wybuchowych należy podłączać za pośrednictwem
przekaźnika separującego lub bariery Zenera (iskrobezpieczny obwód prądowy)!
13.1.4 Podłączenie termicznej kontroli
silnika
x
Fig.76: Porządek zacisków - Przegląd przyłą-
czy
Czujnik bimetalowy należy podłączyć na listwie zaciskowej aktywnego trybu Ex (patrz
Przegląd elementów instalacyjnych [}166], pozycja 4b). Numer zacisku widoczny jest
na przeglądzie przyłącza na pokrywie. Symbol „x” wskazuje na określoną pompę.
13.1.5 Podłączenie zabezpieczenia przed
suchobiegiem
!
Fig.77: Porządek zacisków - Przegląd przyłą-
czy
NIEBEZPIECZEŃSTWO!Niebezpieczeństwo wybuchu spowodowane przez nieprawi-
dłową wersję! Monitorowanie poziomu suchobiegu wyłącznie za pomocą osobnego
wyłącznika pływakowego!
Wyłącznik pływakowy należy podłączyć na listwie zaciskowej aktywnego trybu Ex
(patrz Przegląd elementów instalacyjnych [}166], pozycja 4b). Numer zacisku widocz-
ny jest na przeglądzie przyłącza na pokrywie.
