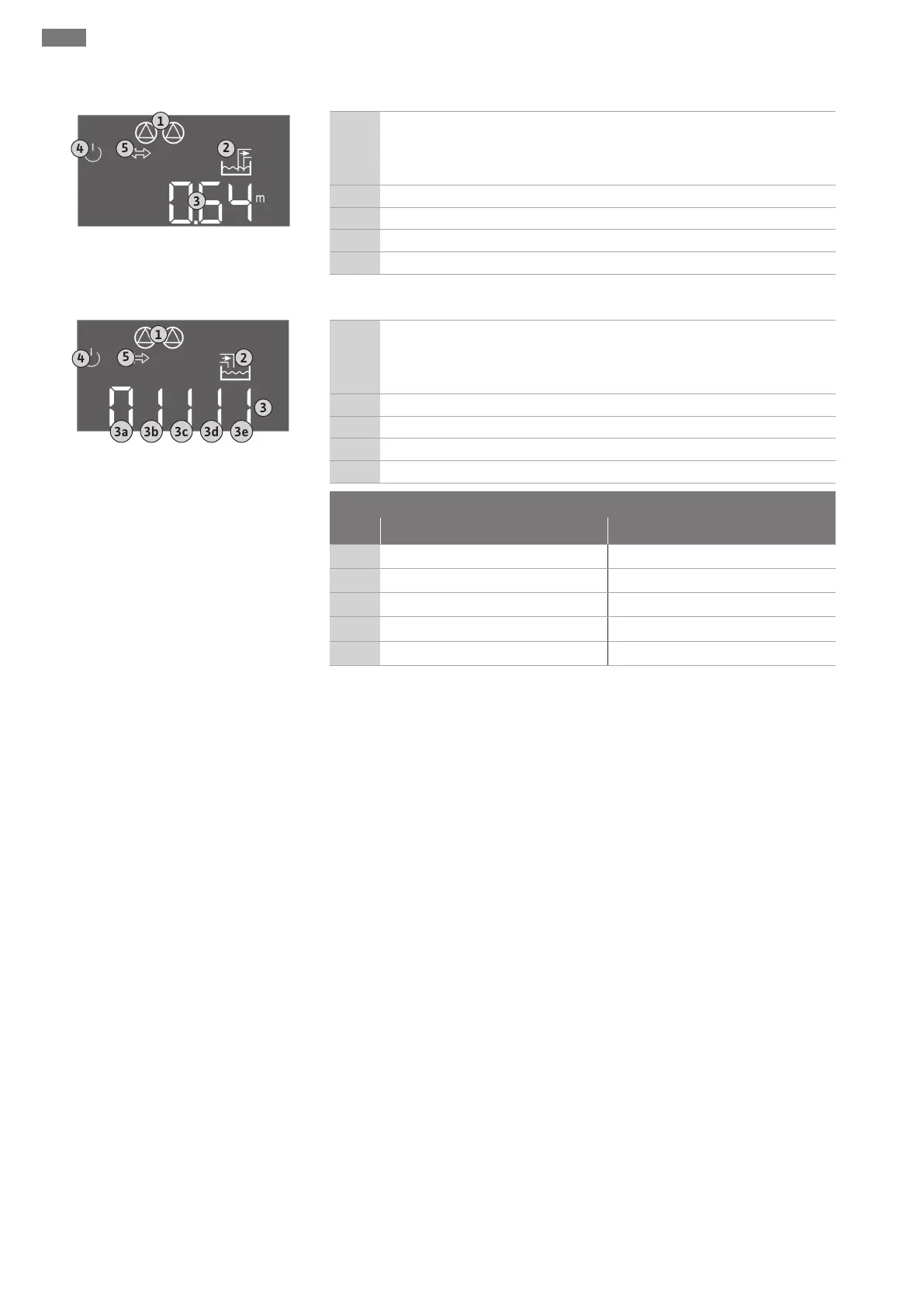

Display-Anzeige mit Niveausensor oder Tauchglocke
5
1
4
3
2
Fig.29: Startbildschirm: Niveausensor/Tauch-
glocke
1
Aktueller Pumpenstatus:
- Anzahl angemeldeter Pumpen
- Pumpe aktiviert/deaktiviert
- Pumpen Ein/Aus
2 Eingestellte Betriebsart (z.B. Entleeren)
3 Aktueller Wasserstand in m
4 Standby: Schaltgerät ist betriebsbereit.
5 Feldbus aktiv
Display-Anzeige mit Schwimmerschalter
5
1
2
3
3a 3b 3c 3d 3e
4
Fig.30: Startbildschirm: Schwimmerschalter
1
Aktueller Pumpenstatus:
- Anzahl angemeldeter Pumpen
- Pumpe aktiviert/deaktiviert
- Pumpen Ein/Aus
2 Eingestellte Betriebsart (z.B. Befüllen)
3 Schaltzustand der Schwimmerschalter
4 Standby: Schaltgerät ist betriebsbereit.
5 Feldbus aktiv
Schaltzustand der Schwimmerschalter in Abhängigkeit der Betriebsart
Nr. Entleeren (drain) Befüllen (fill)
3a
Hochwasserniveau Hochwasserniveau
3b
Pumpe 2 Ein Pumpe 1 und 2 Aus
3c
Pumpe 1 Ein Pumpe 1 Ein
3d
Pumpe 1 und 2 Aus Pumpe 2 Ein
3e
Trockenlaufniveau Min. Niveau (Wassermangel)
8.5 Erstkonfiguration starten
Folgende Punkte während der Konfiguration beachten:
▪Wenn für 6Minuten keine Eingabe oder Bedienung erfolgt:
– Schaltet die Displaybeleuchtung ab.
– Zeigt das Display wieder den Hauptbildschirm.
– Wird die Parametereingabe gesperrt.
▪Einige Einstellungen können nur geändert werden, wenn alle Pumpen aus sind.
▪Nach einer Minute ohne Bedienung schaltet sich die Displaybeleuchtung ab.
▪Das Menü passt sich automatisch anhand der Einstellungen an. Beispiel: Das Menü 1.12
ist nur sichtbar, wenn der Niveausensor aktiviert ist.
▪Die Menüstruktur ist für alle EC-Schaltgeräte (z.B. EC-Lift, EC-Fire) gültig. Daher kann
es zu Lücken in der Menüstruktur kommen.
Standardmäßig werden die Werte nur angezeigt. Um Werte zu ändern, die Parameter-
eingabe im Menü 7.01 freigeben:
