Mise en service fr
Notice de montage et de mise en service Wilo-Control EC-L 131
Affichage à l'écran avec interrupteurs à flotteur
5
1
2
3
3a 3b 3c 3d 3e
4

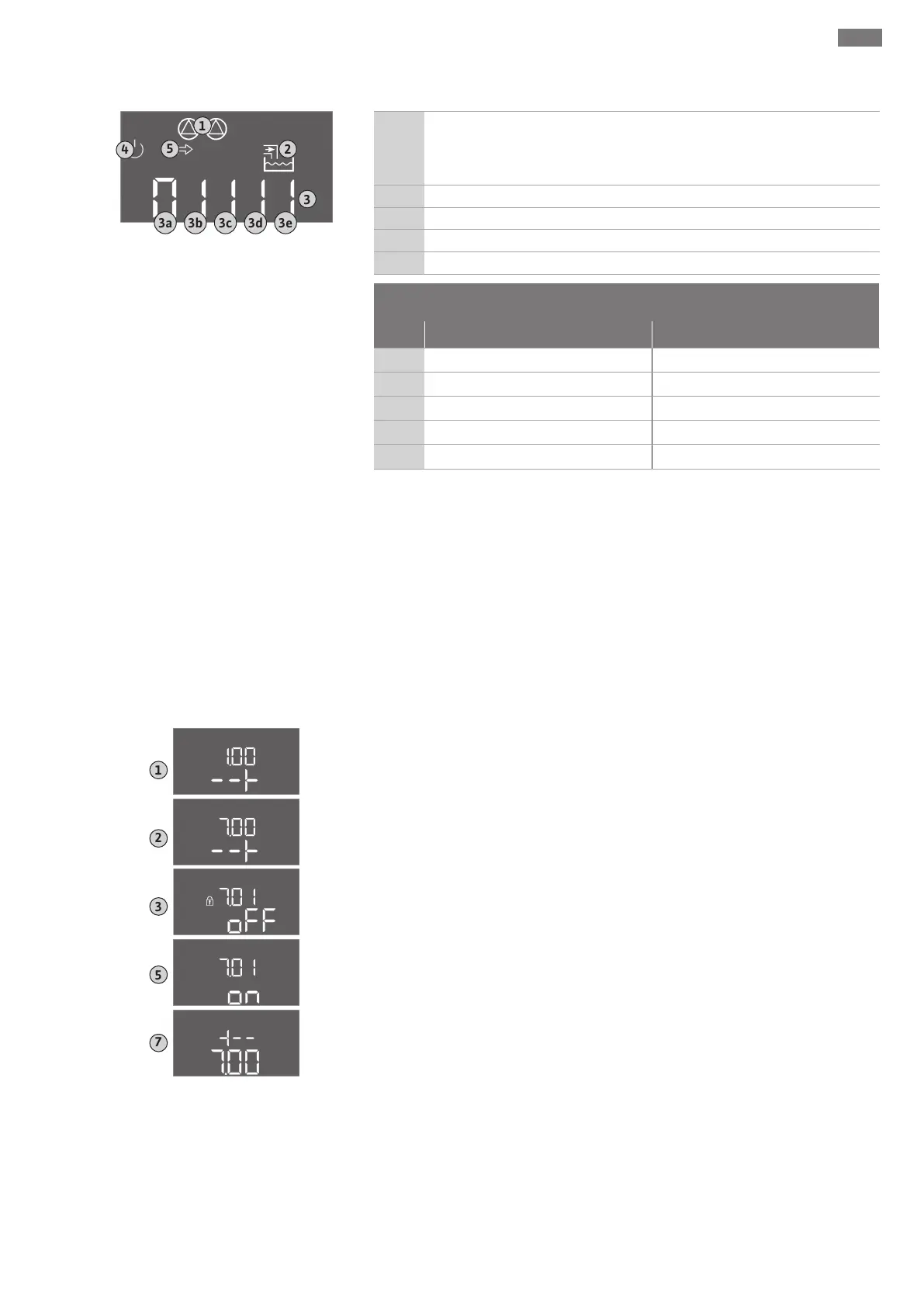

Fig.30: Écran d'accueil: Interrupteur à flotteur
1
État actuel de la pompe:
- Nombre de pompes enregistrées
- Pompe activée/désactivée
- Pompe marche/arrêt
2 Mode de fonctionnement réglé (p. ex. Remplissage)
3 État de commutation des interrupteurs à flotteur
4 Veille: le coffret de commande est prêt à fonctionner.
5 Bus de terrain actif
État de commutation des interrupteurs à flotteur selon le mode de fonctionne-
ment
No. Vidange (drain) Remplissage (fill)
3a
Niveau de submersion Niveau de submersion
3b
Pompe 2 sur Marche Pompes 1 et 2 sur Arrêt
3c
Pompe 1 sur Marche Pompe 1 sur Marche
3d
Pompes 1 et 2 sur Arrêt Pompe 2 sur Marche
3e
Niveau de fonctionnement à sec Niveau min. (manque d'eau)
8.5 Démarrer la configuration initiale
Respecter les points suivants lors de la configuration:
▪Si pendant 6minutes, aucune saisie ou commande ne se produit:
– L'éclairage de l'écran s'éteint.
– L'écran principal s'affiche de nouveau.
– La saisie de paramètres est verrouillée.
▪Certains réglages ne peuvent être modifiés que si toutes les pompes sont arrêtées.
▪Après une minute sans activation d'une commande, l'éclairage de l'écran s'éteint.
▪Le menu s'adapte automatiquement à l'aide des réglages. Exemple: Le menu 1.12 n'est
visible que si le capteur de niveau est activé.
▪La structure de menus s'applique à tous les coffrets de commande EC (p. ex. EC-Lift,
EC-Fire). Il peut donc y avoir certaines lacunes dans la structure.
Les valeurs sont généralement en lecture seule. Pour modifier les valeurs, activer la sai-
sie des paramètres dans le menu 7.01:
7
1
5
3
2
Fig.31: Activer la saisie des paramètres
1. Appuyer 3s sur le bouton de commande.
⇒ Le menu 1.00 s'affiche
2. Tourner le bouton de commande jusqu'à ce que le menu 7 s'affiche.
3. Appuyer sur le bouton de commande.
⇒ Le menu 7.01 s'affiche.
4. Appuyer sur le bouton de commande.
5. Modifier la valeur sur «on»: Tourner le bouton de commande.
6. Enregistrer la valeur: Appuyer sur le bouton de commande.
⇒ Le menu peut désormais être modifié.
7. Tourner le bouton de commande jusqu'à la fin du menu 7.
8. Appuyer sur le bouton de commande.
⇒ Retour au niveau du menu principal.
▶ Démarrer la configuration initiale:
- Menu 5: réglages de base
- Menu 1: valeurs d'activation/désactivation
- Menu 2: liaison du bus de terrain (si disponible)
- Menu 3: déclenchement des pompes
