fr Mise en service
130 WILO SE 2018-12
coffret de commande est utilisé sur un raccordement monophasé, les messages
d'erreur suivants s'affichent à l'écran:
• Surveillance du champ magnétique: Code d'erreur «E006»
⇒ Arrêter la surveillance du champ magnétique: Menu 5.68, régler la valeur sur
«off»!
• Surveillance du courant du moteur: Code d'erreur «E080.x»
⇒ Arrêter la surveillance du courant du moteur: Menu 5.69, régler la valeur sur
«off»!
▶ Fonctions de surveillance désactivées. Le coffret de commande fonctionne main-
tenant sans défaut sur le raccordement monophasé.
AVIS
Tenir compte du code d'erreur affiché
Si la LED rouge de panne s'allume ou clignote, tenir compte du code d'erreur affiché
à l'écran. Lorsque la panne a été validée, l'erreur la plus récente est enregistrée dans
le menu 6.01.
AVIS
Mode de fonctionnement suite à une panne de courant
Après une panne de courant, le coffret de commande démarre automatiquement en
appliquant le dernier mode de fonctionnement réglé!
‡ Le coffret de commande est refermé.
‡ L'installation a été réalisée de manière conforme.
‡ Tous les capteurs de signal et consommateurs sont raccordés et montés dans la
zone d'exploitation.
‡ Si des interrupteurs à flotteur sont utilisés, les points de commutation sont correc-
tement réglés.
‡ La protection moteur est préréglée selon les spécifications de la pompe.
1. Positionner le commutateur principal sur «ON».
2. Le coffret de commande démarre.
- Toutes les LED sont allumées pendant 2s.
- L'écran s'allume et la page d'accueil apparaît.
- Le symbole de veille s'affiche à l'écran.
▶ Le coffret de commande est prêt à fonctionner, démarrer la configuration initiale
ou le mode automatique.
Affichage à l'écran avec capteur de niveau ou cloche à immersion
5
1
4
3
2

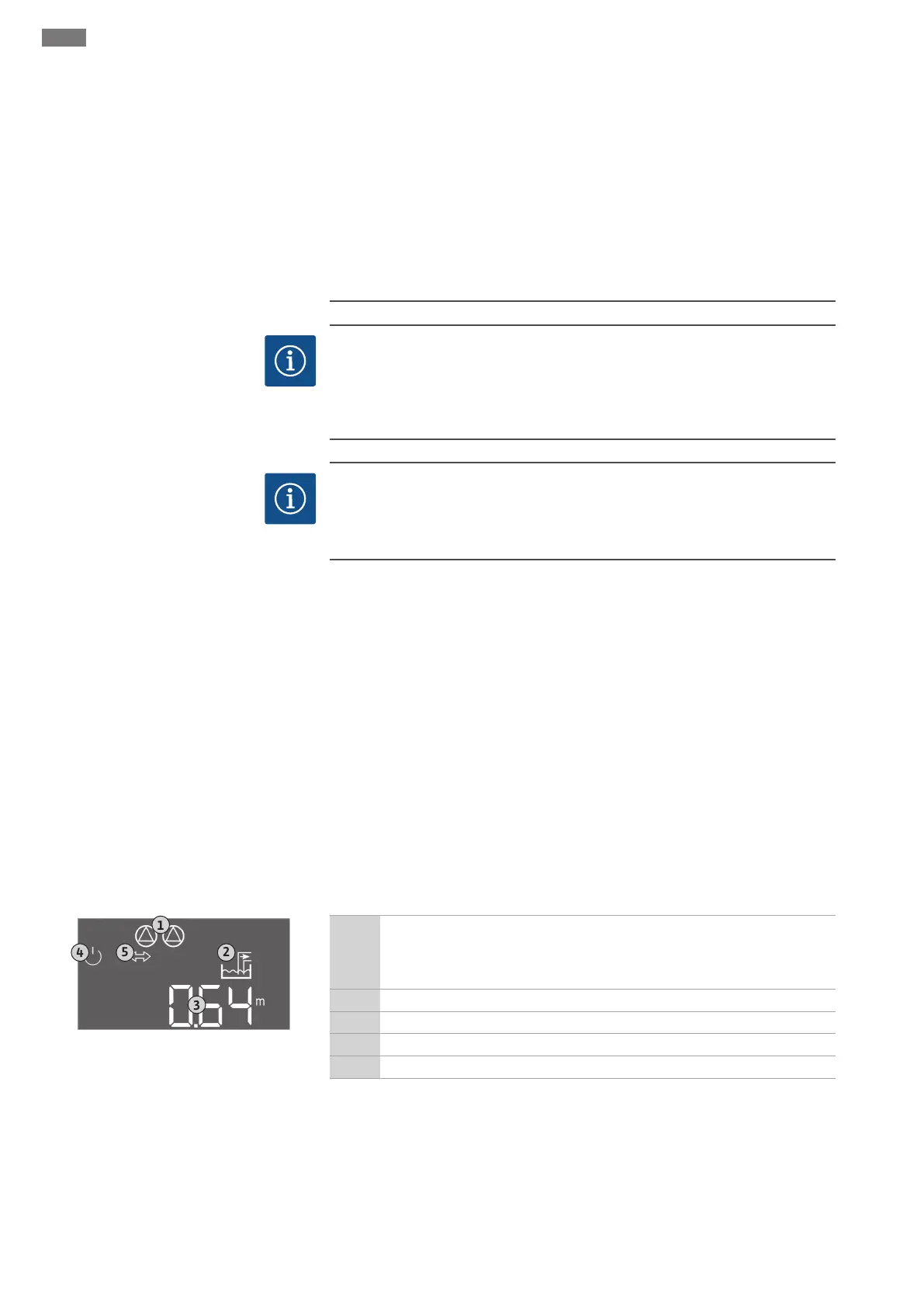

Fig.29: Écran d'accueil: capteur de niveau/
cloche à immersion
1
État actuel de la pompe:
- Nombre de pompes enregistrées
- Pompe activée/désactivée
- Pompe marche/arrêt
2 Mode de fonctionnement réglé (p. ex. Vidange)
3 Niveau d'eau actuel en m
4 Veille: le coffret de commande est prêt à fonctionner.
5 Bus de terrain actif
