Usterki, przyczyny usterek i ich usuwanie pl
Instrukcja montażu i obsługi Wilo-Control EC-L 197
Resetowanie wyświetlacza interwałów serwisowych

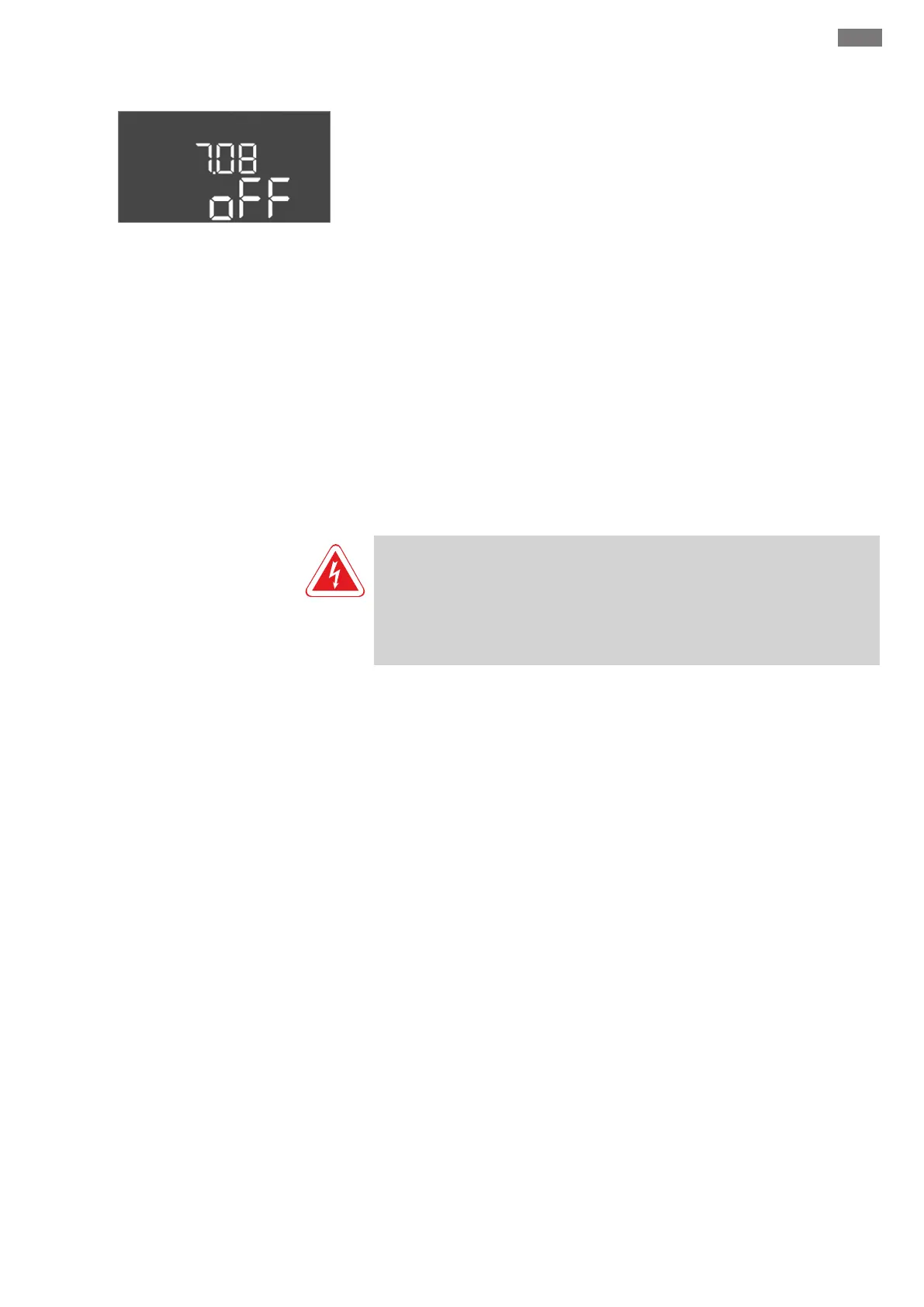

Fig.74: Resetowanie wyświetlacza interwałów
serwisowych
‡ Wskazanie „SER“ pulsuje na wyświetlaczu.
‡ Wprowadzanie parametrów jest udostępnione: Menu 7.01 znajduje się w pozycji
on.
1. Nacisnąć pokrętło iprzytrzymać przez 3s.
⇒ Pojawia się menu 1.00.
2. Obracać pokrętłem, aż ukaże się menu 7
3. Nacisnąć pokrętło.
⇒ Pojawia się menu 7.01.
4. Obracać pokrętłem, aż ukaże się menu 7.08.
5. Nacisnąć pokrętło.
6. Zmienić wartość na „on“.
7. Nacisnąć pokrętło.
⇒ Wskazanie zostało zresetowane.
▶ Aktualny interwał serwisowy został zresetowany, rozpoczyna się nowy interwał
serwisowy.
11 Usterki, przyczyny usterek i
ich usuwanie
NIEBEZPIECZEŃSTWO
Zagrożenie życia związane z prądem elektrycznym!
Niewłaściwe zachowanie podczas przeprowadzania prac elektrycznych prowadzi do
śmierci z powodu porażenia prądem elektrycznym! Prace elektryczne przeprowadzać
może wyłącznie wykwalifikowany elektryk z uwzględnieniem miejscowych przepi-
sów.
11.1 Obowiązki użytkownika
▪Należy przestrzegać miejscowych przepisów BHP i przepisów bezpieczeństwa stowa-
rzyszeń zawodowych.
▪Upewnienie się co do kwestii wykształcenia personelu w kontekście wykonywanych
prac.
▪Zapoznanie personelu z funkcją urządzenia.
▪Podczas prac w zamkniętych pomieszczeniach musi być obecna druga osoba do aseku-
racji.
▪Zapewnić dostateczną wentylację zamkniętych pomieszczeń.
▪W przypadku ryzyka gromadzenia się duszących gazów należy podjąć odpowiednie
środki zaradcze!
11.2 Sygnalizacja awarii
Potencjalne błędy są wyświetlane za pomocą diody do wyświetlania zakłóceń oraz na
wyświetlaczu wpostaci kodów alfanumerycznych. Stosownie do wyświetlanych błędów
należy sprawdzić system i zlecić wymianę elementów uszkodzonych. Urządzenie wska-
zuje na wystąpienie usterki wróżny sposób:
▪Usterka sterownika / urządzenia sterującego:
– Zapala się dioda informująca o zakłóceniach.
– Na wyświetlaczu pojawia się odpowiedni kod błędu, który zostanie zapisany w pa-
mięci błędów.
– Nastąpi aktywacja zbiorczej sygnalizacji awarii.
– Jeśli aktywowany został wewnętrzny brzęczek, dodatkowo generowany jest aku-
styczny sygnał alarmowy.
▪Usterka pompy
Symbol statusu określonej pompy pulsuje na wyświetlaczu.
11.3 Potwierdzenie usterki
Wyłączenie alarmu przez naciśniecie pokrętła. Potwierdzenie usterki za pośrednictwem
menu głównego lub menu Easy Actions.
