Annexe fr
Notice de montage et de mise en service Wilo-Control EC-L 151

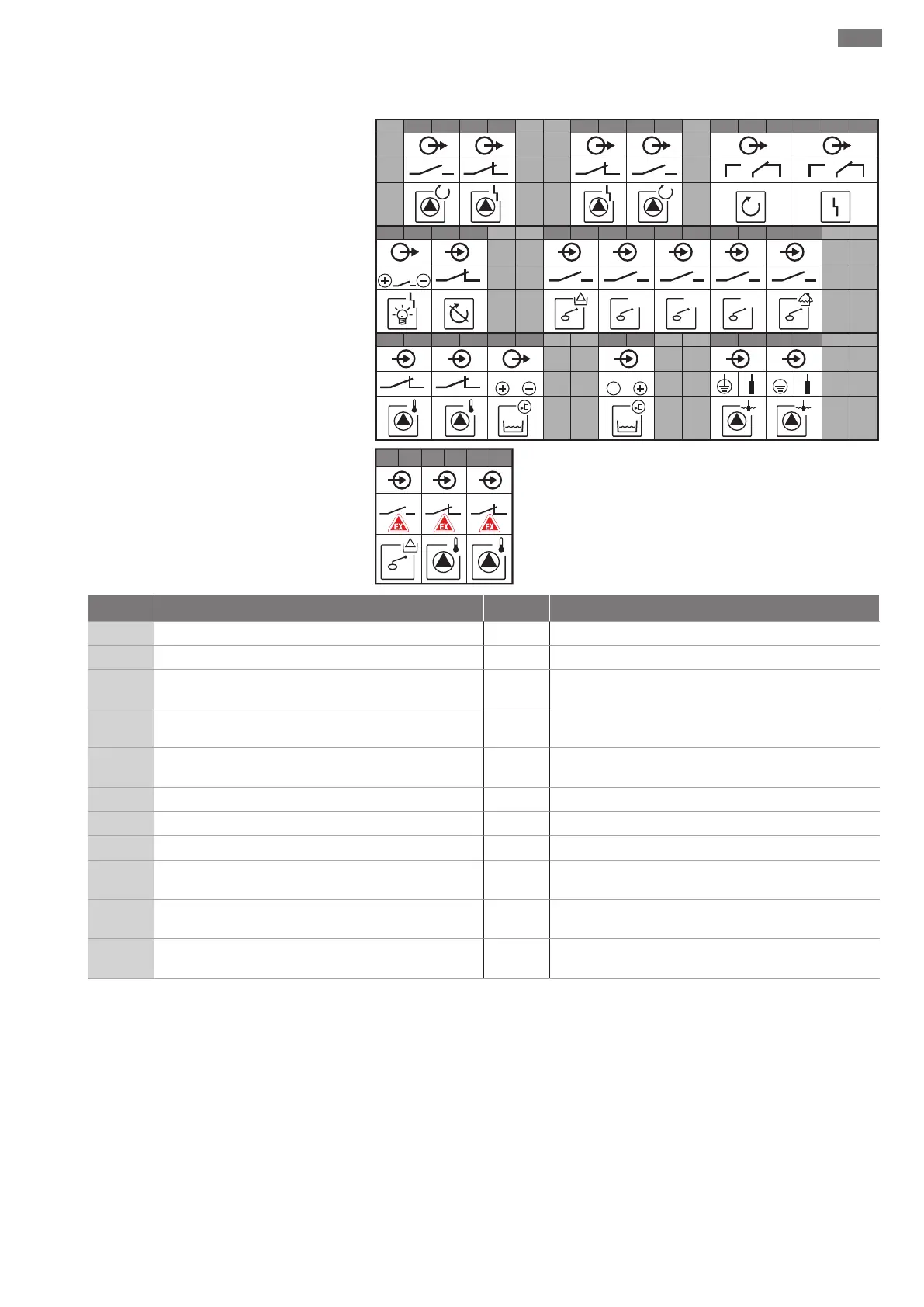

Schéma de raccordement EC-L1... et EC-L2...
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54
1
off
4-20 mA
In
!
1 1
1 2
1
+
2
2
on
2
on
1
2 2
0-10 V
24 V
55 56 57 58 59 60
1 2
!
Borne Fonction Borne Fonction
2/3
Sortie: report de marche individuel pompe 1 31/32 Entrée: interrupteur à flotteur «Pompe 2 sur Marche»
4/5
Sortie: report de défauts individuel pompe 1 33/34 Entrée: interrupteur à flotteur «submersion»
8/9
Sortie: report de défauts individuel pompe 2 37/38 Entrée: surveillance thermique de l'enroulement
pompe 1
10/11
Sortie: report de marche individuel pompe 2 39/40 Entrée: surveillance thermique de l'enroulement
pompe 2
13/14/15
Sortie: report de marche centralisé 41/42 Sortie: Sortie analogique pour l'affichage de la valeur
réelle du niveau
16/17/18
Sortie: report de défauts centralisé 45/46 Entrée: capteur de niveau 4-20mA
19/20
Sortie: sortie de puissance 49/50 Entrée: détection de fuites pompe 1
21/22
Entrée: Extern OFF 51/52 Entrée: détection de fuites pompe 2
25/26
Entrée: interrupteur à flotteur de «protection contre le
fonctionnement à sec»
55/56 Entrée: interrupteur à flotteur de «protection contre le
fonctionnement à sec» (mode Ex)
27/28
Entrée: interrupteur à flotteur «toutes les pompes sur
Arrêt»
57/58 Entrée: surveillance thermique de l'enroulement
pompe 1 (mode Ex)
29/30
Entrée: interrupteur à flotteur «Pompe 1 sur Marche» 59/60 Entrée: surveillance thermique de l'enroulement
pompe 2 (mode Ex)
