fr Annexe
152 WILO SE 2018-12

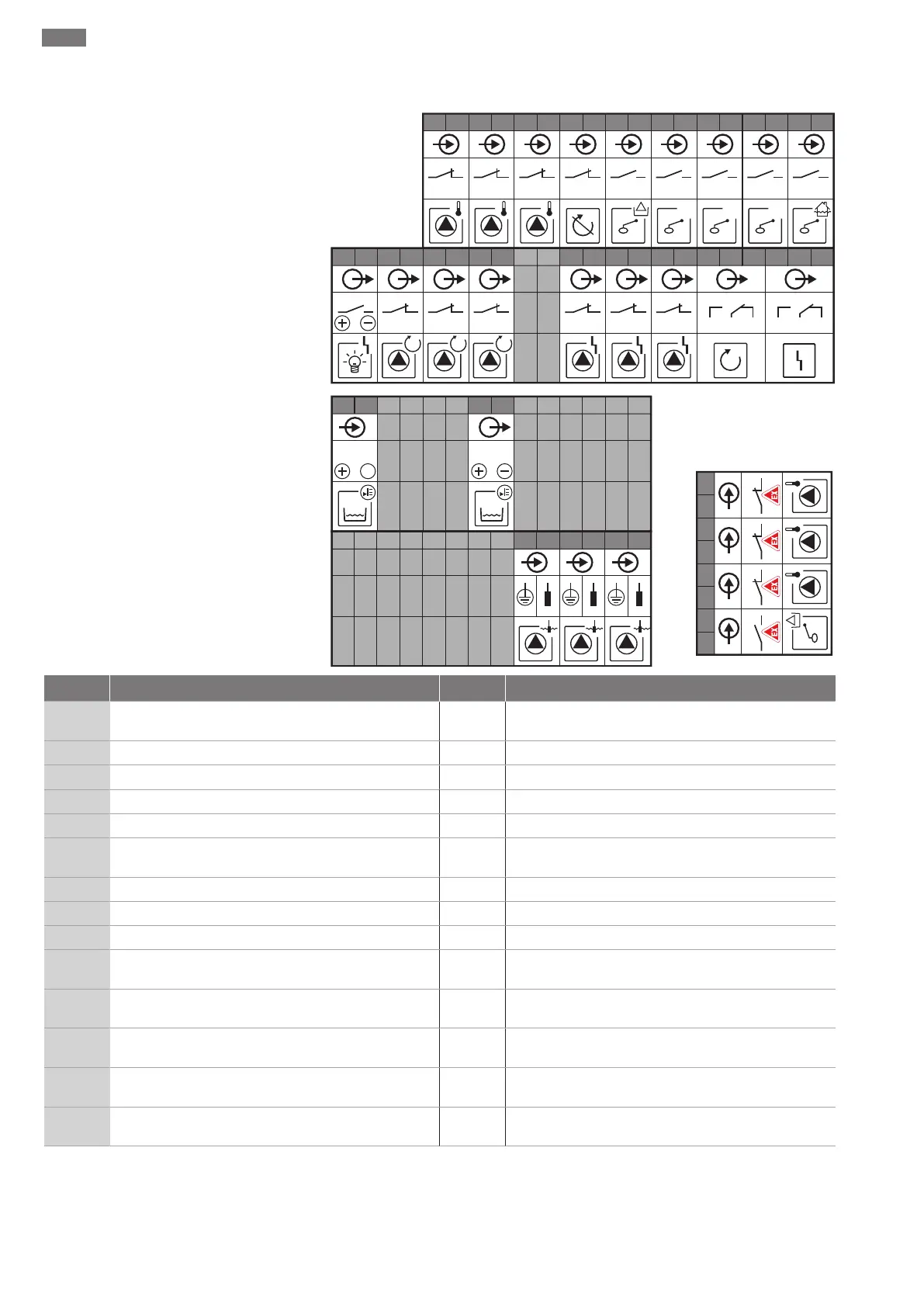

Schéma de raccordement EC-L3...
23 24 25 26 27 28 29
30
31 32 33 34 35 36 37 38 39 40
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
41 42 43 44 45 46 47 48 49 50 51 52 53 54
55 56 57 58 59 60 61 62 63 64 65 66 67 68
75 76 77 78 79 80 81 82
4-20 mA
In
1 2
1
1
off
!
1
+
2
on
2
on
1
2 3
3
1 2 3
!
2 3
0-10 V
1 2 3
24 V
Borne Fonction Borne Fonction
1/2
Sortie: sortie de puissance 33/34 Entrée: interrupteur à flotteur «toutes les pompes sur
Arrêt»
3/4
Sortie: report de marche individuel pompe 1 35/36 Entrée: interrupteur à flotteur «Pompe 1 sur Marche»
5/6
Sortie: report de marche individuel pompe 2 37/38 Entrée: interrupteur à flotteur «Pompe 2 sur Marche»
7/8
Sortie: report de marche individuel pompe 3 39/40 Entrée: interrupteur à flotteur «submersion»
11/12
Sortie: report de défauts individuel pompe 1 41/42 Entrée: capteur de niveau 4-20mA
13/14
Sortie: report de défauts individuel pompe 2 47/48 Sortie: Sortie analogique pour l'affichage de la valeur
réelle du niveau
15/16
Sortie: report de défauts individuel pompe 3 63/64 Entrée: détection de fuites pompe 1
17/18/19
Sortie: report de marche centralisé 65/66 Entrée: détection de fuites pompe 2
20/21/22
Sortie: report de défauts centralisé 67/68 Entrée: détection de fuites pompe 3
23/24
Entrée: surveillance thermique de l'enroulement
pompe 1
75/76 Entrée: interrupteur à flotteur de «protection contre le
fonctionnement à sec» (mode Ex)
25/26
Entrée: surveillance thermique de l'enroulement
pompe 2
77/78 Entrée: surveillance thermique de l'enroulement
pompe 1 (mode Ex)
27/28
Entrée: surveillance thermique de l'enroulement
pompe 3
79/80 Entrée: surveillance thermique de l'enroulement
pompe 2 (mode Ex)
29/30
Entrée: Extern OFF 81/82 Entrée: surveillance thermique de l'enroulement
pompe 3 (mode Ex)
31/32
Entrée: interrupteur à flotteur de «protection contre le
fonctionnement à sec»
