Instrukcja montażu i obsługi Wilo-Control EC-L 203
Zacisk Funkcja Zacisk Funkcja
8/9
Wyjście: Komunikat indywidualnej sygnalizacji awarii
pompy 2
37/38 Wejście: Termiczna kontrola uzwojenia pompy 1
10/11
Wyjście: Komunikat indywidualnej sygnalizacji pracy
pompy 2
39/40 Wejście: Termiczna kontrola uzwojenia pompy 2
13/14/15
Wyjście: Zbiorcza sygnalizacja pracy 41/42 Wyjście: Wyjście analogowe do wyświetlania rzeczywi-
stej wartości poziomu
16/17/18
Wyjście: Zbiorcza sygnalizacja awarii 45/46 Wejście: Czujnik poziomu 4-20 mA
19/20
Wyjście: Wyjście zasilania 49/50 Wejście: Monitorowanie wycieków pompy 1
21/22
Wejście: Extern OFF 51/52 Wejście: Monitorowanie wycieków pompy 2
25/26
Wejście: Wyłącznik pływakowy „zabezpieczenie przed
suchobiegiem”
55/56 Wejście: Wyłącznik pływakowy „zabezpieczenie przed
suchobiegiem” (tryb Ex)
27/28
Wejście: Wyłącznik pływakowy „Wszystkie pompy
WYŁ.“
57/58 Wejście: Termiczna kontrola uzwojenia pompy 1 (tryb
Ex)
29/30
Wejście: Wyłącznik pływakowy „Pompa 1 WŁ.“ 59/60 Wejście: Termiczna kontrola uzwojenia pompy 2 (tryb
Ex)

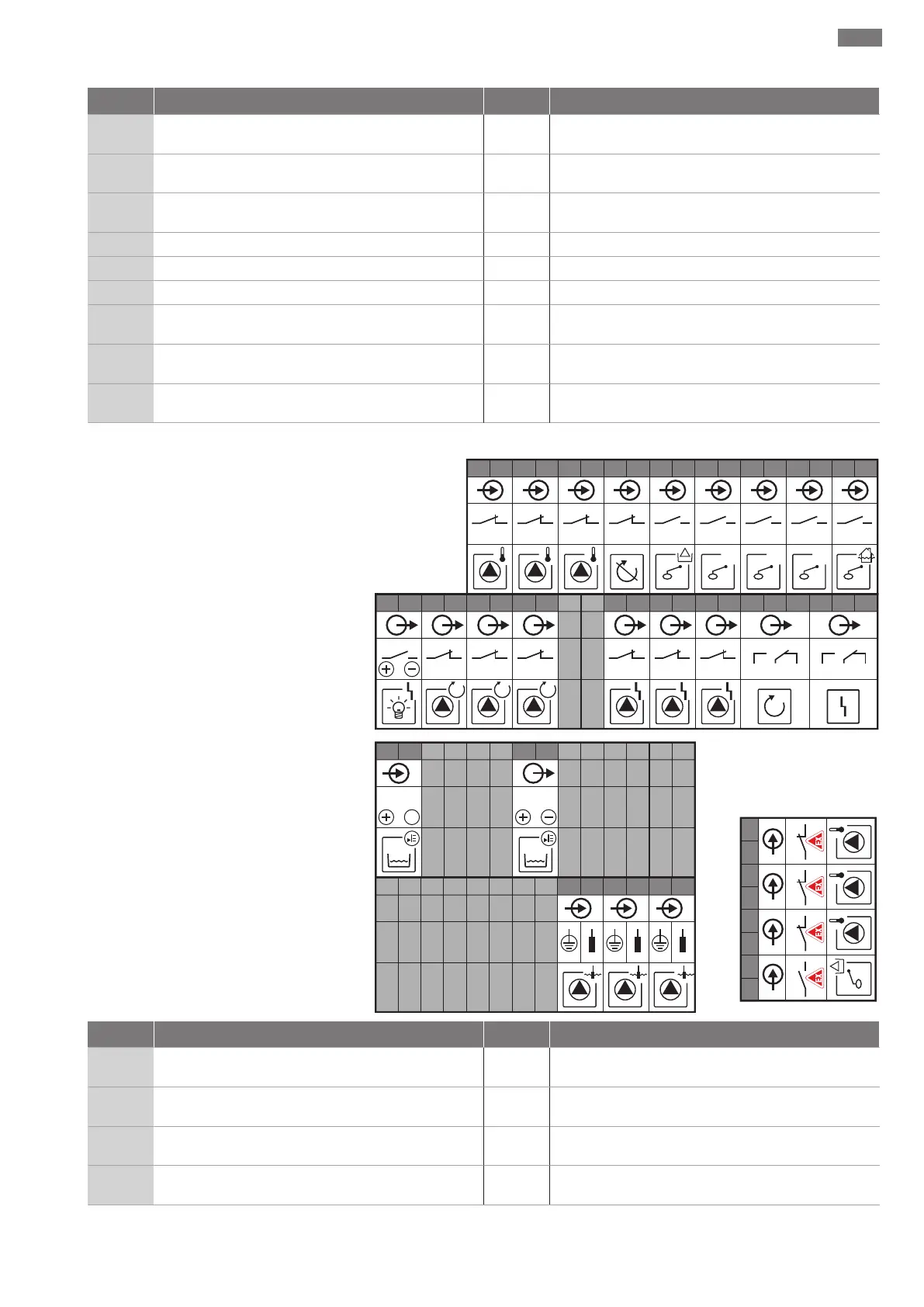

Schemat zacisków EC-L3...
23 24 25 26 27 28 29
30
31 32 33 34 35 36 37 38 39 40
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
41 42 43 44 45 46 47 48 49 50 51 52 53 54
55 56 57 58 59 60 61 62 63 64 65 66 67 68
75 76 77 78 79 80 81 82
4-20 mA
In
1 2
1
1
off
!
1
+
2
on
2
on
1
2 3
3
1 2 3
!
2 3
0-10 V
1 2 3
24 V
Zacisk Funkcja Zacisk Funkcja
1/2
Wyjście: Wyjście zasilania 33/34 Wejście: Wyłącznik pływakowy „Wszystkie pompy
WYŁ.“
3/4
Wyjście: Komunikat indywidualnej sygnalizacji pracy
pompy 1
35/36 Wejście: Wyłącznik pływakowy „Pompa 1 WŁ.“
5/6
Wyjście: Komunikat indywidualnej sygnalizacji pracy
pompy 2
37/38 Wejście: Wyłącznik pływakowy „Pompa 2 WŁ.“
7/8
Wyjście: Komunikat indywidualnej sygnalizacji pracy
pompy 3
39/40 Wejście: Wyłącznik pływakowy „Wysoki poziom wody“
