ru Установка
226 WILO SE 2018-12
x

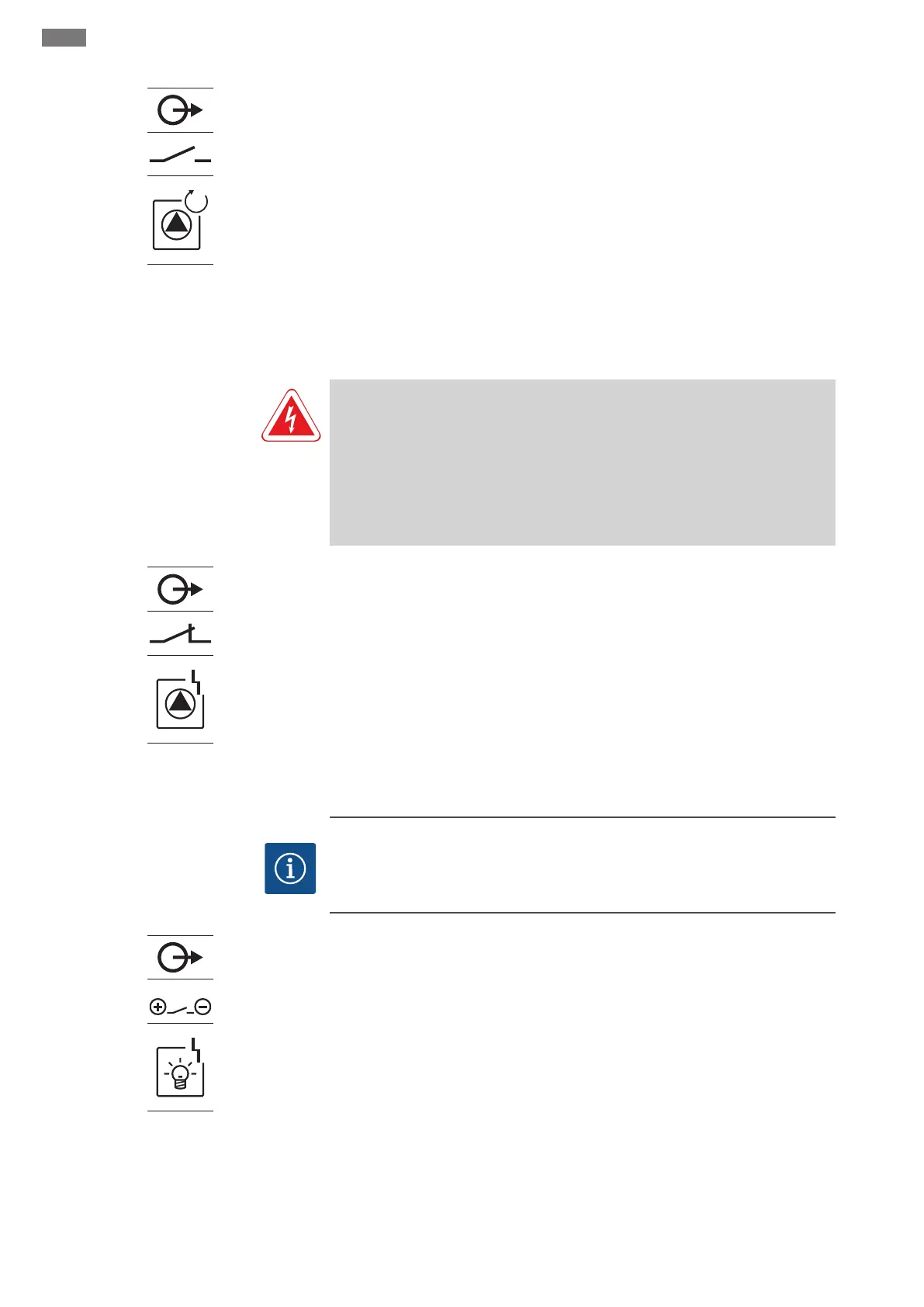

Fig.21: Символ обзора подсоединения
Через отдельный выход выводится сигнализация рабочего состояния для каждо-
го насоса (EBM):
контакт: беспотенциальный нормальноразомкнутый контакт;
коммутационная способность: 250В, 1A.
Проложенные заказчиком кабели электропитания провести через кабельные
вводы и закрепить. Подключить жилы к клеммной планке в соответствии со схе-
мой электрических подсоединений. Номера клемм обзора подсоединений при-
ведены в крышке. Значок «х» в символе указывает соответствующий насос:
1— насос1;
2— насос2;
3— насос3.
6.5.15 Подсоединение раздельной
сигнализации неисправности
(ESM)
ОПАСНО
Опасность для жизни вследствие поражения электрическим током
от внешнего источника!
Используется внешний источник питания. Это напряжение подается на клем-
мы даже при выключенном главном выключателе! Опасность для жизни!
Перед выполнением любых работ нужно отсоединять источник питания! Рабо-
ты с электрооборудованием должен проводить электрик в соответствии с
местными предписаниями.
x
Fig.22: Символ обзора подсоединения
Через отдельный выход выводится сигнализация неисправности для каждого на-
соса (ESM):
контакт: беспотенциальный нормальнозамкнутый контакт;
коммутационная способность: 250В, 1A.
Проложенные заказчиком кабели электропитания провести через кабельные
вводы и закрепить. Подключить жилы к клеммной планке в соответствии со схе-
мой электрических подсоединений. Номера клемм обзора подсоединений при-
ведены в крышке. Значок «х» в символе указывает соответствующий насос:
1— насос1;
2— насос2;
3— насос3.
6.5.16 Подсоединение внешней ава-
рийной сигнализации
УВЕДОМЛЕНИЕ
Не подавать внешнее напряжение!
Поданное внешнее напряжение разрушает элемент конструкции.
24 V
Fig.23: Символ обзора подсоединения
Можно подсоединить внешнюю аварийную сигнализацию (звуковую сигнализа-
цию, мигающее устройство и т.п.). Выход переключается параллельно с обоб-
щенной сигнализацией неисправности (SSM). Мощность подключения: 24В
пост.тока, макс. 4В·А.
Проложенные заказчиком кабели электропитания провести через кабельные
вводы и закрепить. Подключить жилы к клеммной планке в соответствии со схе-
мой электрических подсоединений. Номера клемм обзора подсоединений при-
ведены в крышке.
УВЕДОМЛЕНИЕ!Следить за правильной полярностью аварийной сигнализации!
