Wilo Wilo-Control EC-L User Manual

ru Управление
230 WILO SE 2018-12
Регистрация уровня посредством датчика уровня или погружного стакана
5
2
1
3
4
6
7*
8*

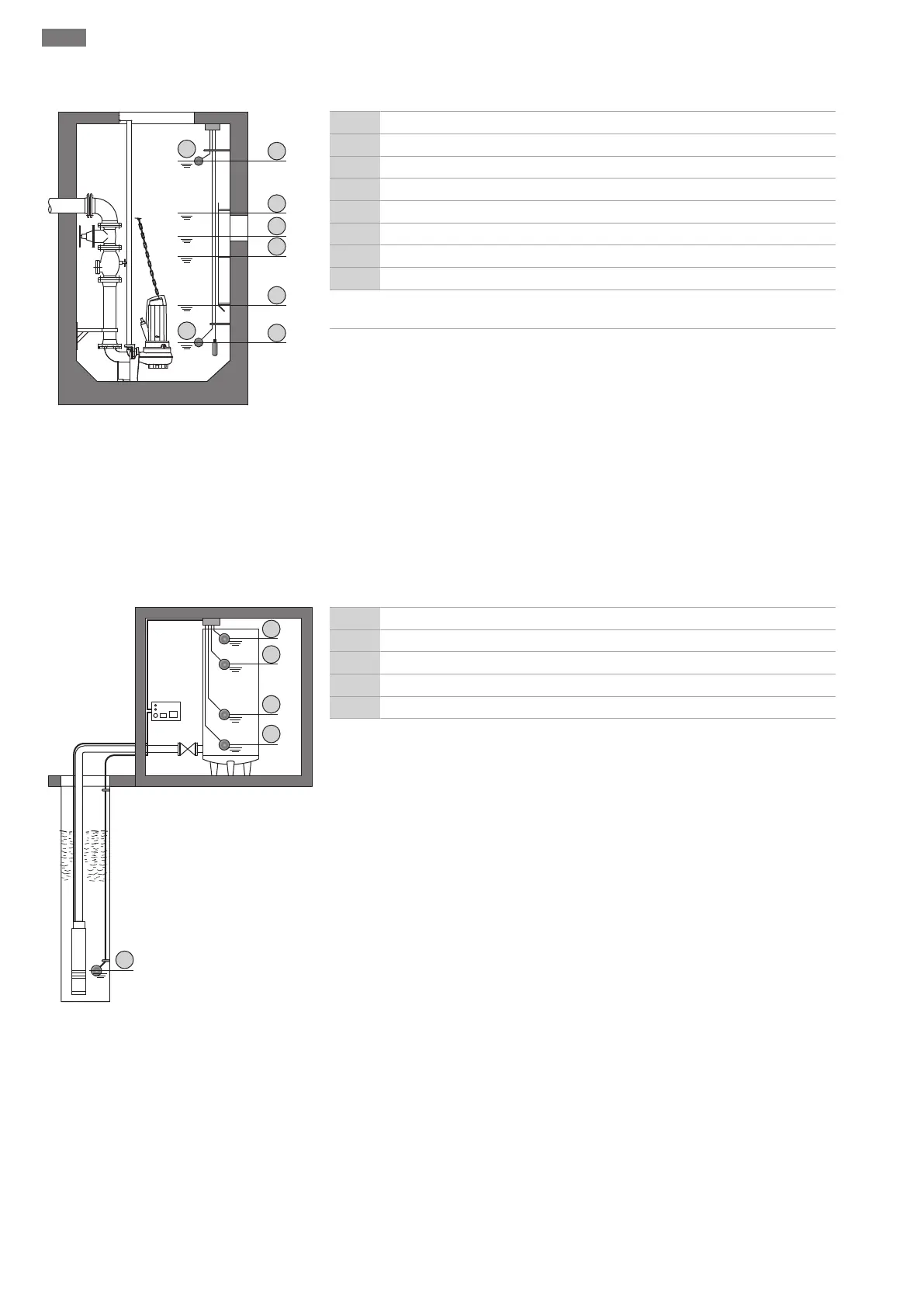

Fig.25: Изображение точек переключения
посредством датчика уровня в режиме ра-
боты «Дренаж» на примере для двух насо-
сов
1 Насос1 вкл.
2 Насос1 выкл.
3 Насос2 вкл.
4 Насос2 выкл.
5 Уровень сухого хода
6 Уровень затопления
7 Уровень затопления*
8 Уровень сухого хода*
*Для повышенной надежности эксплуатации дополнительно реализуется по-
средством отдельного поплавкового выключателя.
Можно подсоединить один датчик уровня или один погружной стакан. Таким об-
разом, можно управлять тремя насосами:
▪насос1 вкл./выкл.;
▪насос2 вкл./выкл.;
▪насос3 вкл./выкл.;
▪уровень сухого хода;
▪уровень затопления.
7.2.2 Режим работы «Заполнение»
Резервуар заполняется, например, чтобы закачать воду в цистерну. Насосы вклю-
чаются при падающем уровне и отключаются при повышающемся уровне. Данное
регулирование применяется, в основном, для водоснабжения.
Регистрация уровня посредством поплавкового выключателя
Extern OFF
4
5
3
1
2
Fig.26: Изображение точек переключения
посредством поплавкового выключателя в
режиме работы «Заполнение» на примере
одного насоса
1 Насос вкл.
2 Насос выкл.
3 Уровень затопления
4 Мин. уровень воды
5 Уровень сухого хода в колодце
Можно подсоединять макс. пять поплавковых выключателей. Таким образом,
можно управлять двумя насосами:
▪насос1 вкл.;
▪насос2 вкл.;
▪насос1 и 2 выкл.;
▪мин. уровень воды в резервуаре для заполнения;
▪уровень затопления;
▪уровень сухого хода в колодце (отдельный поплавковый выключатель на входе
Extern OFF).
Поплавковые выключатели должны быть оснащены нормальноразомкнутым
контактом: если точка переключения достигнута, контакт замыкается.
