Wilo Wilo-Control EC-L User Manual

Приложение ru
Инструкция по монтажу и эксплуатации Wilo-Control EC-L 253
13.1.4 Подсоединение датчика
контроля температуры обмотки
электродвигателя
x

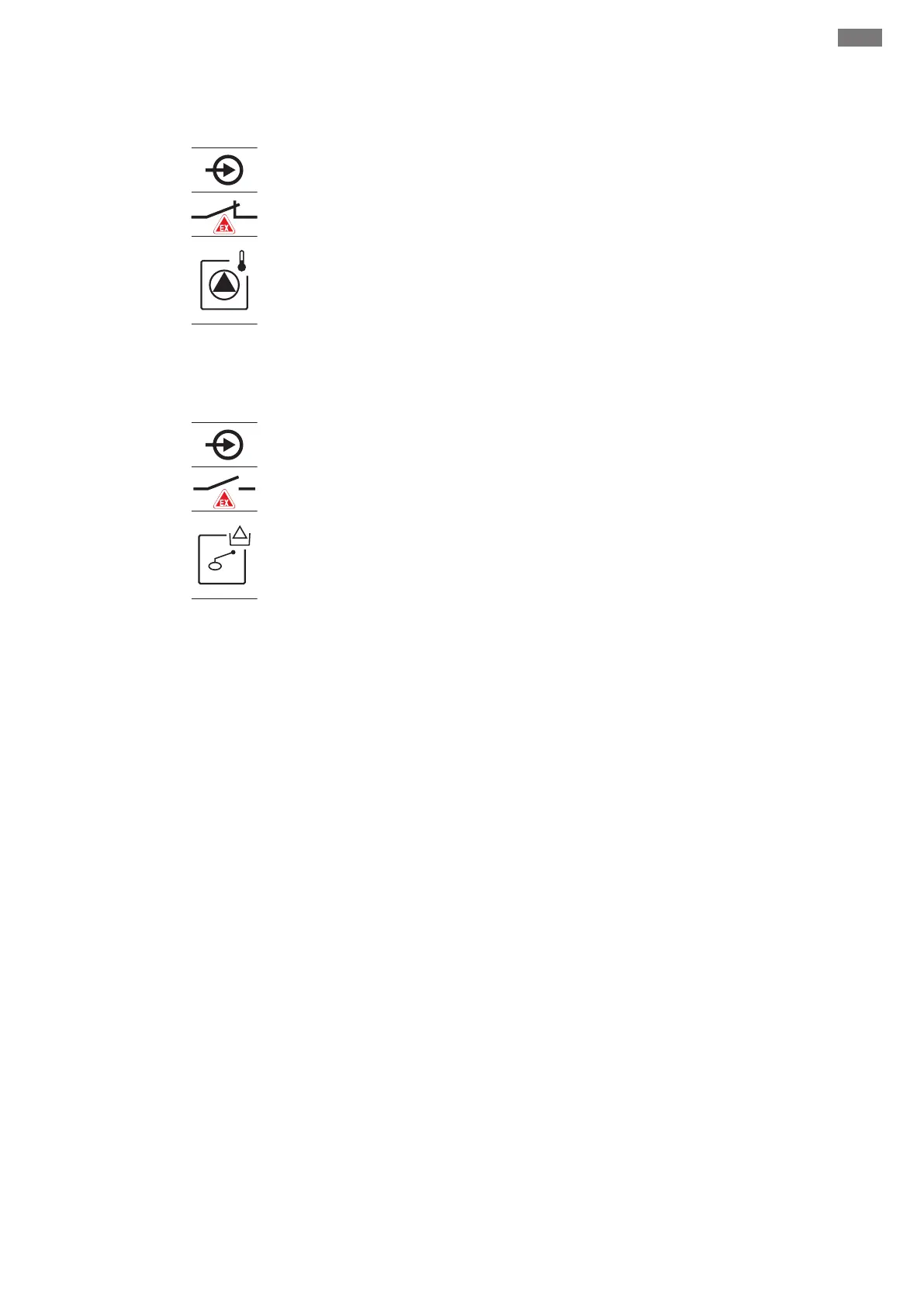

Fig.76: Схема клемм, обзор подсоединения
Подсоединить биметаллический датчик к клеммной планке для активного режи-
ма взрывозащиты (см. Обзор элементов конструкции [}217], поз.4b). Номера
клемм обзора подсоединений приведены в крышке. Значок «х» в символе ука-
зывает соответствующий насос.
13.1.5 Подсоединение защиты от су-
хого хода
!
Fig.77: Схема клемм, обзор подсоединения
ОПАСНО!Опасность взрыва из-за неправильного исполнения! Контроль уровня
сухого хода должен осуществляться посредством отдельного поплавкового
выключателя!
Подсоединить поплавковый выключатель к клеммной планке для активного ре-
жима взрывозащиты (см. Обзор элементов конструкции [}217], поз.4b). Номера
клемм обзора подсоединений приведены в крышке.
13.1.6 Конфигурация прибора управ-
ления: включение режима
взрывозащиты
Адаптированные функции
В режиме взрывозащиты адаптируются указанные ниже функции.
▪Время задержки выключения.
Все значения времени задержки выключения игнорируются, и насосы выключа-
ются немедленно!
▪Уровень сухого хода (посредством датчика уровня или погружного стакана).
Повторное включение насосов возможно только в том случае, если превышается
уровень заполнения «Все насосы выкл.»!
▪Сигнал тревоги защиты от сухого хода (посредством поплавкового выключателя).
Ручной сброс сигнала тревоги (блокировка повторного включения)!
▪Сигнал тревоги датчика контроля температуры обмотки электродвигателя.
Ручной сброс сигнала тревоги (блокировка повторного включения)!
Активация режима взрывозащиты
1. Нажать и удерживать кнопку управления в течение 3с.
⇒ Появляется меню1.00.
2. Поворачивать кнопку управления, пока не появится меню5.
3. Нажать кнопку управления.
⇒ Появляется меню5.01.
4. Поворачивать кнопку управления, пока не появится меню5.64.
5. Нажать кнопку управления.
6. Изменить значение на «on»: повернуть кнопку управления.
7. Нажать кнопку управления.
▶ Режим взрывозащиты включен.
