Приложение ru
Инструкция по монтажу и эксплуатации Wilo-Control EC-L 255

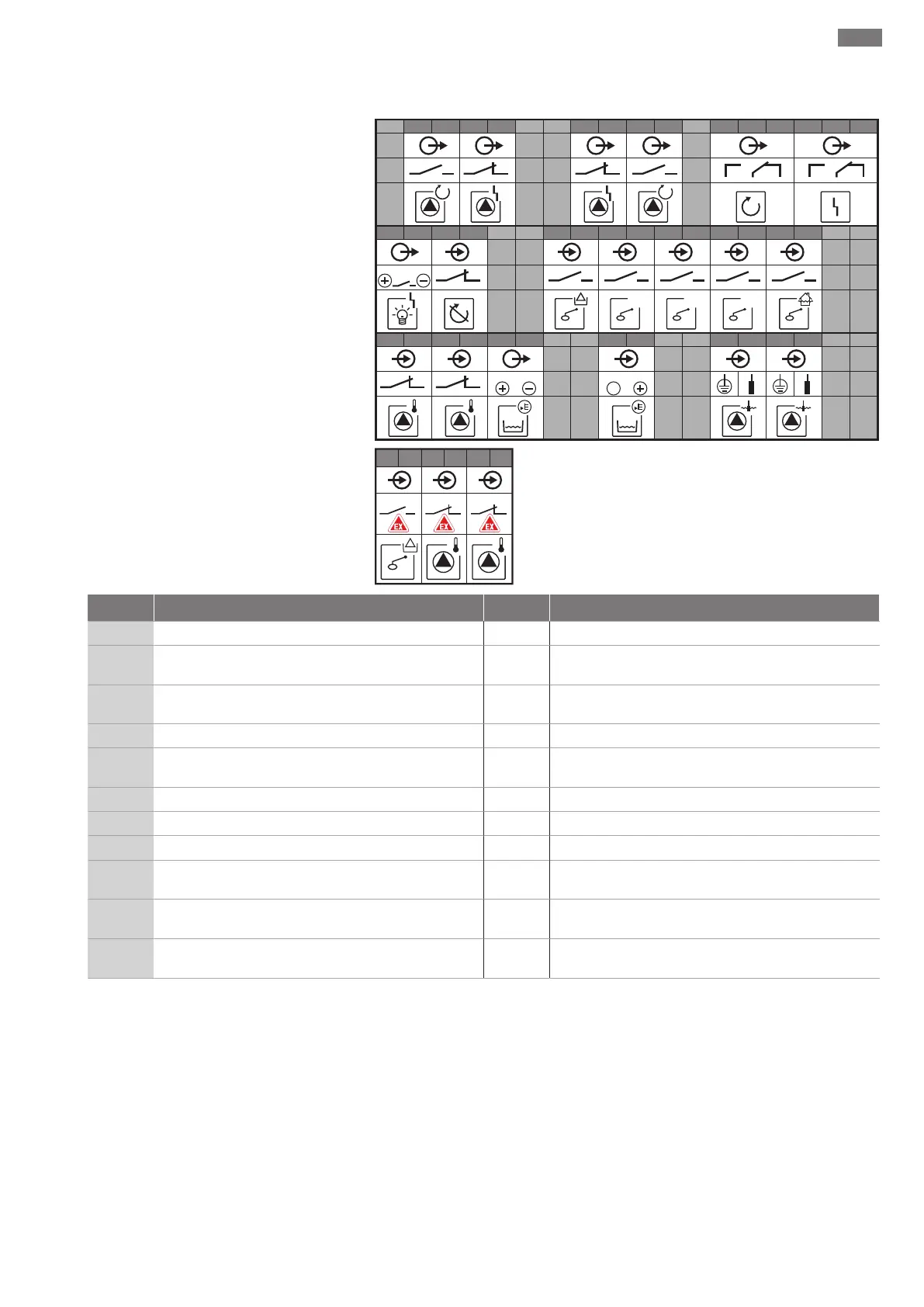

Схема подключения EC-L1… и EC-L2…
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54
1
off
4-20 mA
In
!
1 1
1 2
1
+
2
2
on
2
on
1
2 2
0-10 V
24 V
55 56 57 58 59 60
1 2
!
Клемма Функция Клемма Функция
2/3
Выход: раздельная сигнализация о работе насоса1 31/32 Вход: поплавковый выключатель «Насос2 вкл.»
4/5
Выход: раздельная сигнализация неисправности
насоса1
33/34 Вход: поплавковый выключатель «Затопление»
8/9
Выход: раздельная сигнализация неисправности
насоса2
37/38 Вход: контроль температуры обмотки, насос1
10/11
Выход: раздельная сигнализация о работе насоса2 39/40 Вход: контроль температуры обмотки, насос2
13/14/15
Выход: обобщенная сигнализация рабочего состоя-
ния
41/42 Выход: аналоговый выход для индикации значения
уровня
16/17/18
Выход: обобщенная сигнализация неисправности 45/46 Вход: датчик уровня 4–20мА
19/20
Выход: выход мощности 49/50 Вход: контроль герметичности, насос1
21/22
Вход: Extern OFF 51/52 Вход: контроль герметичности, насос2
25/26
Вход: поплавковый выключатель «Защита от сухого
хода»
55/56 Вход: поплавковый выключатель «Защита от сухого
хода» (режим взрывозащиты)
27/28
Вход: поплавковый выключатель «Все насосы
выкл.»
57/58 Вход: контроль температуры обмотки, насос1 (ре-
жим взрывозащиты)
29/30
Вход: поплавковый выключатель «Насос1 вкл.» 59/60 Вход: контроль температуры обмотки, насос2 (ре-
жим взрывозащиты)
