Menü 2: Feldbusanbindung ModBus
Für die Anbindung über ModBus RTU ist das Schaltgerät mit einer RS485-Schnittstelle
ausgestattet. Über die Schnittstelle können verschiedenen Parameter gelesen und teil-
weise auch geändert werden. Das Schaltgerät arbeitet hierbei als Modbus-Slave. Eine
Übersicht der einzelnen Parameter sowie eine Beschreibung der verwendeten Datenty-
pen sind im Anhang abgebildet. Für die Nutzung der ModBus-Schnittstelle, die Einstel-
lungen in den folgenden Menüs vornehmen:

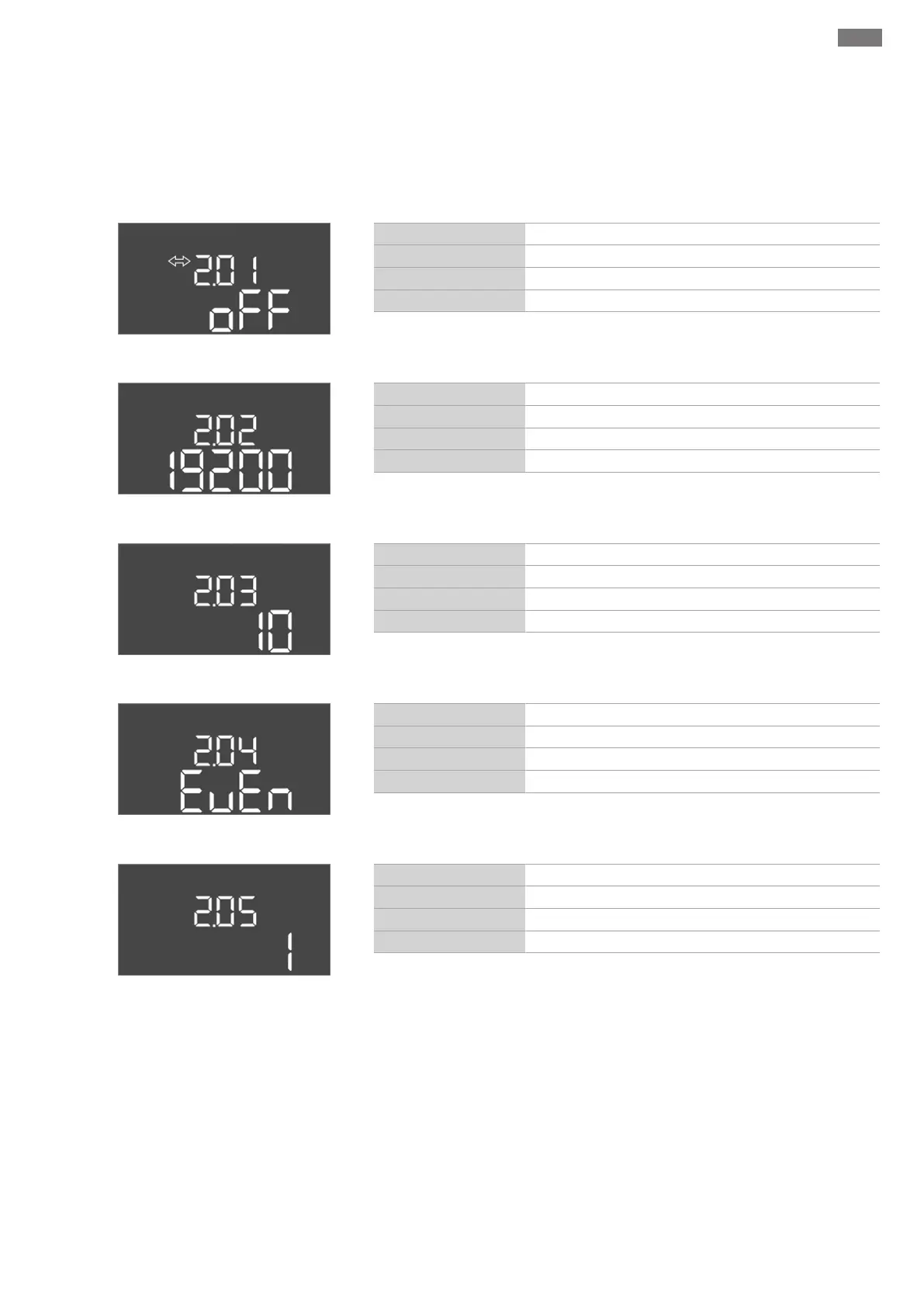

Fig.65: Menü 2.01
Menü-Nr. 2.01
Beschreibung ModBus RTU-Schnittstelle Ein/Aus
Wertebereich on, off
Werkseinstellung off
Fig.66: Menü 2.02
Menü-Nr. 2.02
Beschreibung Baudrate
Wertebereich 9600; 19200; 38400; 76800
Werkseinstellung 19200
Fig.67: Menü 2.03
Menü-Nr. 2.03
Beschreibung Slave-Adresse
Wertebereich 1 ... 254
Werkseinstellung 10
Fig.68: Menü 2.04
Menü-Nr. 2.04
Beschreibung Parität
Wertebereich none, even, odd
Werkseinstellung even
Fig.69: Menü 2.05
Menü-Nr. 2.05
Beschreibung Anzahl der Stop-Bits
Wertebereich 1; 2
Werkseinstellung 1
Menü 3: Pumpen freigeben
Für den Betrieb der Anlage die Betriebsart für jede Pumpe festgelegen und Pumpen
freigegeben:
▪Werkseitig ist für jede Pumpe die Betriebsart „auto“ eingestellt.
▪Mit Freigabe der Pumpen im Menü 3.01 startet der Automatikbetrieb.
HINWEIS!Erforderliche Einstellungen für die Erstkonfiguration.
Während der Erstkonfiguration muss eine Drehrichtungskontrolle der Pumpen durchge-
führt und die Motorstromüberwachung exakt eingestellt werden. Um diese Arbeiten
durchführen zu können, die folgenden Einstellungen vornehmen:
▪Pumpen abschalten: Menü 3.02 bis 3.04 auf „off“ stellen.
