Xylem Goulds Red Jacket Series - WIRING DIAGRAMS; Two-Wire Direct Connection Diagram; Three-Wire Direct Connection Diagram

19
L1 L2
Disconnect
Switch (2)
Pressure
Switch (5)
Line Load Load Line
NOTE: PumpSaver (6)
Pressure
Switch (5)
Disconnect
Switch (2)
Three Wire
Control Box (7)
L1 L2
Line Load Load Line
1. Suministro de entrada de la caja de fusibles o del
cortacircuitos
2. Interruptor de desconexión
3. Línea
4. Carga
5. Interruptor por caída de presión
6. NOTA: PumpSaver
7. Cajadecontroltrilar
8. Rojo
9. Amarillo
10. Negro
1. Courant d’entrée provenant de la boîte à fusibles
ou du disjoncteur
2. Sectionneur
3. Ligne
4. Charge
5. Pressostat
6. Protection PumpSaver
7. Boîtedecommandeàtroisls
8. Rouge
9. Jaune
10. Noir
(3)

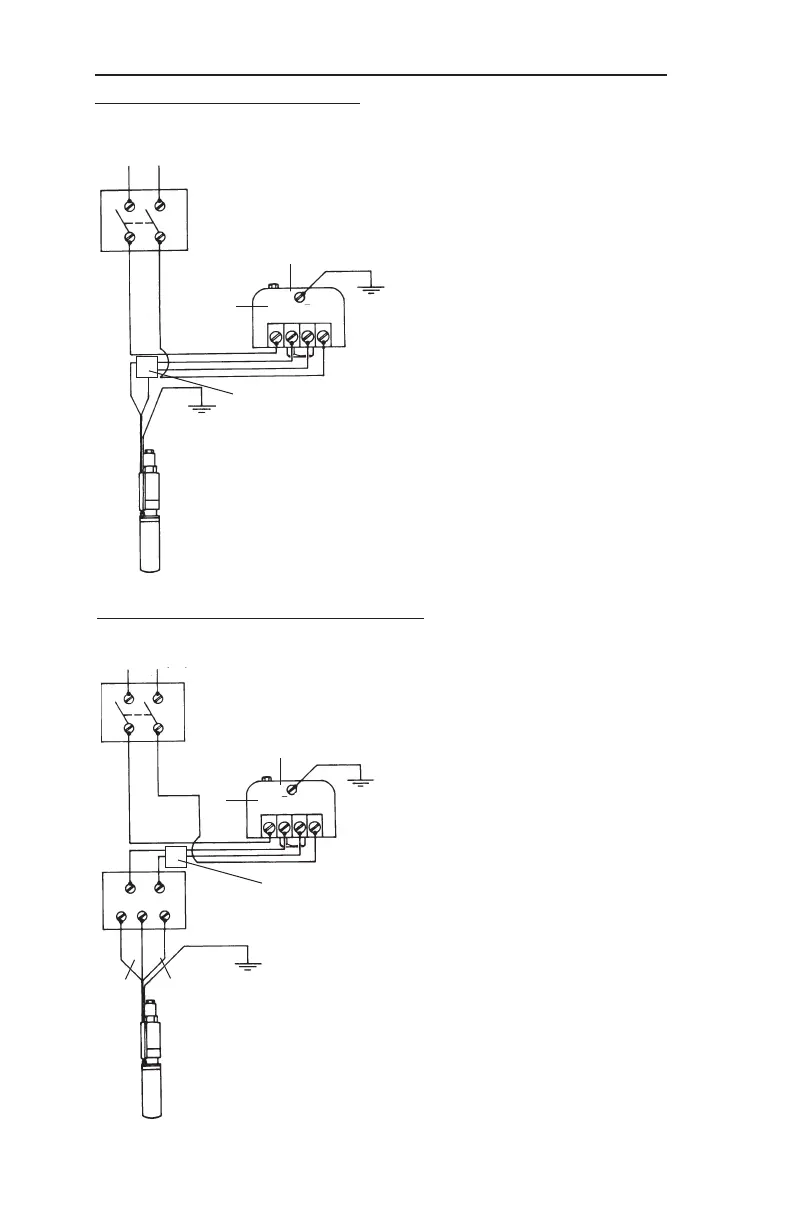

Two Wire – Direct Connected to
Pressure Switch
Bilar–conectadodirectamenteal
interruptor por caída de presión
Moteuràdeuxls–connecté
directement au pressostat
Figure (Figura) 3
Three Wire – Direct Connected to Pressure
Switch
Trilar–conectadodirectamentealinterruptor
por caída de presión
Moteuràtroisls–connectédirectement
au prossostat
Figure (Figura) 4
Incoming Supply from Fuse Box or
Circuit Breaker (1)
NOTE: PumpSaver (6)
(4)
(3)
(4)
L1 L2
R Y Blk
Red
Yellow
Black
(8)
(9)
(10)
Wiring Diagrams — Esquemas de conexión —
Schémas de câblage
Incoming Supply from Fuse Box or
Circuit Breaker (1)
