CAJA DE CONTROL
DE LUJO
PUMPSAVER
111 / 233
L1
ENTRADA
L1
SALIDA
L2
ENTRADASALIDA
L2
DESCONECTOR CON
FUSIBLES O
DISYUNTOR
TIERRA
L1 L2
INTERRUPT
OR DE
PRESIÓN U
OTRO
CONTROL
L1
L1
L1
L1
L2
L2
L2
L2
TIERRA
TIERRA
SE PUEDE INSTALAR EL INTERRUPTOR
DE PRESIÓN ANTES DEL PUMPSAVER
CUANDO NO SE REQUIERA
PROTECCIÓN DE CICLO RÁPIDO
TIERRA
A MOTOR O CAJA DE CONTROL
GND L2 L1
DESCONECTOR CON
FUSIBLES O DISYUNTOR
L1
L2
CT
L1INT. L2 AMAR LK ROJO
CAJA DE CONTROL DE LUJO
MOTOR DE
LA BOMBA
A BOMBA
BOMBA
INTERRUPTOR DE PRESIÓN
U OTRO CONTROL
L1 CT1 CT2 L2 IN L2 OUT
PUMPSAVER 235
PUMPSAVER 111 / 233

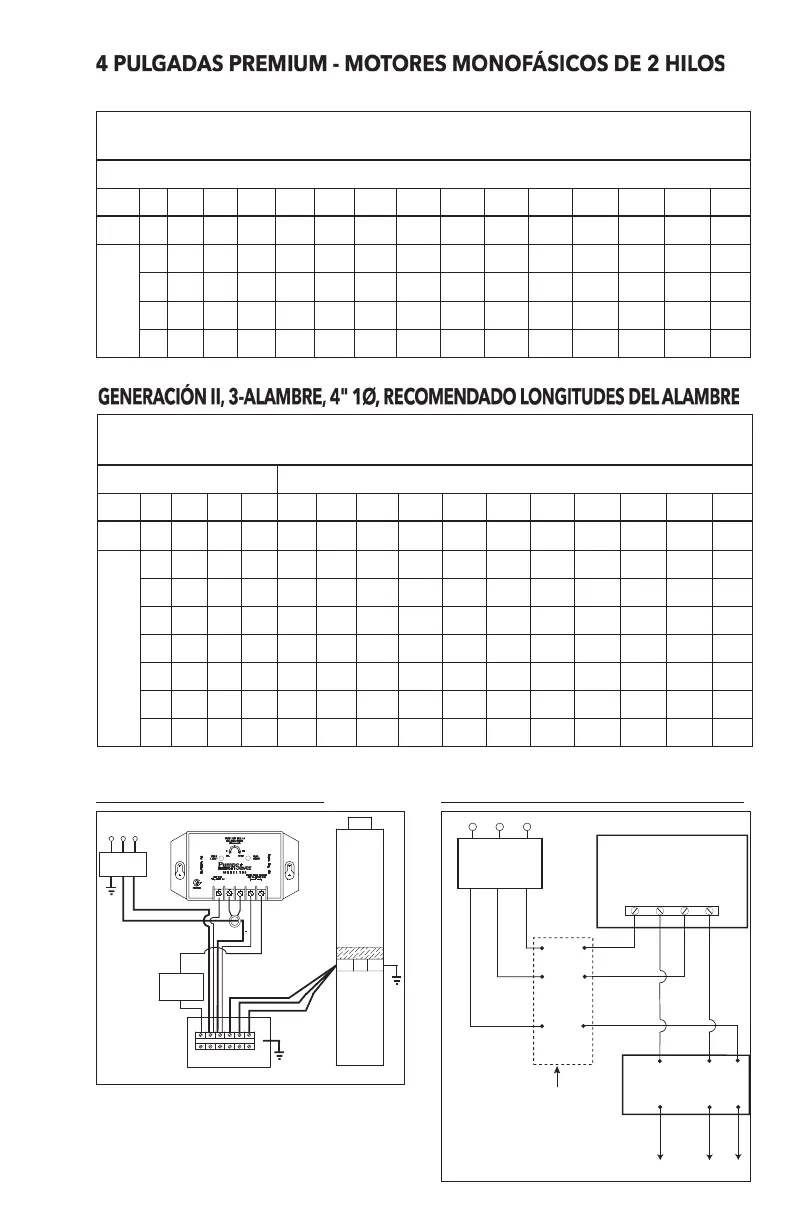

GENERACIÓN II, 3-ALAMBRE, 4" 1Ø, RECOMENDADO LONGITUDES DEL ALAMBRE
Largos de conductores del motor - Motores de 3 hilos CentriPro (CSIR) -
con base en Amps de Factor de Servicio, temperatura ambiente 30°C y caída de voltaje del 5%
Clasicación de motor 60°C y 75° aislamiento - tamaño de cable de cobre AWG
Voltios
HP kW FLA SFA 14 12 10 8 6 4 2 1/0 2/0 3/0 4/0
115 ½ 0.37 8.8 10.9 101 160 255 404 629 1002 1591 2530 3192 4029 5076
230
½ 0.37 5.3 6.1 359 571 912 1444 2246 3581 5685 9040 - - -
¾ 0.55 6.6 7.8 281 447 713 1129 1757 2800 4446 7070 8920 - -
1 0.75 8.1 9.4 233 371 592 937 1458 2324 3689 5867 7402 - -
1½ 1.1 9.1 10.9 201 320 510 808 1257 2004 3182 5059 6383 - -
2 1.5 9.9 12.2 180 286 456 722 1123 1790 2843 4520 5703 - -
3 2.2 14.3 16.5 133 211 337 534 830 1324 2102 3342 4217 5323 -
5 3.7 24 27 - - 206 326 507 809 1284 2042 2577 3253 -
Largos de conductores del motor - Motores de 2 hilos Faradyne -
con base en Amps de Factor de Servicio, temperatura ambiente 30°C y caída de voltaje del 5%
Clasicación de motor
Voltios
HP kW FLA SFA 14 12 10 8 6 4 2 1/0 2/0 3/0 4/0
115 ½ 0.37 8.1 10.2 107 171 273 432 672 1071 1700 2703 3411 4305 5424
230
½ 0.37 4.3 4.8 457 726 1158 1835 2855 4551 7225 11489
¾ 0.55 5.0 6.4 342 545 869 1376 2141 3413 5419 8617 10871
1 0.75 6.7 8.2 241 383 611 968 1506 2400 3811 6060 7646 9652
1½ 1.1 9.1 10.5 199 317 505 801 1246 1986 3153 5013 6325 7985
4 PULGADAS PREMIUM - MOTORES MONOFÁSICOS DE 2 HILOS
(Todas las generaciones)
