INSTALACIÓN DEL TANQUE CAPTIVE AIR
AVISO: LOS CAMBIOS DE PRESIÓN DE PRECARGA DEL TANQUE DE-
BEN HACERSE CON LA VÁLVULA NEUMÁTICA EN EL EXTREMO SUPE-
RIOR DEL TANQUE.

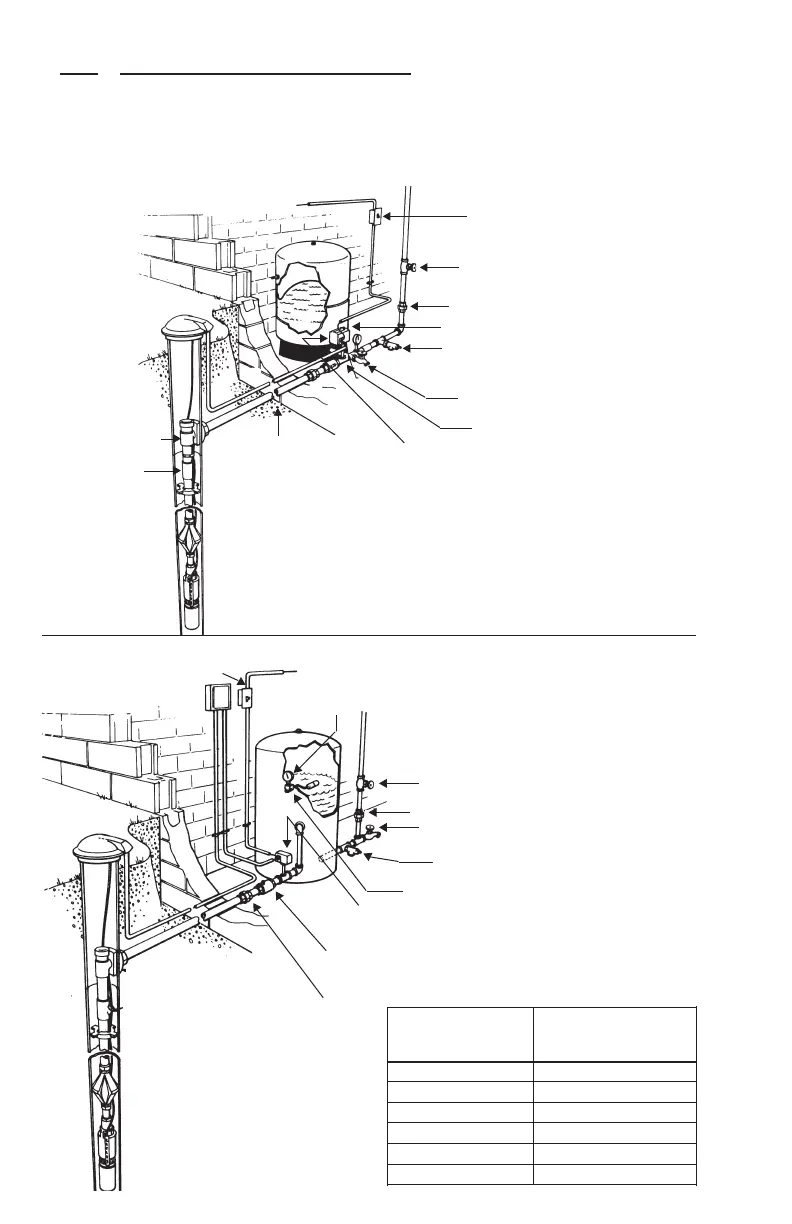

Figura 1
Figura 2
Fuente de alimentación protegida
Interruptor de desconexión
Caja de control
Indicador de
presión
A la cañería de
la casa
Válvula de cierre
Unión
Derivación de drenaje
Válvula de alivio de presión
Control de escape de aire
Interruptor por caída de presión
Válvula de retención de línea con desahogo
Unión
Adaptador sin cavidad
Accesorio de drenaje y en Y
Posición aproximada del accesorio de drenaje
Distancia del accesorio de
Capacidad del tanque drenaje y en “Y” por debajo de
la válvula de retención de línea
159 L (42 galones) 7 pies (2.1m)
310 L (82 galones) 10 pies (3m)
454 L (120 galones) 15 pies (4.6m)
833 L (220 galones) 15 pies (4.6m)
1192 L (315 galones) 20 pies (6.1m)
1981 L (525 galones) 20 pies (6.1m)
INSTALACIÓN DE TANQUE GALVANIZADO
Fuente de alimentación protegida
A la cañería de la casa
Interruptor de desconexión
Válvula de cierre
Unión
Válvula de alivio de presión
Derivación de drenaje
T del tanque
Nivel de helada
Válvula de retención ②
Válvula de
retención ①
Adaptador sin
fosa ①
Interruptor por caída de presión
① En instalaciones con un adaptador sin fosa, la válvula de
retención superior debe situarse debajo del área sin fosa y no
en el tanque, ya que la línea de descarga se debe presurizar de
regreso al área sin fosa.
② En instalaciones con sellos de pozo o fosas de pozo, está
permitido situar la válvula de retención superior cerca del
tanque.
1.0 INSTALACIONES TÍPICAS
