58
PRESSOSTAT OU
AUTRE
COMMANDE
PUMPSAVER
111 / 233
L1
ENTRÉE
L1
SORTIE
L2
ENTRÉE
SORTIE
L2
DISJONCTEUR OU
SECTIONNEUR À
FUSIBLE(S)
TERRE
L1 L2
PRESSOSTAT
OU AUTRE
COMMANDE
L1
L1
L1
L1
L2
L2
L2
L2
TERRE
TERRE
TERRE
PRESSOSTAT INSTALLABLE EN AMONT
DE LA PUMPSAVER SI PROTECTION NON
REQUISE CONTRE FONCTIONNEMENT
CYCLIQUE RAPIDE
TERRE
VERS MOTEUR OU BOÎTE DE COMMANDE
TERRE L2 L1
DISJONCTEUR OU
SECTIONNEUR À
FUSIBLE(S)
L1
L2
TC
PR.L1 L2 JNR
BOÎTE DE
COMMANDE DE LUXE
MOTEUR
VERS POMPE
POMPE
PRESSOSTAT
OU AUTRE
COMMANDE
L1 CT1 CT2 L2 IN L2 OUT
PUMPSAVER 235
PUMPSAVER 111 / 233

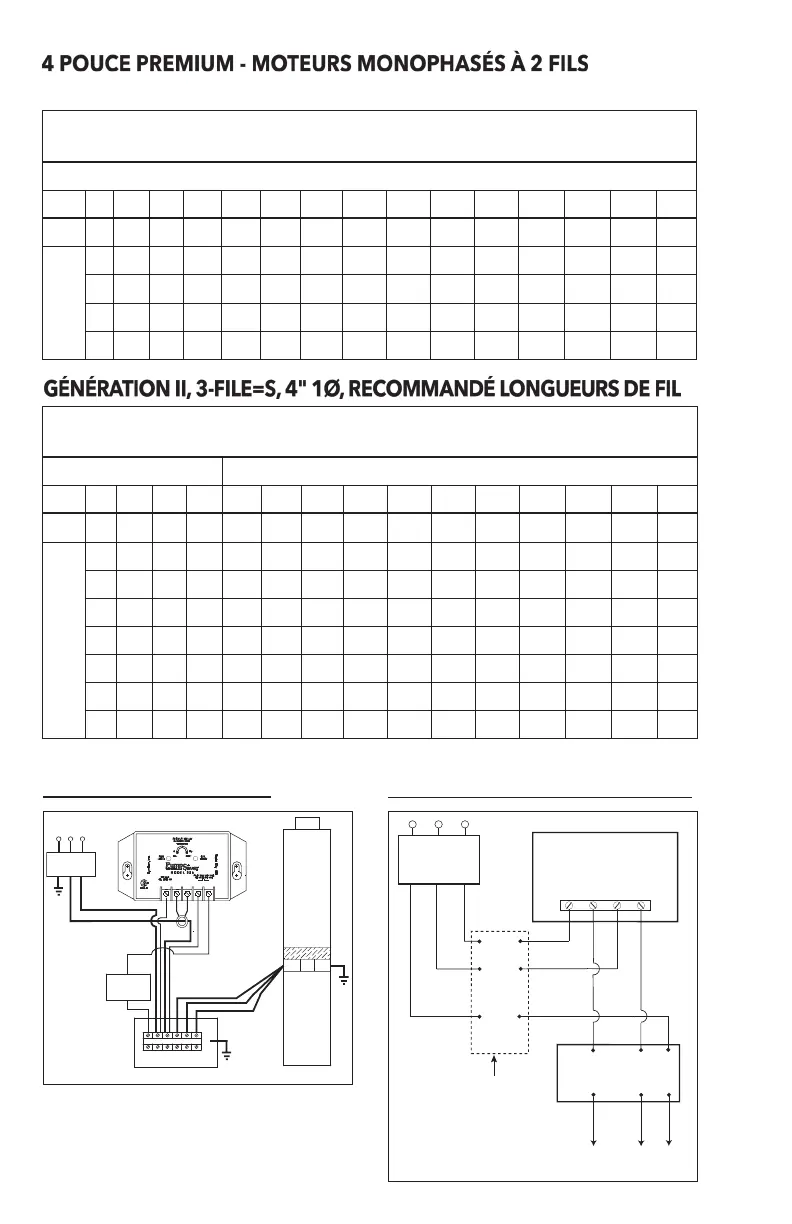

GÉNÉRATION II, 3-FILE=S, 4" 1Ø, RECOMMANDÉ LONGUEURS DE FIL
Longueur des ls de moteur CentriPro ICD à 3 ls, fondée sur :
A avec facteur de surcharge, chute de tension de 5 % et température ambiante de 30 °C
Moteur Calibre AWG, ls en cuivre, isolation pour 60 °C et 75 °C
V hp kW FLA AFS 14 12 10 8 6 4 2 1/0 2/0 3/0 4/0
115 ½ 0,37 8,8 10,9 101 160 255 404 629 1002 1591 2530 3192 4029 5076
230
½ 0,37 5,3 6,1 359 571 912 1444 2246 3581 5685 9040 - - -
¾ 0,55 6,6 7,8 281 447 713 1129 1757 2800 4446 7070 8920 - -
1 0,75 8,1 9,4 233 371 592 937 1458 2324 3689 5867 7402 - -
1½ 1,1 9,1 10,9 201 320 510 808 1257 2004 3182 5059 6383 - -
2 1,5 9,9 12,2 180 286 456 722 1123 1790 2843 4520 5703 - -
3 2,2 14,3 16,5 133 211 337 534 830 1324 2102 3342 4217 5323 -
5 3,7 24 27 - - 206 326 507 809 1284 2042 2577 3253 -
AFS = courant avec facteur de surcharge
Longueur des ls de moteur Faradyne CAP à 2 ls, fondée sur :
A avec facteur de surcharge, chute de tension de 5 % et température ambiante de 30 °C
Moteur
V hp kW FLA AFS 14 12 10 8 6 4 2 1/0 2/0 3/0 4/0
115 ½ 0,37 8,1 10,2 107 171 273 432 672 1071 1700 2703 3411 4305 5424
230
½ 0,37 4,3 4,8 457 726 1158 1835 2855 4551 7225 11489
¾ 0,55 5,0 6,4 342 545 869 1376 2141 3413 5419 8617 10871
1 0,75 6,7 8,2 241 383 611 968 1506 2400 3811 6060 7646 9652
1½ 1,1 9,1 10,5 199 317 505 801 1246 1986 3153 5013 6325 7985
4 POUCE PREMIUM - MOTEURS MONOPHASÉS À 2 FILS
(Toutes les générations)
