En el caso de pozos de gas, deben
utilizarse tanques galvanizados con
escapes de aire AA4 para ventear el
exceso de aire y evitar la “salida de
agua por chorros” en las llaves.
El metano y otros gases explosivos o
peligrosos requieren un tratamiento
especial del agua para extraerlos en
forma segura. Consulte con un espe-
cialista de tratamiento de agua para
considerar estos asuntos.
En las instalaciones con pozo de
alimentación superior se deben usar
camisas de ujo en la bomba.
2.8 Válvulas de retención
Nuestras bombas utilizan cuatro esti-
los distintos de válvulas de retención.
Recomendamos el uso de válvulas
de retención ya que evitan el giro
inverso de la bomba y motor que
producirá un desgaste prematuro
de los cojinetes. Además, las válvulas
de retención evitan que se produzca
ariete hidráulico o daños por empuje
hacia arriba. Las válvulas de retención
se deben instalar cada 200 - 250 pies
en la tubería de descarga vertical.
La siguiente información es para
clientes que desean desactivar una
válvula de retención para un sistema
de retroceso de drenaje; estos
sistemas deben utilizar otros medios
para impedir el ariete hidráulico o los
daños por empuje hacia arriba:
• Las válvulas de acero inoxidable
incorporadas tienen un área plana
que se puede perforar con facili-
dad con un taladro eléctrico y una
broca de ¼ pulg. o
3
⁄
8
pulg. para
desactivar la válvula.
• Las válvulas de retención estilo
aguja que están atornilladas
desde arriba de la cabeza de
descarga se pueden retirar con fac-
ilidad utilizando un entuercador de
12 pulg. o una boquilla profunda.
El cubo hexagonal es visible y
accesible desde arriba.
• Las válvulas internas estilo aguja
de plástico de diseño Flomatic™
se deben retirar desde adentro,
para lo cual es necesario desarmar
la bomba.
• Las válvulas estilo aguja de plásti-
co incorporadas con un vástago
a través del extremo superior
se pueden retirar de la cabeza de
descarga tirando el vástago con
alicates.
3.0 TAMAÑO Y
EMPALME DE ALAM-
BRES y FUENTE DE
ALIMENTACIÓN
Siempre siga el Código Eléctrico de
los Estados Unidos (N.E.C.)
el Código Eléctrico del Canadá y
cualquier código estatal o local.
Sugerimos usar únicamente cable de
cobre. Utilice el tamaño de cable que
gura en la sección de Datos Técni-
cos de este manual, el manual MAID,
o un manual de Código Eléctrico
Nacional (N.E.C. – National Electric
Code). En caso de discrepancias,
el libro del N.E.C. prevalecerá con
respecto a las recomendaciones de
un fabricante.
3.1 Empalme de alambre a
los conductores del motor
Cuando deba empalmarse o
conectarse un cable de bajada al
conductor del motor, es necesario
que el empalme sea impermeable.
El empalme puede realizarse con
juegos de contracción por calor o
cinta impermeable.
A. Instrucciones de empalme con
juego de contracción por calor
Para utilizar un juego típico de con-
tracción por calor: pele ½ pulgada
de los alambres del motor y de los
alambres del cable de bajada; es
mejor escalonar los empalmes. Colo-
que los tubos de contracción por

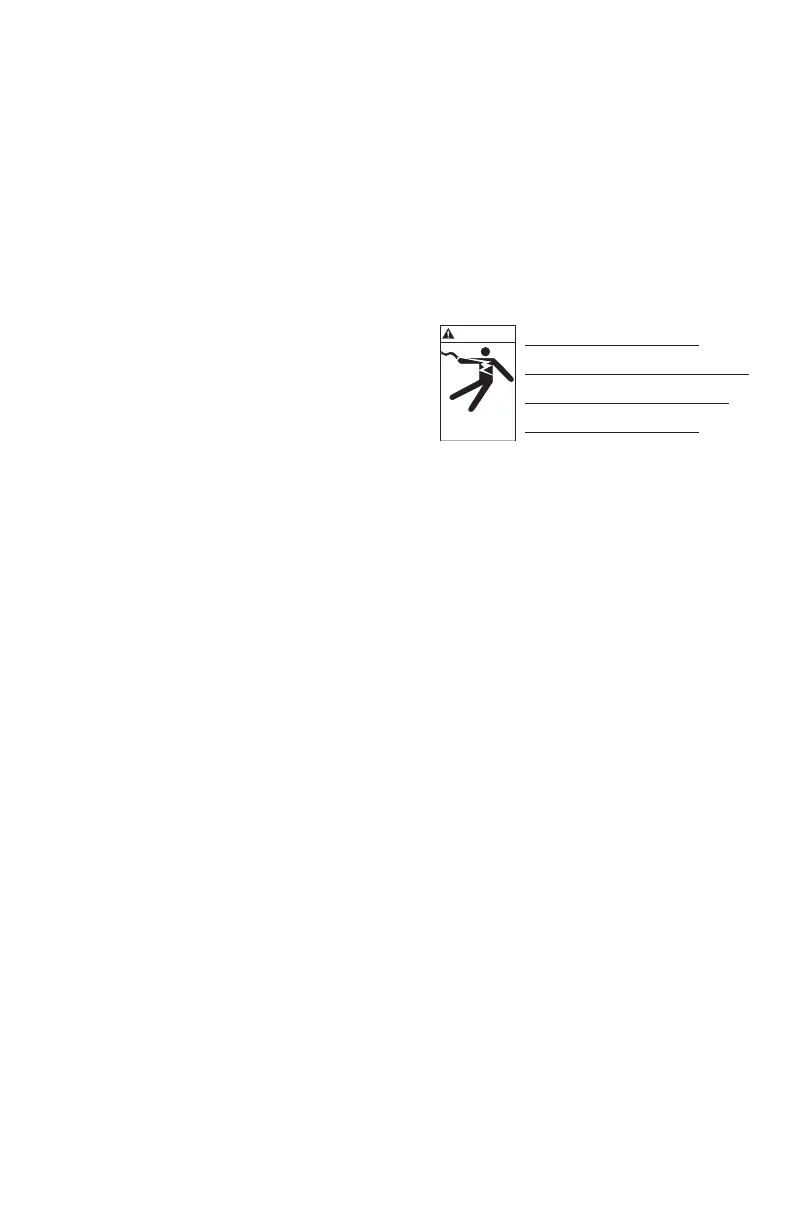

PELIGRO
La tensión peligrosa
puede causar choques,
quemaduras o la muerte.
