5-4 Jumper and Connector Locations

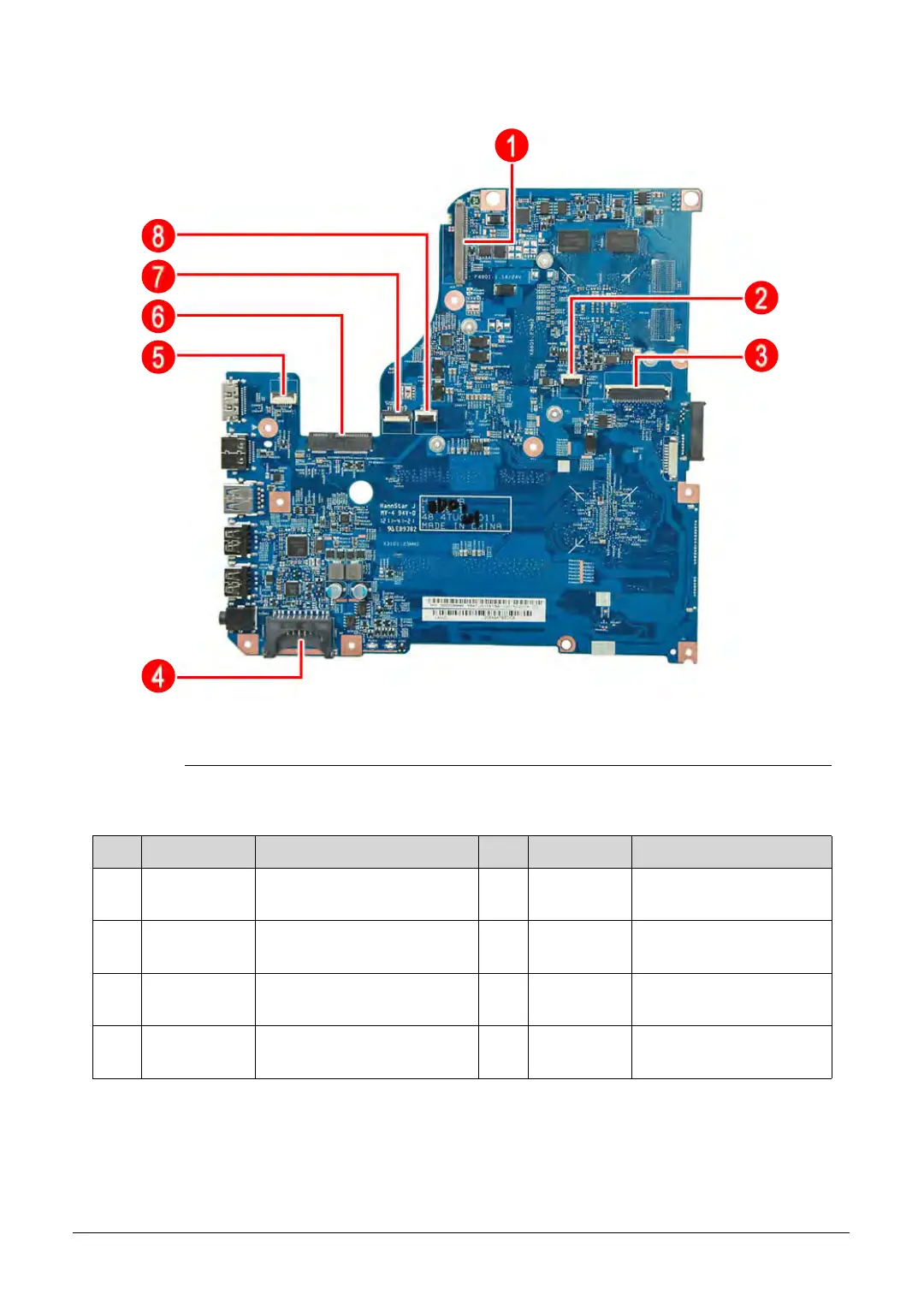

Figure 5-2. Mainboard Top View (Discreet)
Table 5-2. Mainboard Top View (Discreet)
No. Code Component No. Code Component
1 LCD1 LCD cable connector 5 PWRCN1 Power button board
cable connector
2 KB2 Backlight keyboard cable
connector
6 WLAN1 Mini card slot (for
wireless module)
3 KB1 Keyboard cable connector 7 TPAD1 Touchpad cable
connector (15” models)
4 CARD1 Card reader connector 8 TPAD2 Touchpad cable
connector (14” models)
