Jumper and Connector Locations 5-3
Jumper and Connector Locations
Mainboard Layout 0

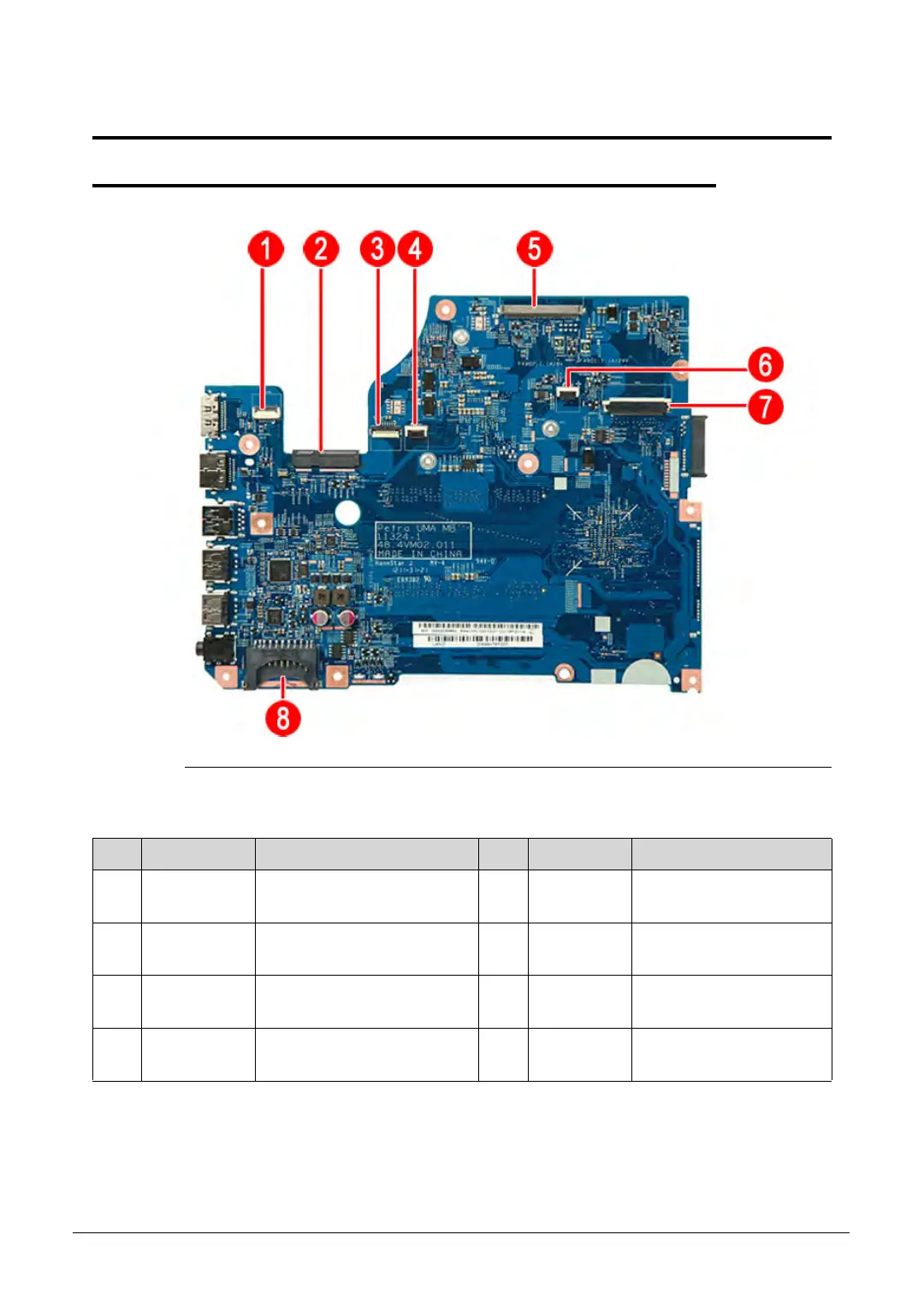

Figure 5-1. Mainboard Top View (UMA)
Table 5-1. Mainboard Top View (UMA)
No. Code Component No. Code Component
1 PWRCN1 Power button board cable
connector
5 LCD1 LCD cable connector
2 WLAN1 Mini card slot (for wireless
module)
6 KB2 Backlight keyboard
cable connector
3 TPAD1 Touchpad cable connector
(15” models)
7 KB1 Keyboard cable
connector
4 TPAD2 Touchpad cable connector
(14” models)
8 CARD1 Card reader connector
