Außengerät
Innengerät (A) Innengerät (B) Innengerät (n)
Verdrahtete
Bedientafel
1
3
2
5
4 6
ACHTUNG:
2
+
4
+
6
≤ 250m

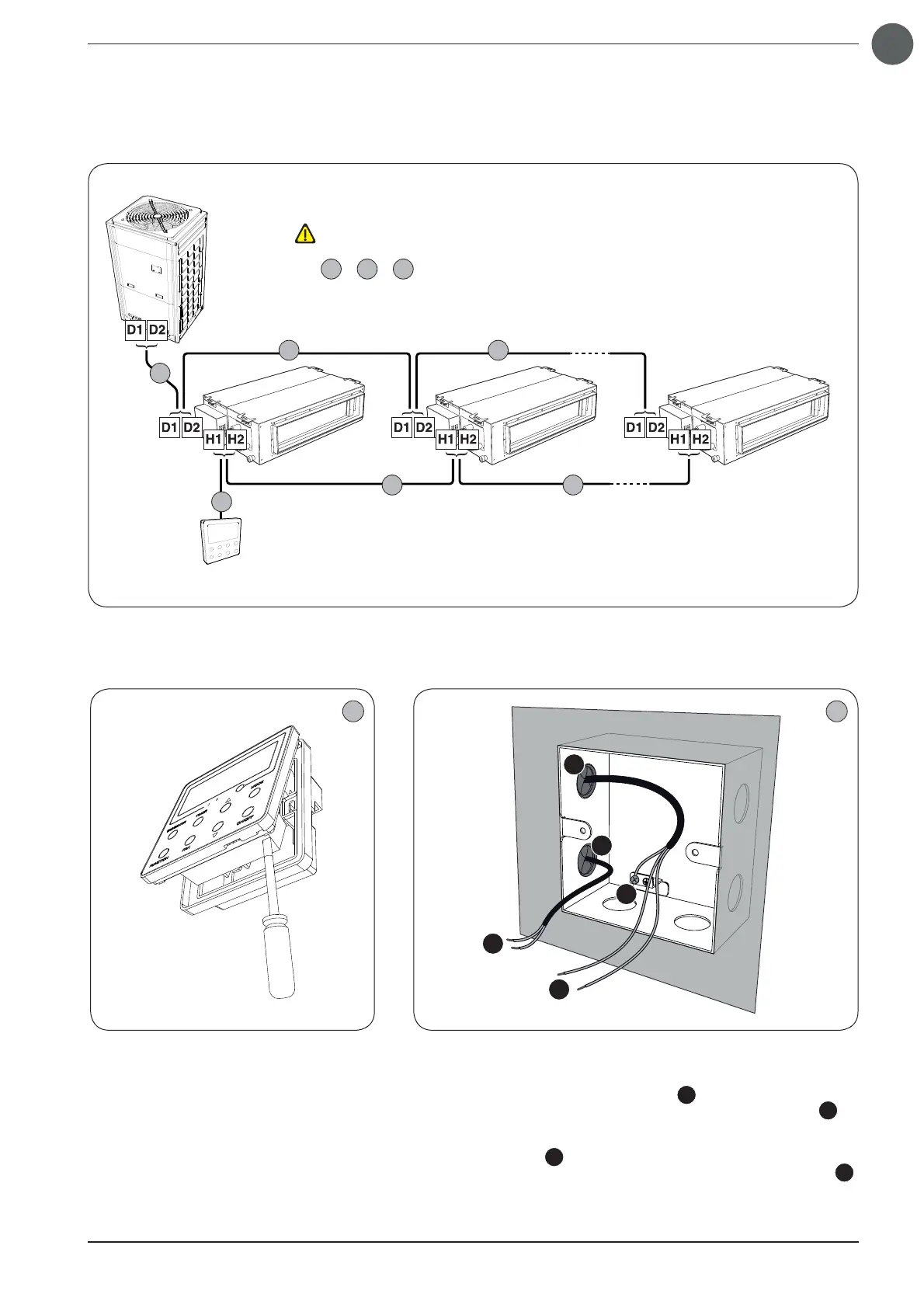

Bei der zweiten Möglichkeit der seriellen Verbindung ist eine Bedien-
tafel (man weist darauf hin, dass jedes Gerät oder Gerätegruppe über
eine einzige Bedientafel oder über zwei Bedientafeln verwaltet werden
kann, die mit demselben Innengerät im MASTER/SLAVE-Modus gemäß
Beschreibung auf der vorherigen Seite verbunden sind) für eine Gerä-
tegruppe vorgesehen (eine Gruppe kann aus höchstens 16 Geräten
bestehen), wobei individuelle Einstellungen für Timer, Sollwert und Lüf-
terdrehzahl für jedes Innengerät der Gruppe möglich sind;
Bei der Installation der verdrahteten Bedien-
tafel muss man diese zunächst mit einem
Schlitzschraubendreher öffnen, indem man in
die entsprechende Rille im unteren Bereich der
Tafel eindrückt.
1
Installation der verdrahteten Bedientafel:
Der im Lieferumfang enthaltene Schaltkasten aus Metall muss an der Wand
installiert werden; sobald dieser angemessen an der Wand eingerichtet wurde,
die Kabel durchführen (nicht vergessen, die im Lieferumfang enthaltenen Ka-
beldurchführungen aus Gummi zu verwenden
A
):
• Ein zweipoliges Kabel für den seriellen Anschluss an das Innengerät (
C
);
• Ein dreipoliges Kabel (für weitere Informationen zu den Eigenschaften der
Anschlusskabel siehe entsprechenden Abschnitt) für den Anschluss des even-
tuellen Außenkontakts (
D
); ES WIRD DARAN ERINNERT, DASS DER SCHALT-
KASTEN UNTER VERWENDUNG DES ENTSPRECHENDEN PUNKTS (
B
)
UND DER IM LIEFERUMFANG ENTHALTENEN SCHRAUBE ZU ERDEN IST
2
A
A
B
C
D
