DE

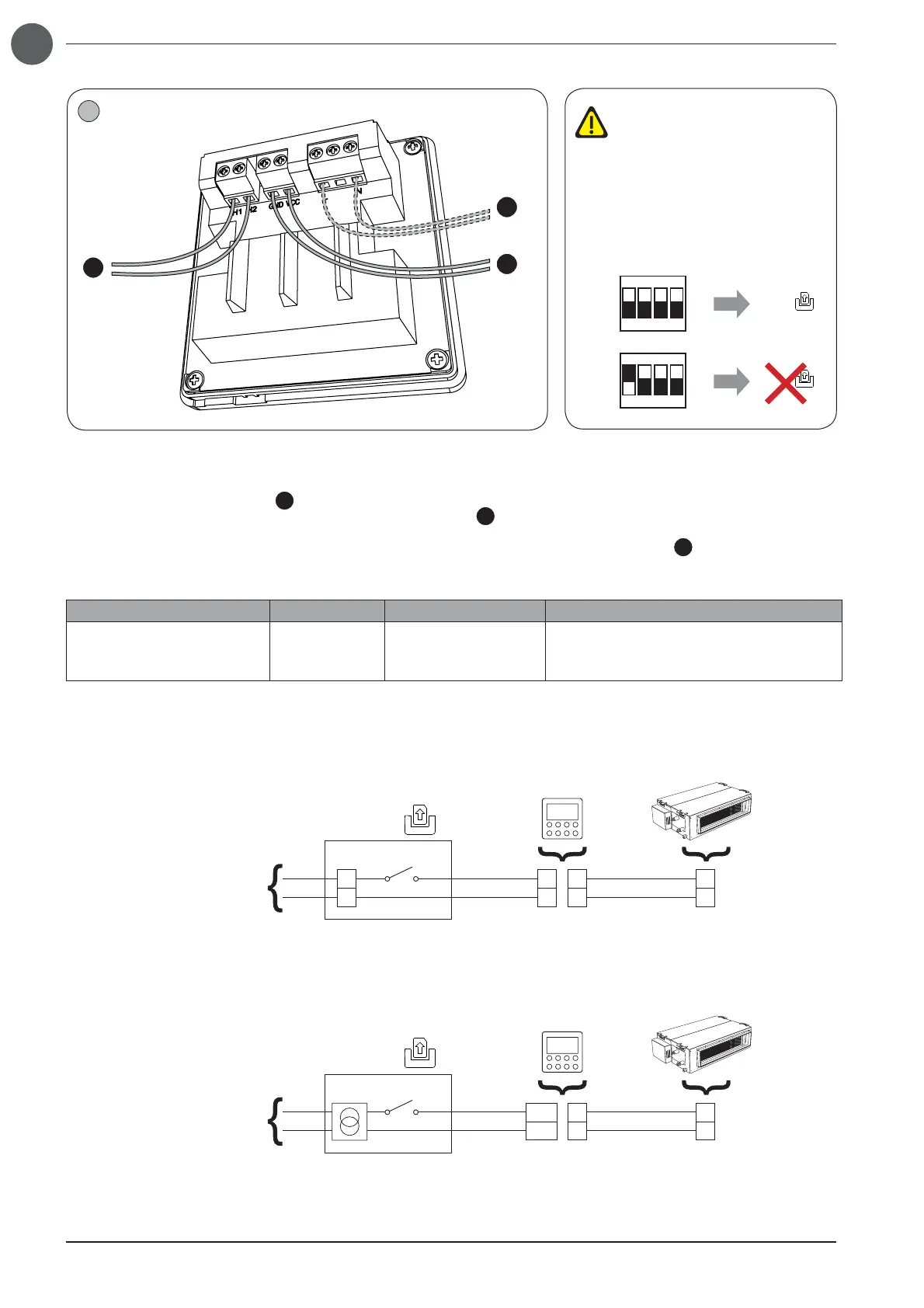

Der Anschluss der Kabel muss durch Anziehen der Schraubenklemmen mit einem geeigneten Kreuzschraubendreher erfol-
gen; Folgende Anschlüsse müssen vorgenommen werden:
• Serielles Kabel für Innengeräte (
A
): Klemmen H1 und H2;
• Kabel für den Anschluss des Außenkontakts mit Signal 5-24Vdc (
B
): Klemmen GND und VCC (das Spannungssignal wird
an die Klemme VCC angeschlossen);
• Kabel für den Anschluss des Außenkontakts mit Signal in Wechselspannung 100-240 V 50/60Hz (
C
): Klemmen L und N;
Die Eigenschaften des für den seriellen Anschluss zu verwendenden Kabels sind Folgende:
Kabeltyp Max. Länge Durchmesser Anmerkungen
2-poliges Standardkabel mit
PVC-Isolierung
(60227 IEC 52 / 60227 IEC 53)
250 Meter
von 2x0,75 bis
2x1,25mm
2
Das serielle Kommunikationskabel
wird NICHT mitgeliefert
Die verdrahtete Bedientafel kann zwei von der Steuerungsvorrichtung eingehende Signalarten unterscheiden: 100-240V
AC
(50/60Hz) bzw. 5-24V
DC
abhängig von der Signalart muss die Steuervorrichtung entsprechend an die verdrahtete Bedientafel angeschlossen werden, wie
in den Ansichten im Anschluss angegeben:
Anschluss der verdrahteten Bedientafel an den externen Kontakt mit Signal 100-240V
AC
N
L
N
L
H1
H2
H1
H2
100-240V~50/60Hz
Gate control
100-240 VAC
WRC1
WRC1
(1)2)
Anschluss der verdrahteten Bedientafel an den externen Kontakt mit Signal 5-24V
AC
H1
H2
H1
H2
100-240V~50/60Hz
Gate control
VCC
GND
5-24 VDC
WRC1
3
A
B
C
S1 DIP
S1 DIP
Gate control
Gate control
12
ON
34
12
ON
34
ON - ON
(default)
OFF - ON
Die Gate-Control-Funktion ist standar-
dmäßig aktiviert; Zu deaktivieren ist
es notwendig, auf dem DIP-Schalter
S1 zu wirken (auf der elektronischen
Karte angeordnet und zugänglich ist,
indem die vier Schrauben lösen, der
die Kunststoffschale schließen), in-
dem sie den Wert des DIP 1 ändert,
wie es in der Figur gezeigt:
