ahlmann AL70 - Page 90

L06M L06M4-4
Feststellbremse
Das Gerät ist mit einer von Hand-
kraft betätigten Festellbremse aus-
gerüstet. Wirksam wird die Fest-
stellbremse durch einen Hand-
hebel (4-3/Pfeil), der sich rechts
neben dem Fahrersitz befindet und
über einen Bowdenzug die Trom-
melbremse betätigt. Bei angezo-
gener Festellbremse leuchtet die
Kontrolleuchte (4-14/12) auf.
Elektrische Anlage
bestehend aus:
2 Hauptscheinwerfer, vorn
2 Arbeitsscheinwerfer, vorn
1 Arbeitsscheinwerfer, hinten
2 Rückfahrleuchten
Schluß-Blinkleuchten
Warnblinkanlage
Innenbeleuchtung
Signalhorn
1 Steckdose 7-polig, vorn
Rundumkennleuchte (SA)
Radioanlage (SA)
(SA= Sonderausstattung)
Batterie
Das Gerät hat eine nach DIN war-
tungsfreie Batterie (4-4/Pfeil) mit
erhöhter Kaltstartleistung. Batterie
sauber und trocken halten. An-
schlußklemmen mit säurefreiem
und säurebeständigem Fett leicht
einfetten.
ACHTUNG
Elektrische Schweißarbeiten am
Gerät dürfen erst dann durch-
geführt werden, wenn zuvor die Bat-
terieklemmen abgezogen wurden.
Beim Abziehen erst den
Minus-Pol, dann den Plus-Pol
abklemmen. Beim Aufstecken in
umgekehrter Reihenfolge verfah-
ren.

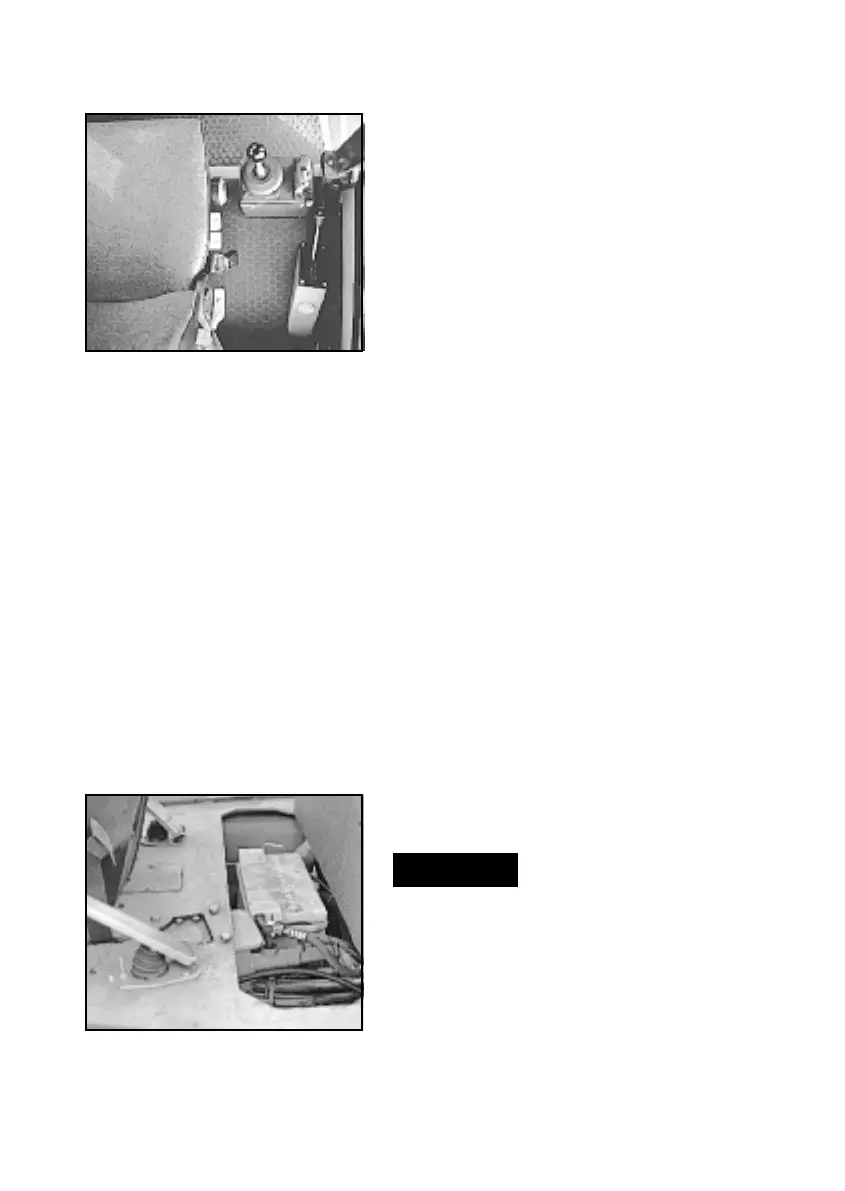

Bild 4-4
Bild 4-3
4-4
