Mantenimiento y limpieza
2. Quite la cubierta de la rueda dentada.
3. Limpie el interior con un pincel adecuado.
4. Quite la cadena y extraiga la guía.
5. Limpie la ranura de la guía y el orificio de su-
ministro de aceite.
8.5 Comprobación, volteo y engrase de la
guía (16,17)
Comprobación de la guía
Compruebe regularmente si la guía presenta da-
ños. Elimine las rebabas que sobresalgan (16/1),
es decir, lime formando un ángulo de 45° (16/2).
Volteo de la guía
Para evitar el desgaste en un solo lado, dé la
vuelta a la guía después de cada afilado y cam-
bio de cadena.
1. En el caso de EKI2200/40, EKS2400/40:
Cambie el mecanismo de sujeción rápido en
la guía (véase capítulo 8.6 "Cambio del me-
canismo de sujeción rápido (18)", pági-
na109).
2. Dé la vuelta a la guía.
Engrase de la guía
1. Limpie la ranura de la guía (16/3) y los orifi-
cios de suministro de aceite (16/4) con cuida-
do.
2. Limpie con precaución el orificio de lubrica-
ción (17/1) por los dos lados.
3. Introduzca lubricante por ambos lados utili-
zando una pistola de engrasar (17/2) ade-
cuada hasta que la grasa salga de manera
uniforme por la punta de la espada. Vaya gi-
rando la rueda en estrella al mismo tiempo.
8.6 Cambio del mecanismo de sujeción
rápido (18)
En el caso de EKI2200/40, EKS2400/40:
1. Desatornille el tornillo en cruz (18/1).
2. Retire la guía, dele la vuelta y vuelva a ator-
nillar el tornillo en cruz (18/1).
3. Por el pasador que sobresale (18/2) se pue-
de determinar si el mecanismo de sujeción
rápido está colocado correctamente. Asegú-
rese de que está bien montado.

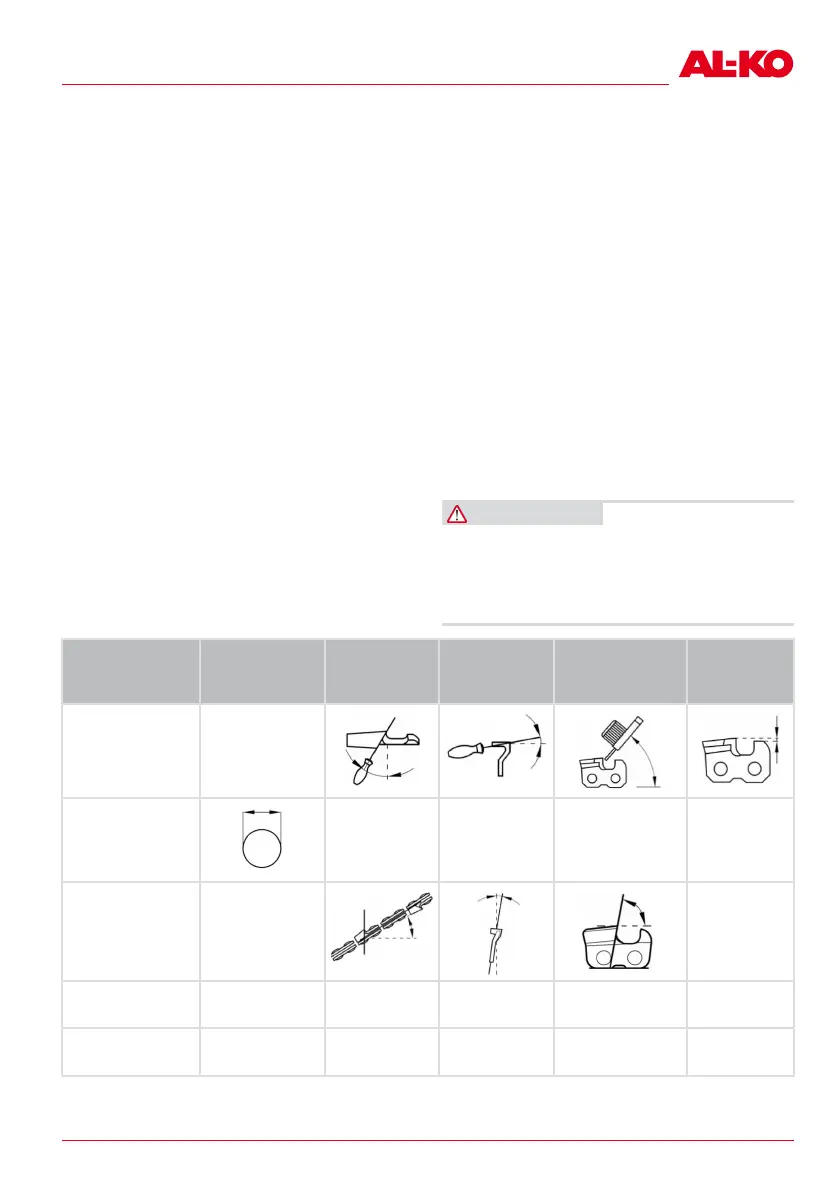

8.7 Tabla de mantenimiento de la cadena
Ángulo y medidas: véase la imagen (15).
¡ADVERTENCIA! Peligro de lesiones gra-
ves. Si en la motosierra hay montada una cade-
na o una guía no autorizadas, pueden producirse
lesiones graves.
■
Utilice solamente las cadenas y guías autori-
zadas.
Cadena (guía) Diámetro de li-
ma
Ángulo de
cabeza (α)
Ángulo de
corte sesga-
do (β)
Ángulo de incli-
nación de cabe-
za (γ)
Profundidad
(z)
Ángulo de gi-
ro de la herra-
mienta
Ángulo de in-
clinación de
la herramien-
ta
Ángulo lateral
90PX040X
(104MLEA041)
4,5mm 30° 0° 75° 0,025"
91P045X
(120SDEA041)
5/32" 30° 0° 85° 0,025"
