Palīdzība traucējumu gadījumā
rīgi izplūstu no zvaigznītes galiem. Vairākkārt
pagrieziet zvaigznīti.
8.6 Ātrās darbības spriegotājierīces
regulēšana (18)
Modelim EKI2200/40, EKS2400/40:
1. Izskrūvējiet krustveida rievas skrūvi (18/1).
2. Noņemiet un pagrieziet sliedi, un atkal to cie-
ši pieskrūvējiet ar krustveida rievas skrūvi
(18/1).
3. Ātrās darbības spriegotājierīces pareizu pozī-
ciju nosaka pēc izvirzošās tapas (18/2). Uz-
stādiet to pareizi.

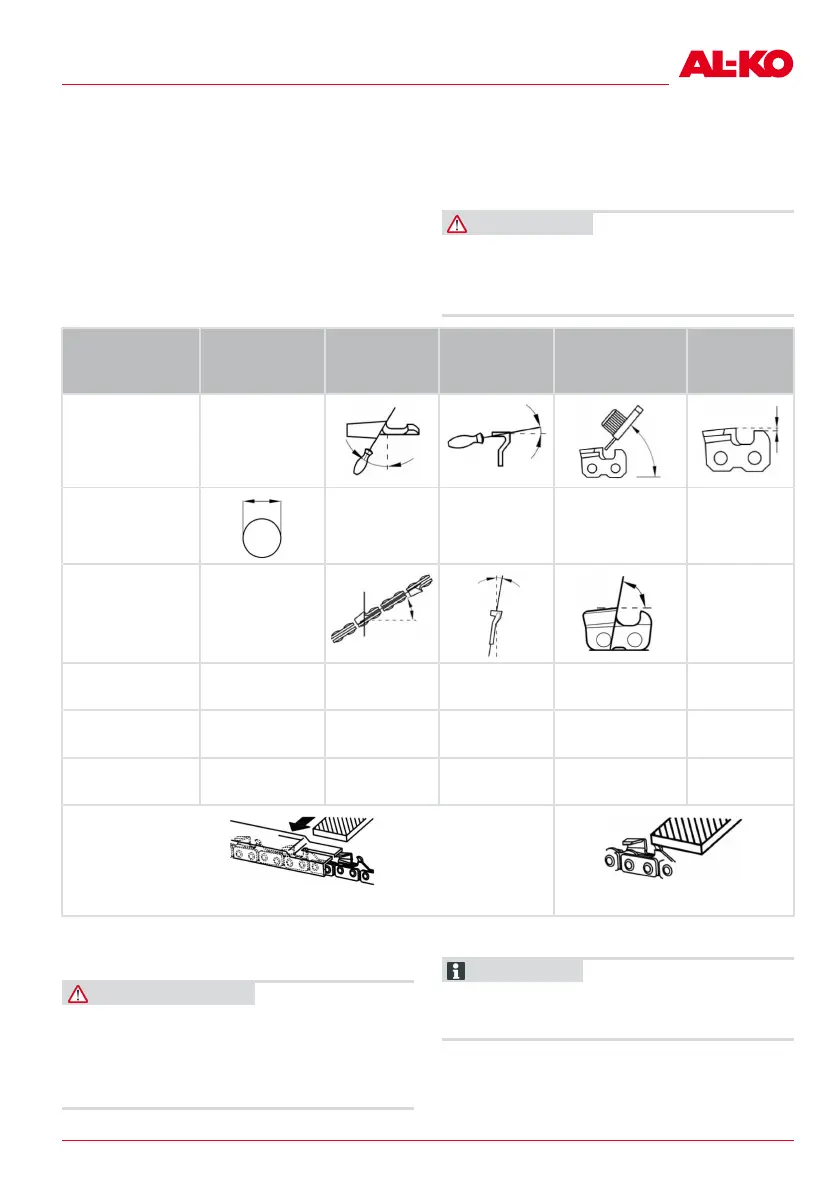

8.7 Ķēdes apkopes tabula
Leņķi un izmēri: skatiet attēlu (15).
BRĪDINĀJUMS! Smagu traumu risks. Ja
uz ķēdes zāģa ir uzstādīta nepiemērota zāģa ķē-
de vai vadsliede, iespējamas smagas traumas.
■
Izmantojiet tikai atļautas zāģa ķēdes un
vadsliedes.
Zāģa ķēde
(vadsliede)
Vīles diametrs Galvas leņķis
(α)
Apakšējā
griezuma
leņķis (β)
Galvas slīpuma
leņķis (γ)
Dziļuma
mērs (z)
Instrumenta
pagriešanas
leņķis
Instrumenta
slīpuma leņ-
ķis
Sāna leņķis
90PX040X
(104MLEA041)
4,5mm 30° 0° 75° 0,025"
91P045X
(120SDEA041)
5/32" 30° 0° 85° 0,025"
91PX052X
(140SDEA041)
5/32" 30° 0° 85° 0,025"
Dziļuma mērs Vīle
9 PALĪDZĪBA TRAUCĒJUMU
GADĪJUMĀ
ESIET PIESARDZĪGI! Ievainojumu risks!
Asas un rotējošas ierīces daļas var radīt traumas.
■
Veicot apkopi, kopšanu un remontu, vienmēr
uzvelciet aizsargcimdus!
■
Izslēdziet ierīci un atvienojiet to no strāvas
tīkla.
NORĀDĪJUMS Ja rodas bojājumi, kas nav
uzskaitīti šajā tabulā, vai bojājumi, kurus nevarat
novērst patstāvīgi, lūdzam sazināties ar mūsu
servisa centru.
