Service og vedligeholdelse
hjælper med til at styre filen korrekt. Det er
nok med 2-3 strøg med filen.
6. Følg vinklen på savtanden og højden på dyb-
debegrænseren i forhold til skæret, når kæ-
den skærpes. Sørg for, at alle savtænder på
kæden er lige lange og lige brede efter slib-
ningen.
Bemærk:Når det foreskrevne værktøj bru-
ges korrekt, frembringes de foreskrevne vin-
kelværdier automatisk. Værdierne kan kon-
trolleres med en kædemålelære.
7. Afrund til sidst den forreste del af dybdebe-
grænseren en smule.
8. Efter skærpningen skal spåner og støv fra ar-
bejdet fjernes, og savkæden skal smøres i et
oliebad.
Udskiftning af savkæden
Kæden skal udskiftes, når:
■
Tændernes længde er mindre end 5 mm (15/
x);
■
Hvis tilstede: Markeringen på leddenes tæn-
der er underskredet;
■
Leddenes slør ved kædenitterne bliver for
stort.
8.4 Rengøring af kædehjulets indre
Rengør altid kædesaven omhyggeligt efter brug.
1. Tag stikket til kædesaven ud af stikkontakten,
og læg den på et stabilt underlag.
2. Skru afdækningen til kædetandhjul af.
3. Rengør det indvendige rum med en pensel.
4. Tag savkæden af, og tag styreskinnen af.
5. Rengør noten i styreskinnen og olieindgangs-
boringen.
8.5 Kontroller, vend og smør styreskinnen
(16, 17)
Kontroller styreskinnen
Kontroller styreskinnen med jævne mellemrum
for beskadigelse. Fjern evt. graten (16/1), dvs. fil
af i en vinkel på 45° (16/2).
Vend styreskinnen
For at undgå at styreskinnen slides for meget på
den ene side, skal den vendes, hver gang kæden
slibes eller skiftes.
1. På EKI2200/40, EKS2400/40: Omstil hurtig-
spændeanordningen på styreskinnen (se ka-
pitel 8.6 "Omstilling af hurtigspændeanord-
ningen (18)", side267).
2. Vend styreskinnen.
Smør styreskinnen
1. Rengør skinnenoten (16/3) og olieindgangs-
boringerne (16/4) omhyggeligt.
2. Rengør smøreboringen (17/1) omhyggeligt
på begge sider.
3. Pres fedt ind på begge sider med en fedtpi-
stol (17/2), indtil der kommer fedt ud af spid-
serne på stjernehjulet. Drej samtidigt på stjer-
nehjulet.
8.6 Omstilling af hurtigspændeanordningen
(18)
På EKI2200/40, EKS2400/40:
1. Skru krydskærvskruen (18/1) ud.
2. Tag styreskinnen af, vend den om, og skru
den fast igen med krydskærvskruen (18/1).
3. Hurtigspændeanordningens rigtige position
bestemmes med den udragende tap (18/2).
Sørg for, at styreskinnen sidder som den
skal.

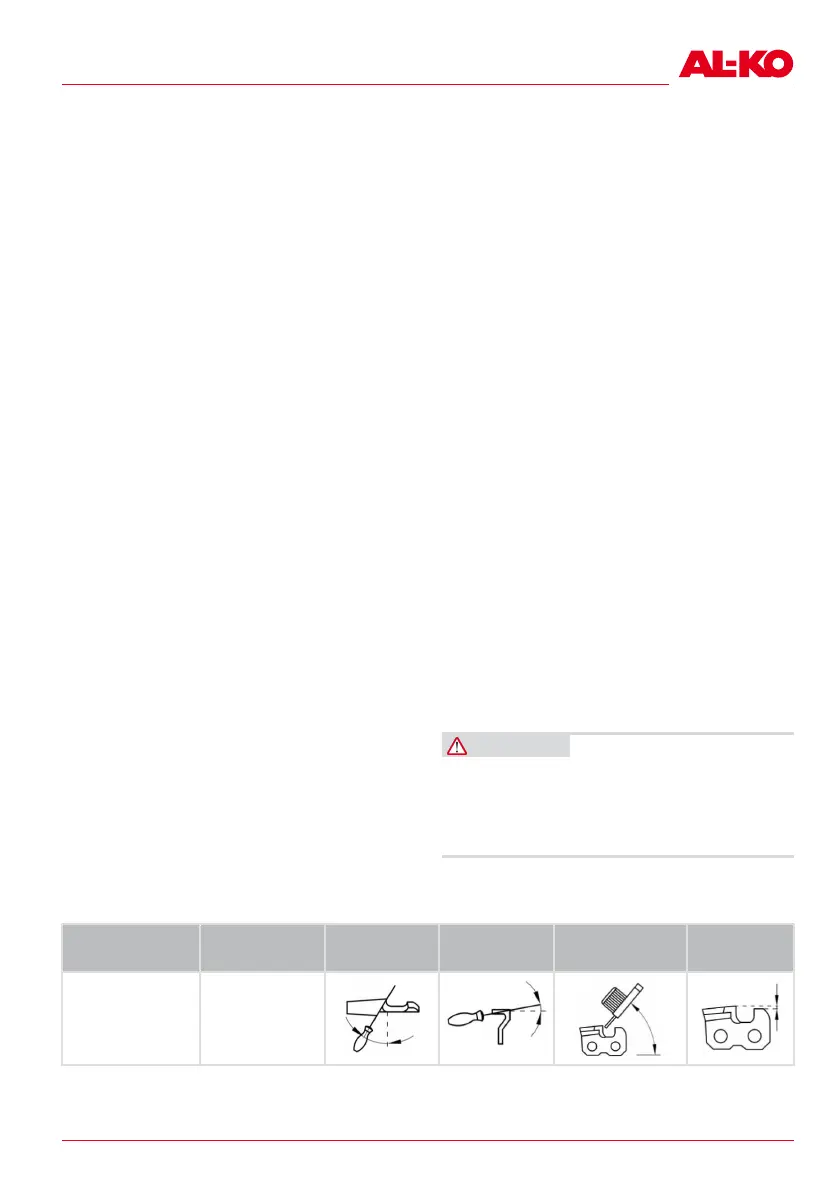

8.7 Tabel over kædevedligeholdelse
Vinkel og mål: se figur (15).
ADVARSEL! Fare for alvorlige kvæstel-
ser. Er der en ikke godkendt savkæde eller styre-
skinne på kædesaven, kan der ske alvorlige kvæ-
stelser.
■
Brug kun godkendte savkæder og styreskin-
ner.
Savkæde (styre-
skinne)
Fildiameter Hovedvinkel
(α)
Underskåret
vinkel (β)
Hovedets hæld-
ningsvinkel (γ)
Dybdemål
(z)
