Údržba a starostlivosť
5. Pilník veďte miernym tlakom a zvislo od vnú-
tornej strany k vonkajšej strane rezacieho zu-
bu. Vedenie pilníka pomáha v tom, aby ste s
pilníkom manipulovali správne. Stačia 2–3
ťahy pilníkom.
6. Pri brúsení dodržiavajte uhly na rezacom
zube a výšku obmedzovača hĺbky rezania.
Dávajte pozor nato, aby boli po brúsení všet-
ky rezacie zuby reťaze rovnako dlhé a široké.
Upozornenie:Pri použití predpísaných ná-
strojov a správnej manipulácii sa predpísané
hodnoty uhlov zhotovia automaticky. Hodnoty
môžete skontrolovať pomocou meradla na
reťaze.
7. Nakoniec prednú časť obmedzovača hĺbky
mierne zaoblite.
8. Po naostrení všetky piliny a prach odstráňte
a reťaz píly namažte v olejovom kúpeli.
Výmena pílovej reťaze
Reťaz sa musí vymeniť, ak:
■
Dĺžka zubov je menšia ako 5 mm (15/x);
■
Ak je k dispozícii: nedosiahla sa značka na
zuboch rezacích článkov;
■
Vôľa článkov na nitoch reťaze je príliš veľká.
8.4 Čistenie vnútorného priestoru
reťazového kolesa
Reťazovú pílu po každom použití dôkladne vyčis-
ťte.
1. Reťazovú pílu odpojte od elektrickej siete a
položte na stabilnú podložku.
2. Kryt reťazového ozubeného kolesa odskrut-
kujte.
3. Vnútorný priestor vyčisťte vhodným štetcom.
4. Reťaz píly zložte dole a vodiacu lištu vyberte.
5. Vyčisťte drážku lišty a otvor na vstup oleja.
8.5 Kontrola, otočenie a namazanie vodiacej
lišty (16,17)
Kontrola vodiacej lišty
Pravidelne kontrolujte poškodenia vodiacej lišty.
Prípadne odstráňte vyčnievajúce piliny (16/1),
t.z. opilujte pod uhlom 45° (16/2).
Otočenie vodiacej lišty
Aby sa predišlo jednostrannému opotrebovaniu,
vodiacu lištu po každom ostrení a výmene reťaze
otočte.
1. EKI2200/40, EKS2400/40: Prestavenie
rýchloupínacieho zariadenia na vodiacej lište
(pozri Kapitola 8.6 "Demontáž rýchloupína-
cieho zariadenia (18)", strana228).
2. Vodiacu lištu otočte.
Namazanie vodiacej lišty
1. Drážku lišty (16/3) a otvory na vstup oleja
(16/4) dôkladne vyčisťte.
2. Mazací otvor (17/1) dôkladne vyčisťte z
oboch strán.
3. Pomocou vhodného mazacieho lisu (17/2)
postupne natlačte na oboch stranách toľko
maziva, kým nebude rovnomerne vychádzať
na koncoch hviezdicového kolesa. Hviezdico-
vé koleso pritom stále otáčajte.
8.6 Demontáž rýchloupínacieho zariadenia
(18)
EKI2200/40, EKS2400/40:
1. Skrutku s krížovou drážkou (18/1) vyskrutkuj-
te.
2. Zložte vodiacu lištu, obráťte ju a pomocou
skrutky s krížovou drážkou (18/1) ju opäť
priskrutkujte.
3. Prostredníctvom vyčnievajúceho kolíka (18/2)
sa určí správna poloha rýhloupínacieho za-
riadenia. Dávajte pozor na správne osadenie.

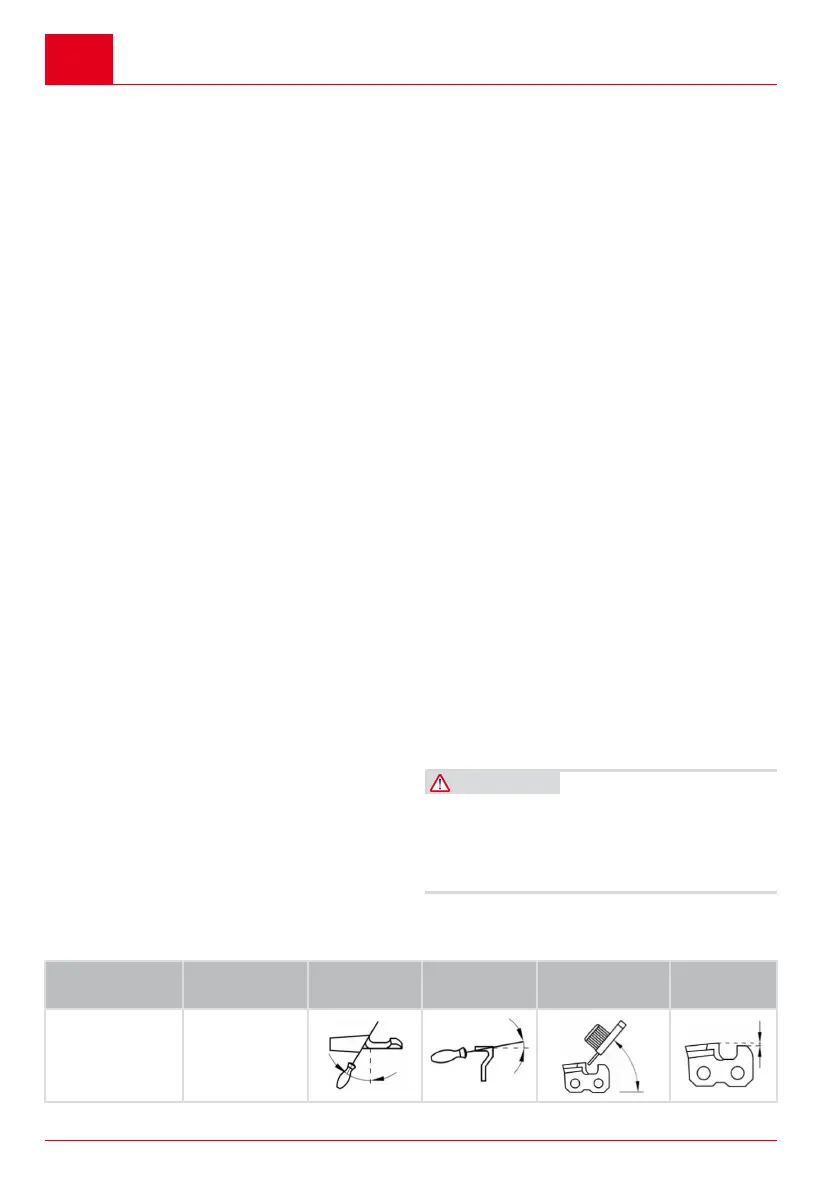

8.7 Tabuľka údržby reťaze
Uhly a rozmery: pozri obrázok č. (15).
VAROVANIE! Nebezpečenstvo vážnych
zranení. Ak sa na reťazovej píle nachádza ne-
schválená reťaz píly alebo vodiaca lišta, môže
dôjsť k vážnym zraneniam.
■
Používajte iba schválené reťaze píly a vodia-
ce lišty.
Reťaz píly (vo-
diaca lišta)
Priemer pilní-
ka
Uhol hlavy
zubu (α)
Uhol podre-
zania (β)
Uhol sklonu
hlavy zubu (γ)
Rozmer hĺb-
ky (z)
