Технічне обслуговування та догляд
8.5 Перевірка, повертання та змащування
напрямної шини (16, 17)
Перевірте напрямну шину
Регулярно перевіряйте напрямну шину на по-
шкодження. Видаліть задирки (16/1) пласким
напилком під кутом 45 ° (16/2).
Перевертання напрямної шини
Щоб уникнути одностороннього зносу, слід пе-
ревертати напрямну шину після кожного зато-
чування і заміни ланцюга.
1. EKI2200/40, EKS2400/40: Перевстановіть
швидкозатискний пристрій на напрямній
шині, див. pозділ 8.6 "Перестановка швид-
козатискного пристрою (18)", сторін-
ка406.
2. Переверніть напрямну шину.
Змастіть напрямну шину
1. Ретельно очистіть паз шини (16/3) і масти-
ловипускні отвори (16/4).
2. Ретельно очистіть мастильний отвір (17/1)
з обох сторін.
3. За допомогою мастильного шприца по
черзі (17/2) заправте з обох боків стільки
мастила, щоб воно рівномірно вийшло на
кінцях зірочки. При цьому постійно прокру-
чуйте зірочку.
8.6 Перестановка швидкозатискного
пристрою (18)
EKI2200/40, EKS2400/40:
1. Викрутіть гвинт із хрестовим шліцом (18/1).
2. Зніміть направляючу шину, поверніть її та
знову затягніть гвинт із хрестовим шліцом
(18/1).
3. За допомогою виступаючого штифта (18/2)
задається правильне положення швидко-
затискного пристрою. Слідкуйте за пра-
вильною посадкою.

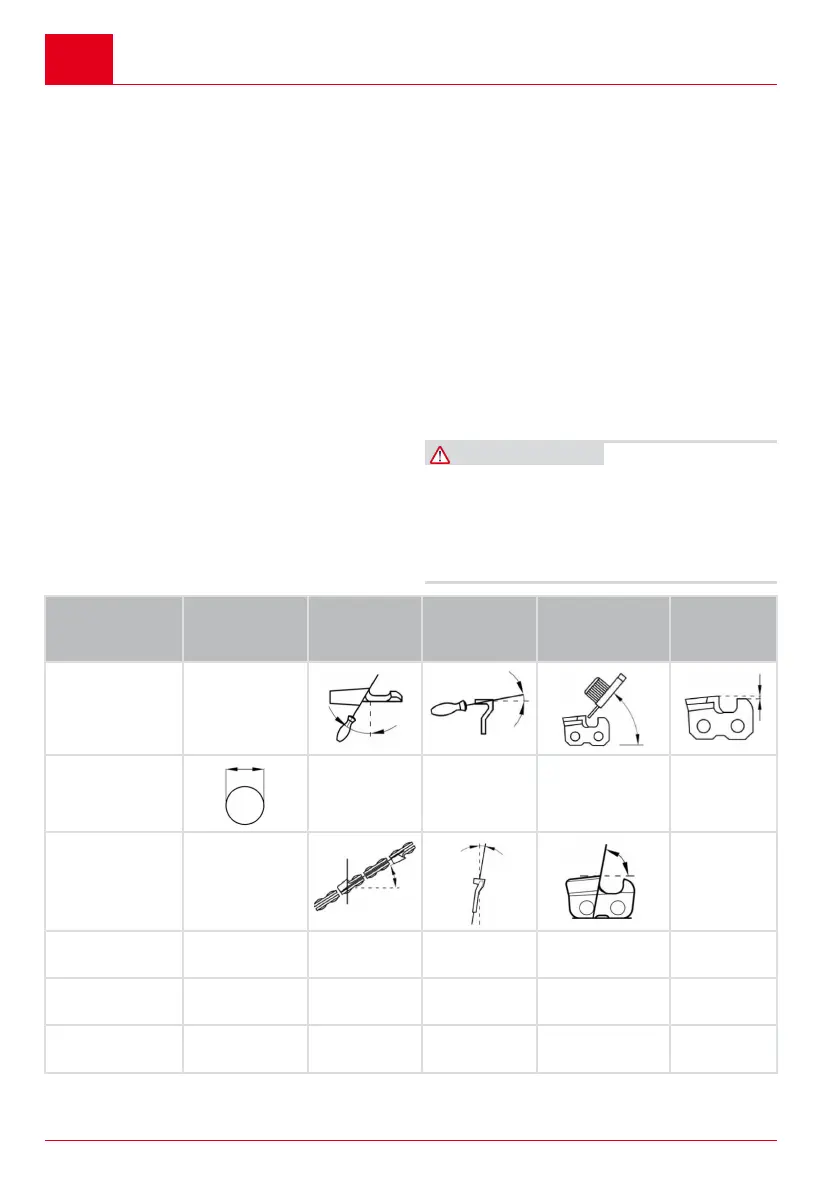

8.7 Таблиця обслуговування ланцюга
Кут і розміри: см. Малюнок (15).
ПОПЕРЕДЖЕННЯ! Ризик отримання
серйозних травм. Використання на ланцю-
говій пилі несанкціонованої пиляльного лан-
цюга або напрямної шини може привести до
серйозних травм.
■
Використовуйте тільки санкціоновані пи-
ляльні ланцюги і напрямні шини.
Пиляльний
ланцюг (на-
прямна шина)
Діаметр на-
пилка
Кут заточу-
вання (α)
Кут підрізу
(β)
Кут нахилу рі-
жучого еле-
мента (γ)
Глибина (z)
Кут обертан-
ня приладу
Кут нахилу
приладу
Поперечний кут
90PX040X
(104MLEA041)
4,5мм 30° 0° 75° 0,025"
91P045X
(120SDEA041)
5/32" 30° 0° 85° 0,025"
91PX052X
(140SDEA041)
5/32" 30° 0° 85° 0,025"
