Techninė priežiūra
Kreipiamojo bėgelio apsukimas
Kad išvengtumėte vienpusio susidėvėjimo, po
kiekvieno grandinės keitimo / grandinės galandi-
mo apsukite kreipiamąjį bėgelį.
1. EKI2200/40, EKS2400/40: Permontuokite
kreipiamojo bėgelio spartaus įtvirtinimo įtaiso
(žr. Skyrius 8.6 "Spartaus įtvirtinimo įtaiso
permontavimas (18)", puslapis343).
2. Apsukite kreipiamąjį bėgelį.
Kreipiamojo bėgelio terpimas
1. Kruopščiai išvalykite bėgelio išdrožą (16/3) ir
alyvos įleidimo kiaurymes (16/4).
2. Iš abiejų pusių kruopščiai išvalykite tepimo
skylę (17/1).
3. Tepalo švirkštu (17/2) abiejose pusėse pakai-
tomis įspauskite tiek tepalo, kad šis vienodai
ištrykštų ties žvaigždutės galiukais. Tai dary-
dami laikas nuo laiko pasukite žvaigždutę.
8.6 Spartaus įtvirtinimo įtaiso
permontavimas (18)
EKI2200/40, EKS2400/40:
1. Išsukite varžtą su kryžmine išdroža (18/1).
2. Nuimkite kreipiamąjį bėgelį, apsukite ir vėl
priveržkite varžtu su kryžmine išdroža (18/1).
3. Atsikišusiu kaiščiu (18/2) yra nustatoma tei-
singa spartaus įtvirtinimo įtaiso padėtis. Pri-
žiūrėkite, kad būtų teisingai įstatyta.

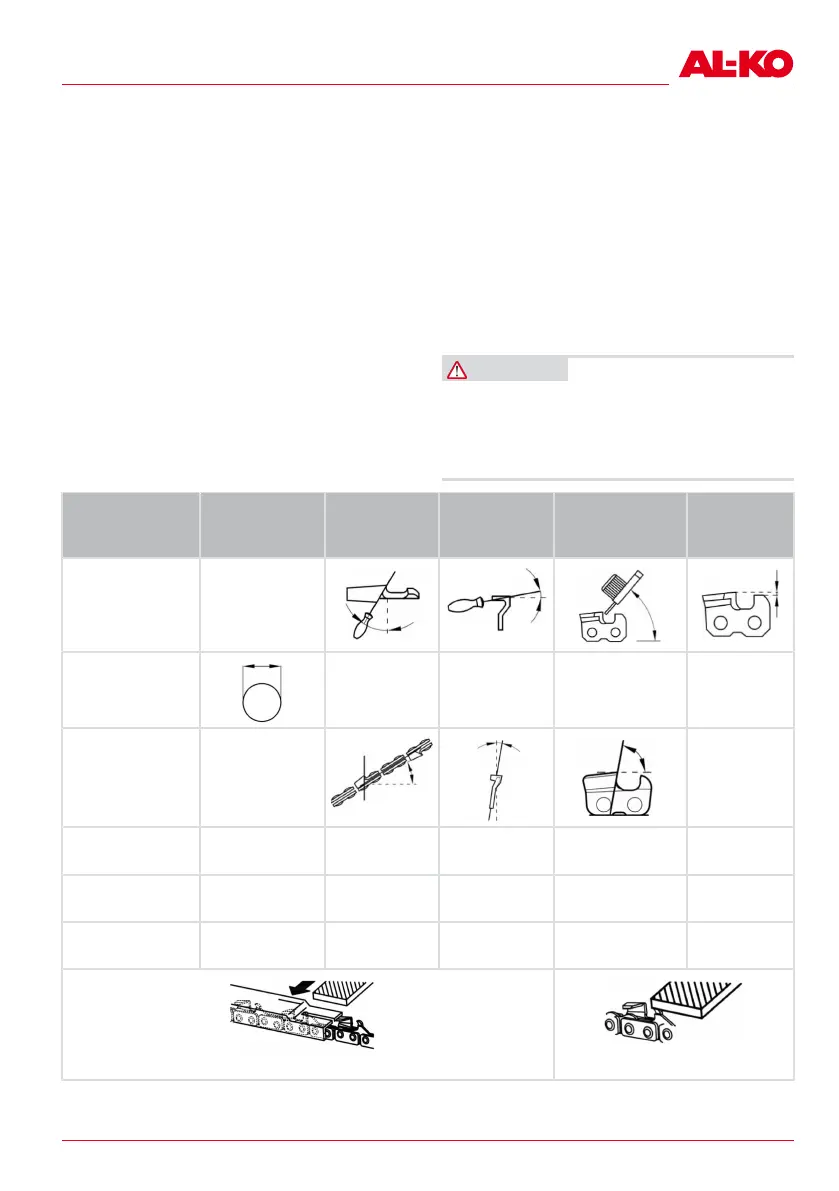

8.7 Grandinės techninės priežiūros darbų
lentelė
Kampai ir matmenys: žr. (15) pav.
ĮSPĖJIMAS! Sunkių sužalojimų pavojus.
Jei ant grandininio pjūklo uždėta neleistina pjūklo
grandinė arba kreipiamasis bėgelis, galima sun-
kiai susižaloti.
■
Naudokite tik leistinas pjūklų grandines ir
kreipiamuosius bėgelius.
Pjūklo grandinė
(kreipiamasis
bėgelis)
Dildės skers-
muo
Galvutės
kampas (α)
Apatinio pjū-
vio kampas
(β)
Galvutės pos-
vyrio kampas
(γ)
Gylio ma-
tmuo (z)
Įrankio pasu-
kimo kampas
Įrankio nuoly-
džio kampas
Šoninis kampas
90PX040X
(104MLEA041)
4,5mm 30° 0° 75° 0,025"
91P045X
(120SDEA041)
5/32" 30° 0° 85° 0,025"
91PX052X
(140SDEA041)
5/32" 30° 0° 85° 0,025"
Gylio matmuo Dildė
