SE
286 EKS 2000/35 | EKS 2400/40 | EKI 2200/40
Underhåll och skötsel
■
Om sågtänderna slitits ned under markering-
arna - om sådana finns;
■
mellanrummet mellan länkarna på kedjeni-
tarna är för stort.
8.4 Rengöra kedjehjul och insida
Rengör kedjesågen grundligt efter varje använd-
ning.
1. Koppla bort kedjesågen från strömmen och
lägg på ett stabilt underlag.
2. Skruva av skyddet på kedjekugghjulet.
3. Rengör insidan med en lämplig pensel.
4. Ta av sågkedjan och ta loss styrskenan.
5. Rengör spåren i skenan och oljehålet.
8.5 Kontrollera, vända och smörja
styrskena (16,17)
Kontrollera styrskenan
Kontrollera regelbundet att inte styrskenan har
några skador. Ta vid behov bort ojämnheter
(16/1) genom nedfilning till 45° (16/2).
Vändning av styrskenan
För att undvika ett ensidigt slitage ska styrskenan
vändas efter varje slipning eller byte av kedjan.
1. För EKI2200/40, EKS2400/40: Justera
snabbspänningsanordningen på styrskenan
(se Kapitel 8.6 "Justera snabbspänningsan-
ordningen (18)", sida286).
2. Vändning av styrskenan.
Fetta styrskenan
1. Rengör spåret i skenan (16/3) och oljehålet
(16/4) grundligt.
2. Rengör grundligt smörjhålet (17/1) från båda
sidorna.
3. Pressa med en lämplig fettpress (17/2) in så
mycket fett på båda sidorna tills fettet tränger
ut på kugghjulets spetsar. Vrid samtidigt
kugghjulet.
8.6 Justera snabbspänningsanordningen
(18)
För EKI2200/40, EKS2400/40:
1. Skruva ur stjärnskruven (18/1).
2. Ta av styrskenan, vänd den och skruva fast
den igen med stjärnskruven (18/1).
3. Med hjälp av det utskjutande stiftet (18/2) be-
stäms snabbspänningsanordningens rätta lä-
ge. Se till att den sitter ordentligt.

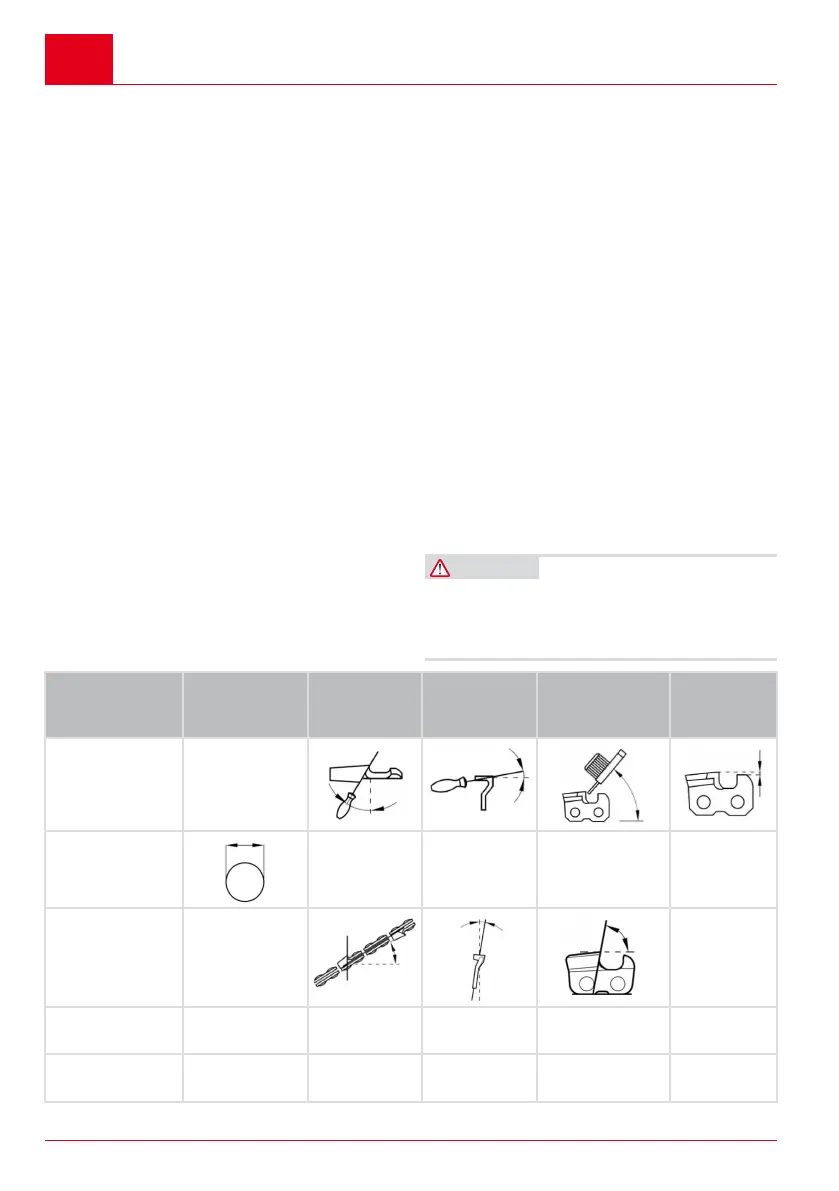

8.7 Tabell kedjeunderhåll
Vinkel och mått: se bild (15).
VARNING! Fara för svåra kroppsskador.
Kedjesåg försedd med olämplig sågkedja och
styrskena kan förorsaka svåra kroppsskador.
■
Använd endast tillåtna sågkedjor och styrske-
nor.
Sågkedja (styr-
skena)
Fildiameter Huvudvinkel
(α)
Under-
snittsvinkel
(β)
Huvudlutnings-
vinkel (γ)
Djupmått (z)
Verktygets ro-
tationsvinkel
Verktygets
lutningsvinkel
Sidovinkel
90PX040X
(104MLEA041)
4,5mm 30° 0° 75° 0,025”
91P045X
(120SDEA041)
5/32” 30° 0° 85° 0,025”
