8.6 Schnellspanneinrichtung umbauen (18)
Bei EKI2200/40, EKS2400/40:
1. Kreuzschlitzschraube (18/1) herausschrau-
ben.
2. Führungsschiene abnehmen, wenden und
mit der Kreuzschlitzschraube (18/1) wieder
festschrauben.
3. Über den hervorstehenden Stift (18/2) wird
die richtige Lage der Schnellspanneinrich-
tung festgelegt. Auf richtigen Sitz achten.

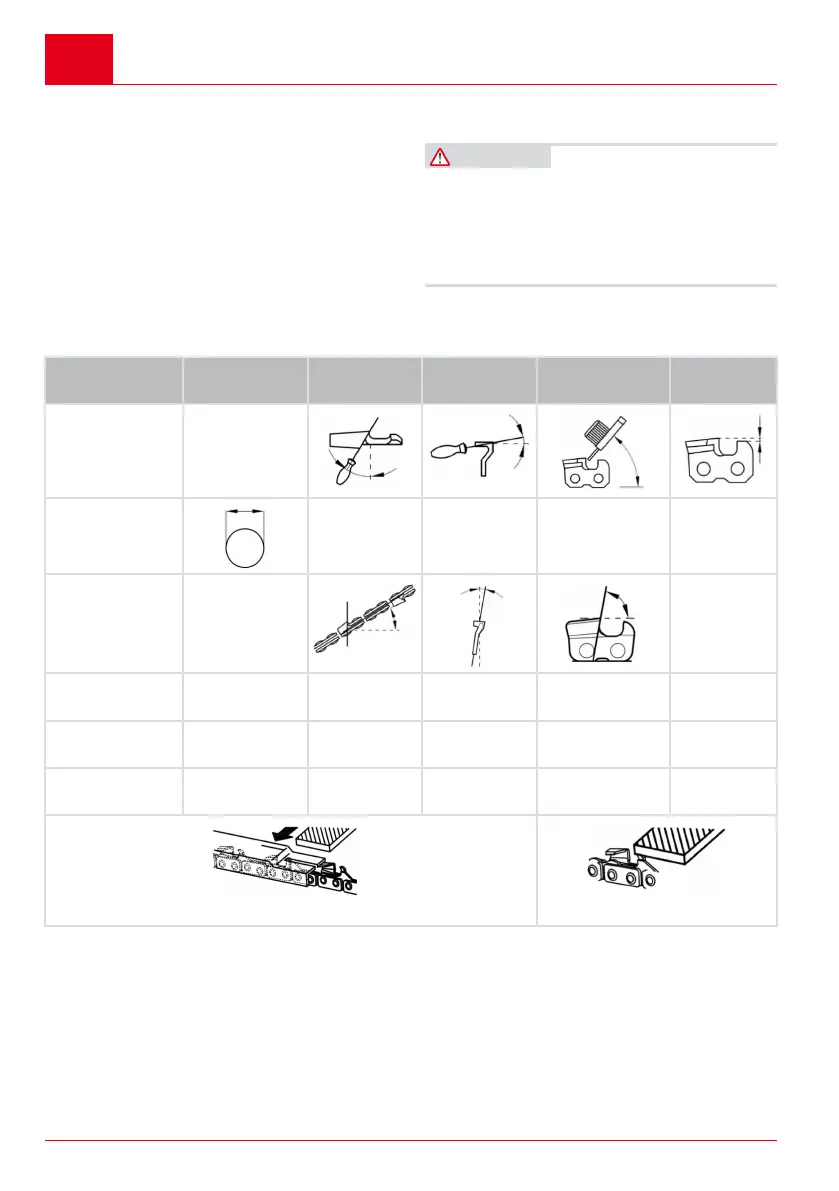

8.7 Tabelle Kettenwartung
Winkel und Maße: siehe Bild (15).
WARNUNG! Gefahr schwerer Verletzun-
gen. Wenn sich an der Kettensäge eine nicht ge-
nehmigte Sägekette oder Führungsschiene befin-
det, können schwere Verletzungen hervorgerufen
werden.
■
Verwenden Sie nur zugelassene Sägeketten
und Führungsschienen.
Sägekette (Füh-
rungsschiene)
Feilendurch-
messer
Kopfwinkel
(α)
Unterschnitt-
winkel (β)
Kopfneigungs-
winkel (γ)
Tiefenmaß
(z)
Drehwinkel
des Werk-
zeugs
Neigungswin-
kel des Werk-
zeugs
Seitenwinkel
90PX040X
(104MLEA041)
4,5mm 30° 0° 75° 0,025"
91P045X
(120SDEA041)
5/32" 30° 0° 85° 0,025"
91PX052X
(140SDEA041)
5/32" 30° 0° 85° 0,025"
Tiefenmaß Feile
