Karbantartás és ápolás
8.5 Vezetősín ellenőrzése, megfordítása és
kenése (16,17)
A vezetősín ellenőrzése
A vezetősínt rendszeresen ellenőrizze, hogy nem
sérült-e. Adott esetben a kinyúló sorját (16/1) tá-
volítsa el, azaz 45°-os szögre (16/2) reszelje le.
A vezetősín megfordítása
Az egyoldalú elhasználódás elkerülésére a veze-
tősínt minden láncélezés és lánccsere után for-
dítsa meg.
1. EKI2200/40, EKS2400/40 esetén: Szerelje
át a vezetősínen a gyorsbefogót (lásd Feje-
zet 8.6 "Gyorsbefogó átszerelése (18)", ol-
dal248).
2. Fordítsa meg a vezetősínt.
A vezetősín kenése
1. A sínhornyot (16/3) és az olajbelépő furatot
(16/4) gondosan tisztítsa meg.
2. A kenési furatot (17/1) mindkét oldalról gon-
dosan tisztítsa meg.
3. Zsírzópréssel (17/2) egymás után mindkét ol-
dalon annyit zsírt préseljen be, hogy a zsír a
csillagkerék csúcsain egyenletesen türem-
kedjen ki. A csillagkereket ennek során min-
dig forgassa meg.
8.6 Gyorsbefogó átszerelése (18)
EKI2200/40, EKS2400/40 esetén:
1. A kereszthornyos fejű csavart (18/1) csava-
rozza ki.
2. A vezetősínt vegye le, fordítsa meg és a ke-
reszthornyos fejű csavarral (18/1) szorosan
csavarja be.
3. A gyorsbefogó helyes fekvését a kiálló csa-
pon (18/2) keresztül határozzák meg. Ügyel-
jen a helyes illeszkedésre.

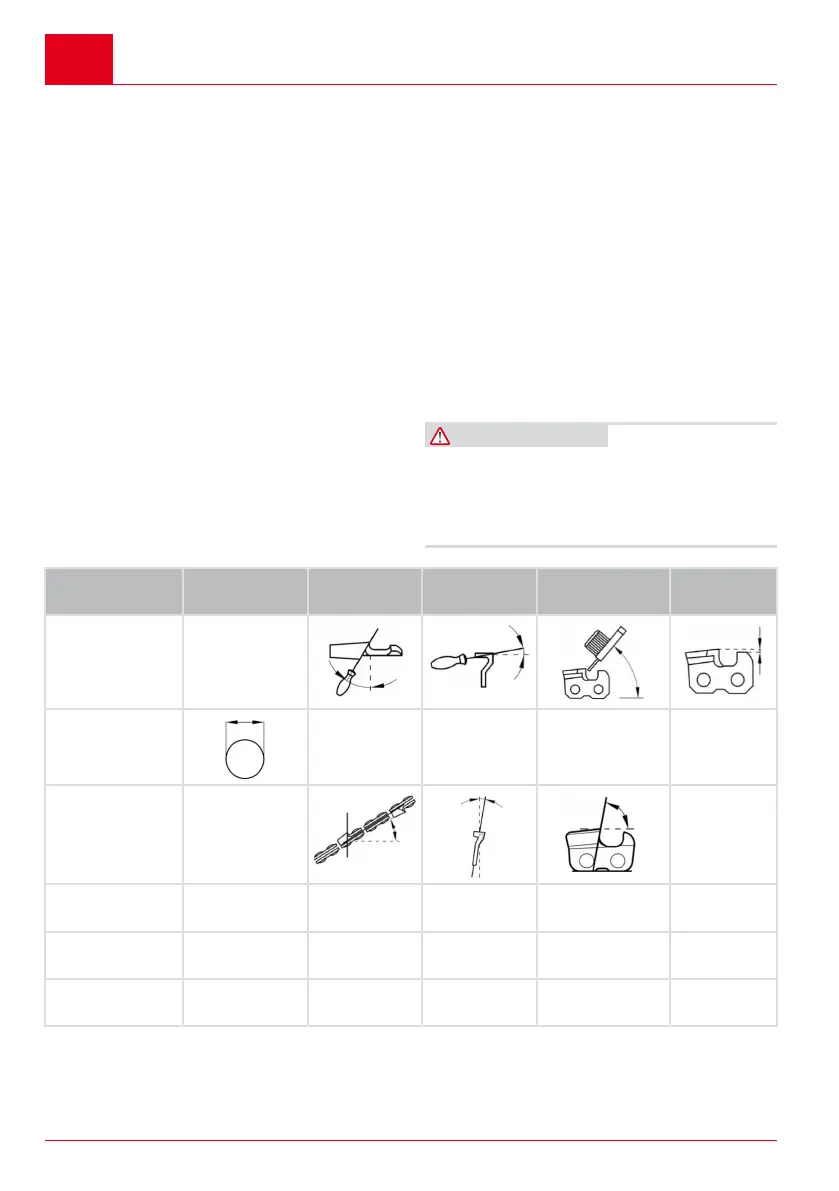

8.7 Lánc karbantartási táblázat
Szög és méret: lásd a (15) ábrát.
FIGYELMEZTETÉS! Súlyos sérülések ve-
szélye. Ha a láncfűrészen nem jóváhagyott fű-
részlánc vagy vezetősín található, akkor súlyos
sérülések következhetnek be.
■
Csak engedélyezett fűrészláncokat és veze-
tősíneket használjon.
Fűrészlánc (ve-
zetősín)
Reszelő átmé-
rője
Fejszög (α) Alsó szög (β) Fej dőlési szö-
ge (γ)
Mélység (z)
A szerszám
forgásszöge
A szerszám
dőlésszöge
Oldalszög
90PX040X
(104MLEA041)
4,5mm 30° 0° 75° 0,025"
91P045X
(120SDEA041)
5/32" 30° 0° 85° 0,025"
91PX052X
(140SDEA041)
5/32" 30° 0° 85° 0,025"
