RU
384 EKS 2000/35 | EKS 2400/40 | EKI 2200/40
Техобслуживание и уход
1. Отсоедините цепную пилу от сети и уста-
новите ее на устойчивую поверхность.
2. Открутите кожух для звездочки.
3. С помощью подходящей кисточки очисти-
те внутреннее пространство.
4. Снимите пильную цепь, а затем направля-
ющую шину.
5. Очистите паз шины и масловпускное от-
верстие.
8.5 Проверка, вращение и смазывание
направляющей шины (16, 17)
Проверьте направляющую шину
Регулярно проверяйте направляющую шину
на повреждения. Удалите имеющиеся заусен-
цы (16/1) плоским напильником под углом 45 °
(16/2).
Переворачивание направляющей шины
Чтобы избежать одностороннего износа, пово-
рачивайте направляющую шину после каждой
заточки и замены цепи.
1. EKI2200/40, EKS2400/40: Перестановка
быстрозажимного устройства на направля-
ющей шине (см. глава 8.6 "Перестановка
быстрозажимного устройства (18)",
Стр.384).
2. Переворачивание направляющей шины.
Смазка направляющей шины
1. Тщательно очистите паз шины (16/3) и
масловпускные отверстия (16/4).
2. Тщательно очистите смазочное отверстие
(17/1) с обеих сторон.
3. С помощью смазочного шприца (17/2) поо-
чередно заправьте с обеих сторон столько
смазки, чтобы она равномерно вышла на
концах звездочки. При этом постоянно
прокручивайте звездочку.
8.6 Перестановка быстрозажимного
устройства (18)
EKI2200/40, EKS2400/40:
1. Выкрутите винт с крестовым шлицем
(18/1).
2. Снимите направляющую шину, поверните
ее и снова затяните винт с крестовым
шлицем (18/1).
3. С помощью выступающего штифта (18/2)
задается правильное положение быстро-
зажимного устройства. Следите за пра-
вильной посадкой.

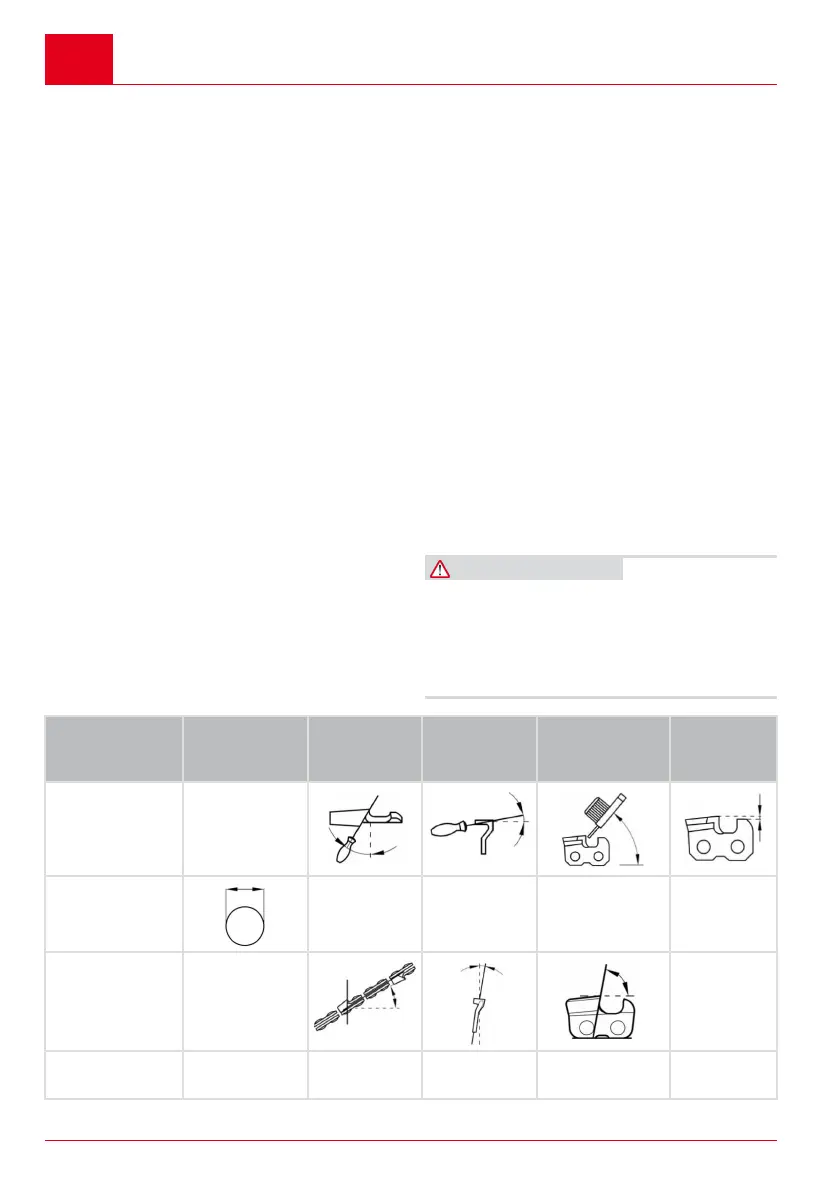

8.7 Параметры цепи и диаметр
напильника
Угол и размеры: см. Рисунок (15).
ПРЕДУПРЕЖДЕНИЕ! Опасность се-
рьезных травм. Использование на пиле не-
санкционированной пильной цепи или направ-
ляющей шине может привести к серьезным
травмам.
■
Используйте только санкционированные
пильные цепи и направляющие шины.
Пильная цепь
(направляюща-
я шина)
Диаметр на-
пильника
Угол заточ-
ки (α)
Задний угол
торцевого
лезвия (β)
Угол наклона
режущего эле-
мента (γ)
Глубина (z)
Угол поворо-
та инстру-
мента
Угол наклона
инструмента
Передний угол
90PX040X
(104MLEA041)
4,5 мм 30° 0° 75° 0,025 "
