NL
66 EKS 2000/35 | EKS 2400/40 | EKI 2200/40
Onderhoud en verzorging
Zaagblad omkeren
Om eenzijdige slijtage te voorkomen, moet het
zaagblad na elke kettingvervanging of kettings-
lijpbeurt worden omgekeerd.
1. Bij EKI2200/40, EKS2400/40 Snelspanin-
richting aan het zaagblad omzetten (zie
Hoofdstuk 8.6 "Snelspanner omzetten (18)",
pagina66).
2. Zaagblad omkeren.
Zaagblad invetten
1. De zaagbladgroef (16/3) en olietoevoerope-
ningen (16/4) zorgvuldig reinigen.
2. De boringen voor oliesmering (17/1) aan bei-
de zijden zorgvuldig reinigen.
3. Met een vetspuit (17/2) achtereenvolgens
aan beide kanten zoveel vet indrukken dat
het vet op het uiteinde van het omkeerwiel
gelijkmatig naar buiten komt. Het omkeerwiel
daarbij steeds blijven draaien.
8.6 Snelspanner omzetten (18)
Bij EKI2200/40, EKS2400/40
1. De kruiskopschroef (18/1) eruit draaien.
2. Het zaagblad eraf nemen, omkeren en met
de kruiskopschroef (18/1) weer vastzetten.
3. De uitstekende stift (18/2) zorgt dat de snel-
spanner in de juiste positie komt. Op de juiste
montagepositie letten.

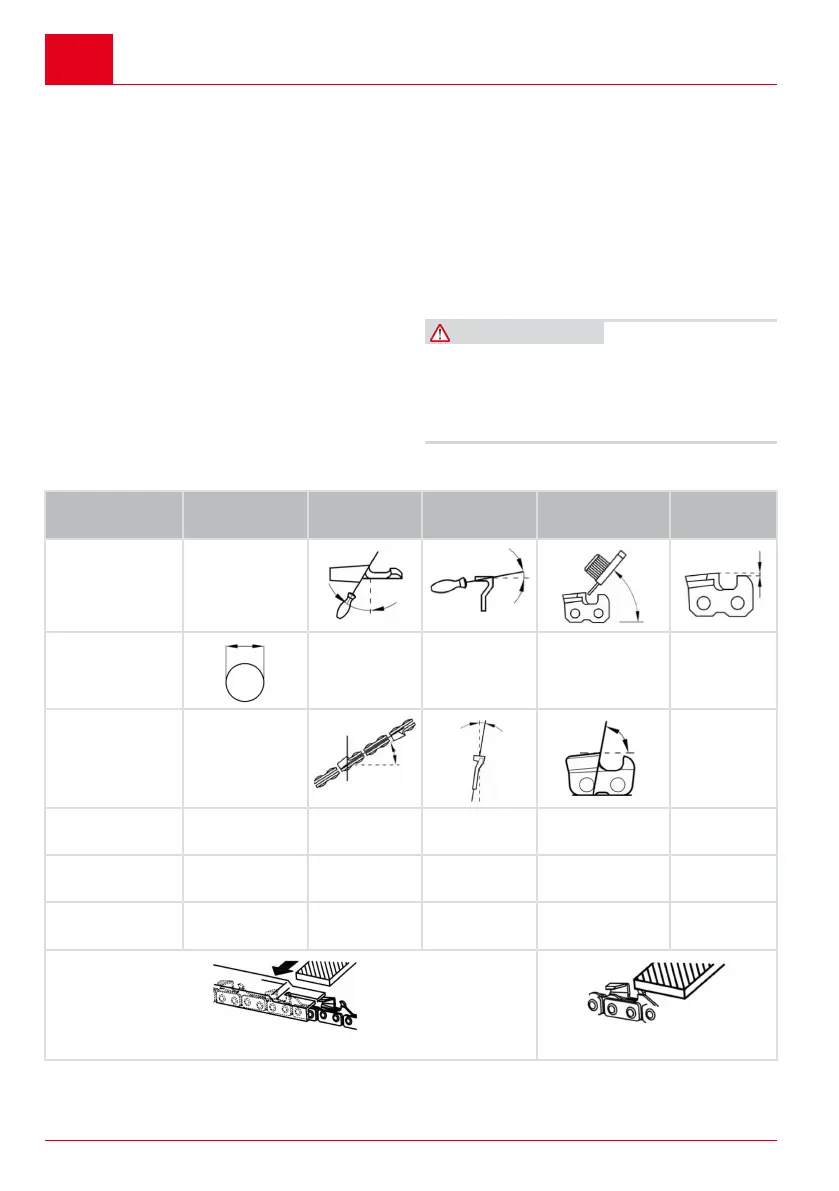

8.7 Tabel kettingonderhoud
Hoeken en maten: zie afbeelding (15).
WAARSCHUWING! Gevaar voor zwaar
letsel. Wanneer op de kettingzaag een niet-toe-
gelaten zaagketting of zaagblad wordt gebruikt,
kan dit tot zwaar letsel leiden.
■
Gebruik uitsluitend toegelaten zaagkettingen
en zaagbladen.
Zaagketting
(zaagblad)
Vijldiameter Kophoek (α) Ondersnij-
hoek (β)
Kophellings-
hoek (γ)
Dieptemaat
(z)
Draaihoek
van het ge-
reedschap
Hellingshoek
van het ge-
reedschap
Zijwaartse hoek
90PX040X
(104MLEA041)
4,5mm 30° 0° 75° 0,025"
91P045X
(120SDEA041)
5/32" 30° 0° 85° 0,025"
91PX052X
(140SDEA041)
5/32" 30° 0° 85° 0,025"
Dieptemaat Vijl
