Feilsøking
8.6 Bygge om hurtiglåseinnretningen (18)
På EKI2200/40, EKS2400/40:
1. Skru ut krysskruen (18/1).
2. Ta av sverdet og skru fast med krysskruen
(18/1) igjen.
3. Bestem den riktige posisjonen til hurtiglåse-
innretningen ved hjelp av stiften som stikker
ut (18/2). Sørg for at den sitter riktig.

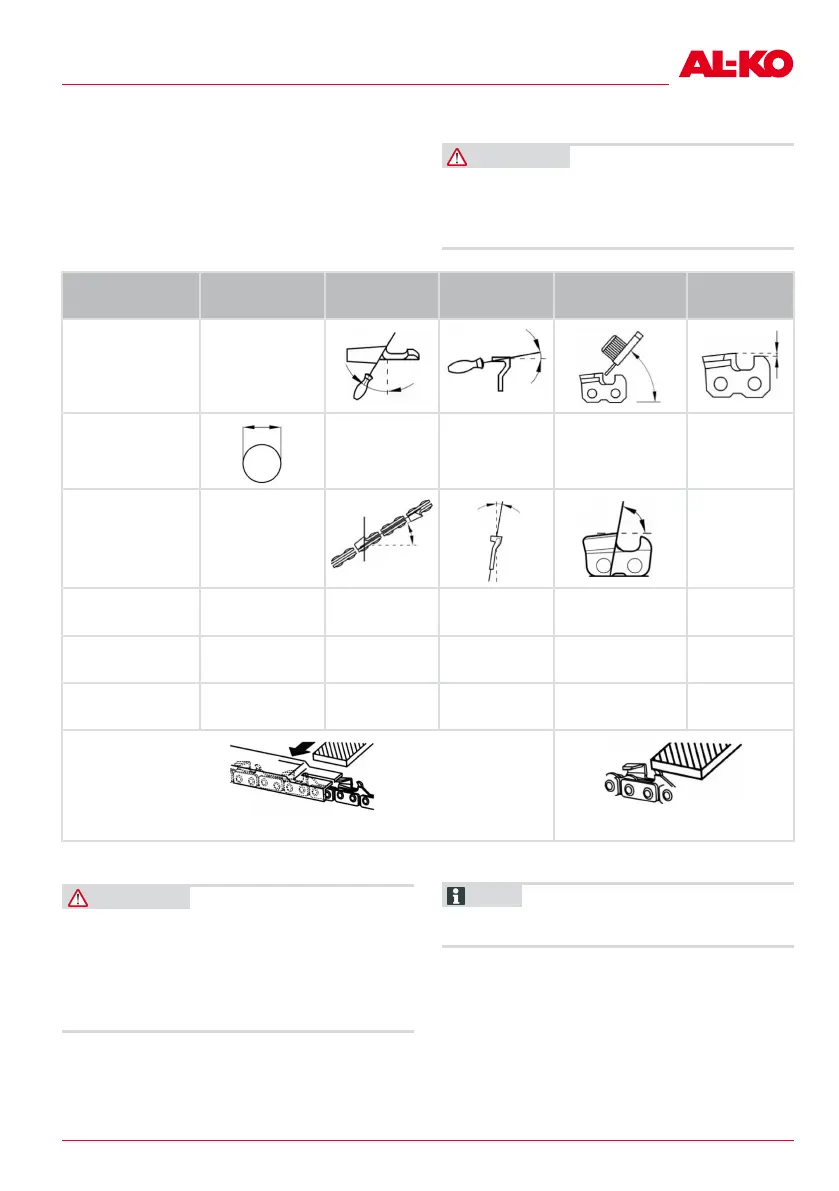

8.7 Tabell over kjedevedlikehold
Vinkel og mål: Se bilde (15).
ADVARSEL! Fare for alvorlige skader.
Hvis det befinner seg et uegnet sagkjede på kje-
desagen eller sverdet, kan det oppstå alvorlige
personskader.
■
Bruk bare tillatte sagkjeder og sverd.
Sagkjede
(sverd)
Fildiameter Hodevinkel
(α)
Underkutt-
vinkel (β)
Hodehellings-
vinkel (γ)
Dybdemål
(z)
Dreievinkel
på verktøyet
Hellingsvinkel
på verktøyet
Sidevinkel
90PX040X
(104MLEA041)
4,5mm 30° 0° 75° 0,025"
91P045X
(120SDEA041)
5/32" 30° 0° 85° 0,025"
91PX052X
(140SDEA041)
5/32" 30° 0° 85° 0,025"
Dybdemål Filer
9 FEILSØKING
FORSIKTIG! Fare for personskader! Ap-
paratdeler med skarpe kanter og bevegelige ap-
paratdeler kan føre til skader.
■
Bruk alltid vernehansker ved vedlikeholds-,
stelle- og rengjøringsarbeider!
■
Slå av apparatet, og koble det fra strømnet-
tet!
MERK Ved feil som ikke er oppført i denne
tabellen, eller som du ikke selv kan utbedre, hen-
vend deg til vår kundeservice.
