2.6.3 Coupling alternative

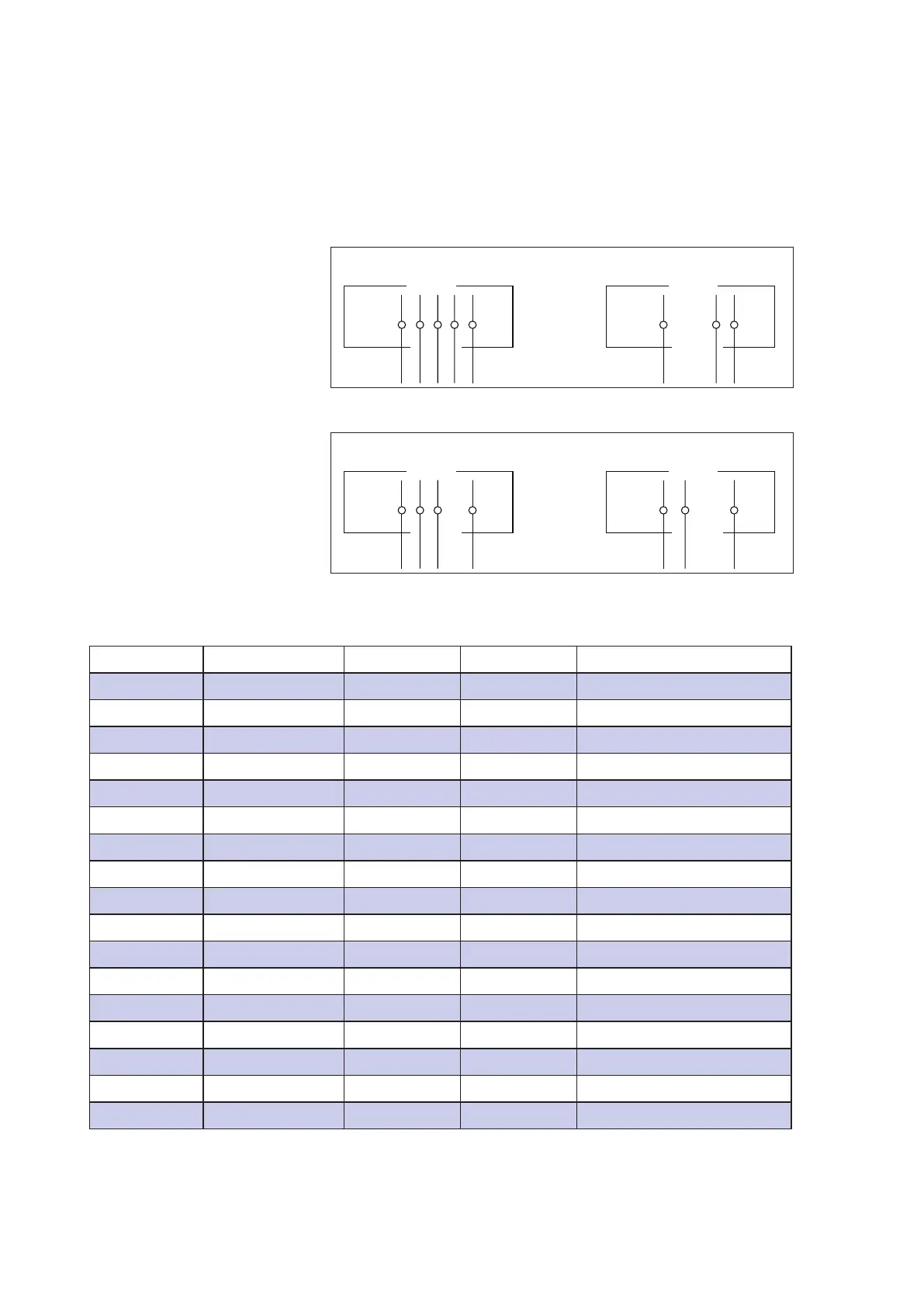

2.6.3.1 Connection diagram
L1
N
PE
L1
N
PE
003026
-X50
L1
L2
L3
N
PE
L1
L2
L3
N
PE
-X50
3N+PE 1N+PE
Figure 11. Electrical connection
L1
L2
PE
L1
L2
PE
003033
-X50
L1
L2
L3
PE PE
L1
L2
L3
-X50
3+PE 2+PE
Figure 12. Electrical connection
2.6.3.2 FD1800/FD1810
Voltage Connection Frequency Fuse Power requirement
415 V 3N+PE 50 Hz 3 × 10 A 3.75 kW
400 V 3N+PE 60 Hz 3 × 10 A 3.75 kW
400 V 3N+PE 50 Hz 3 × 10 A 3.75 kW
380 V 3N+PE 60 Hz 3 × 10 A 3.75 kW
380 V 3N+PE 50 Hz 3 × 10 A 3.75 kW
240 V 3+PE 60 Hz 2 × 15 A 3.75 kW
240 V 2+PE (TN) 60 Hz 2 × 15 A 3.0 kW
240 V 1N+PE (TN) 50 Hz 1 × 16 A 3.0 kW
230 V 1N+PE (TN) 60 Hz 1 × 16 A 3.0 kW
230 V 1N+PE (TN) 50 Hz 1 × 16 A 3.0 kW
230 V 3+PE 50 Hz 3 × 16 A 3.75 kW
208 V 3+PE 60 Hz 3 × 15 A 3.75 kW
208 V 2+PE (TN) 60 Hz 2 × 15 A 3.0 kW
200 V 3+PE 60 Hz 3 × 16 A 3.75 kW
200 V 3+PE 50 Hz 3 × 16 A 3.75 kW
200 V 2+PE (TN) 60 Hz 2 × 16 A 3.0 kW
200 V 2+PE (TN) 50 Hz 2 × 16 A 3.0 kW
