Owner Installation Instructions Axess Pro Series 3000 7
11
10
15
09
08
16
14
13
12
Terminal Block ( From Left To Right )
V1 Console:
V+ Three WireSafety Beams “ + “ Supply
IN3 Three Wire Safety Beams Trigger Input
V- Common For Two Wire Safety Beam and
Three Wire Safety Beams
IN2 Two Wire Safety Beam Input
AUX OUT Receiver’s Auxiliary Output
FIRE Input Terminal (N/O or N/C)
GPI N/O Input Terminal (N/O)
OPN Input Terminal (N/O or N/C)
STP Input Terminal (N/O or N/C)
CLS Input Terminal (N/O)
SWP Input Terminal (N/O)
COM Terminal For Inputs
V2 Console:
AUX OUT Receiver’s Auxiliary Output
V+ Accessory Supply
SB3 Third Safety Beam Input
SB2 Second Safety Beam Input
SB1 First Safety Beam Input
0V Common For Safety Beams
0V Common Terminal For Control Inputs
FIRE N/O , N/C Input Terminal
GPI N/O Input Terminal
OPN N/O , N/C Input Terminal
STP N/O , N/C Input Terminal
CLS N/O Input Terminal
Programmer PG-3 Input
Console Previous Button
Liquid Crystal Display
Console Next Button
Console Open Button
Console Stop Button
Console Set Button
Console Close Button
RJ45 Connector
08
09
10
11
12
13
14
15
16
4. Operating Controls
09
13
14
15
16
17
17
17

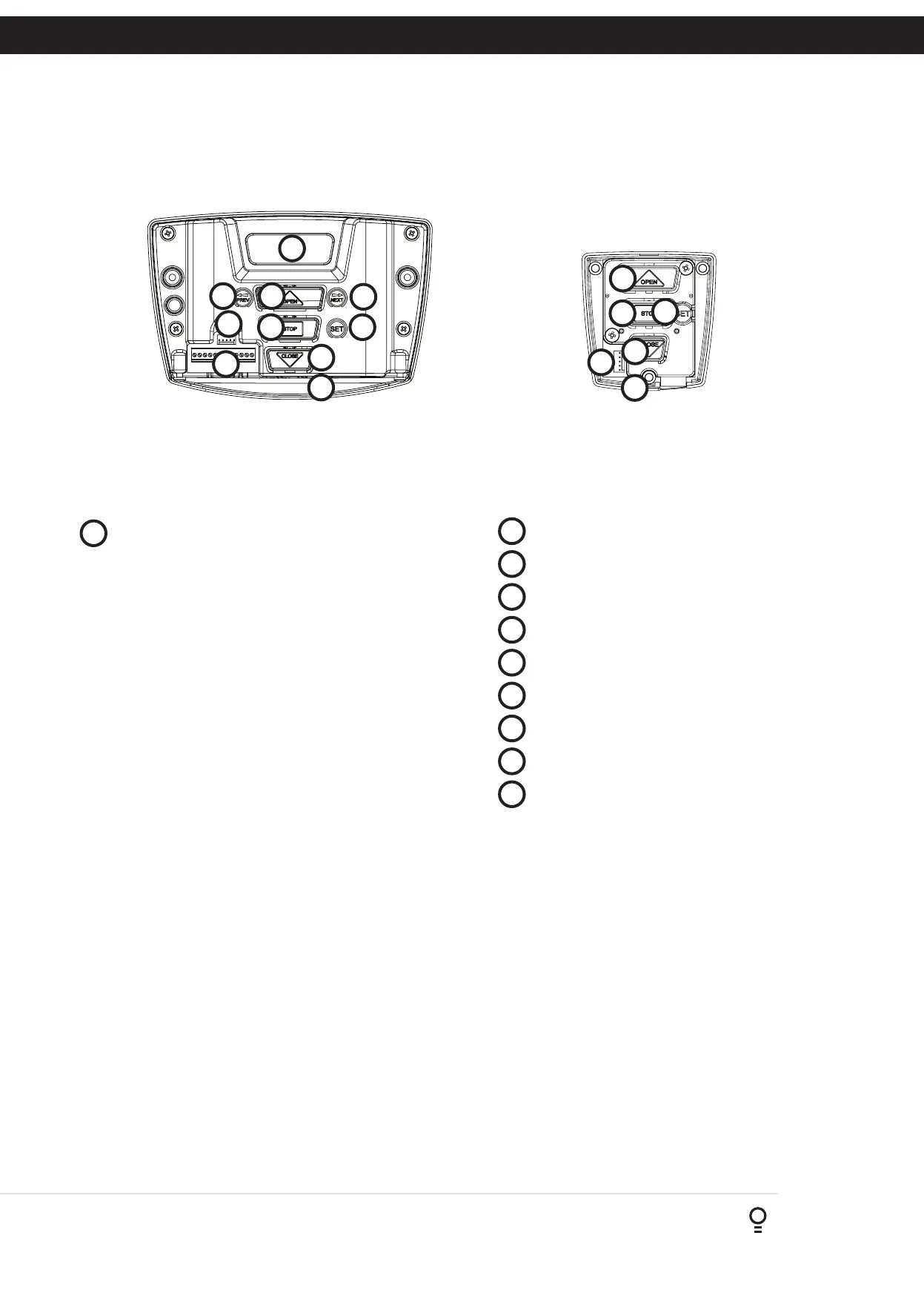

Fig 4.1 - Logic Console Fig 4.2 - Manual Console
