96 Guide d’installation et d’utilisation du commutateur AMX
Configuration
La Figure 1.1 illustre un système de commutation AMX configuré pour le mode de
commutation clavier-souris. La console utilisateur à
deux voies est reliée au commutateur
AMX, ce qui lui permet d'accéder aux équipements cibles distants ainsi qu'à un équipement
cible local. Un module AMIQ est relié au serveur local et le connecteur vidéo n'est pas
branché. Un moniteur est relié à l'équipement cible local et un autre moniteur est relié à la
console utilisateur. Dans cet exemple, le moniteur A affiche du contenu vidéo sans interruption
depuis l'équipement cible local relié à la console utilisateur. Le moniteur B, lui, affiche du
contenu vidéo depuis un équipement cible distant sélectionné et relié au commutateur AMX.
Le raccourci de commutation clavier-souris permet de commuter les commandes du clavier et
de la souris entre les équipements cibles affichés sur les écrans A et B. De plus, la voie vidéo
est conservée pour chaque écran, permettant ainsi à l'utilisateur de visualiser les équipements
cibles simultanément.

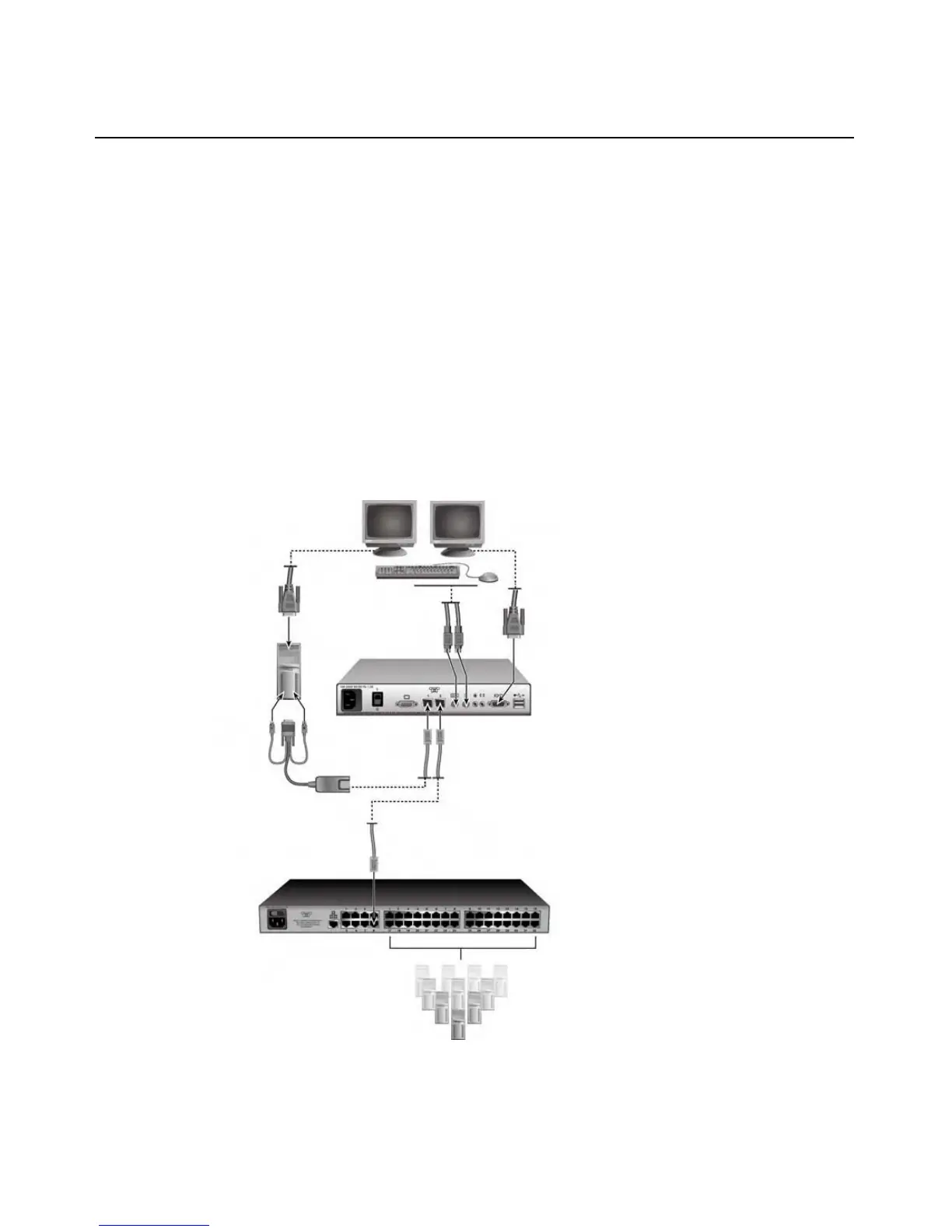

Figure 1.1 : Configuration du système de commutation AMX pour le mode de commutation clavier-souris
Moniteur A
Moniteur B
(voie vidéo locale)
(voie vidéo distante)
Clavier et
souris
Équipement cible
local
Console utilisateur
AMX (modèle
AMX 5130 illustré)
Module AMIQ
(type PS/2 illustré)
Commutateur AMX
Équipements cibles distants
