Connexion des utilisateurs au système de commutation AMX
Une fois que tous les équipements cibles sont reliés, connectez les consoles utilisateur et les
périphériques au système de commutation AMX afin d’ajouter les utilisateurs. La Figure 2.8
illustre la façon dont les utilisateurs doivent être connectés au système de
commutation.

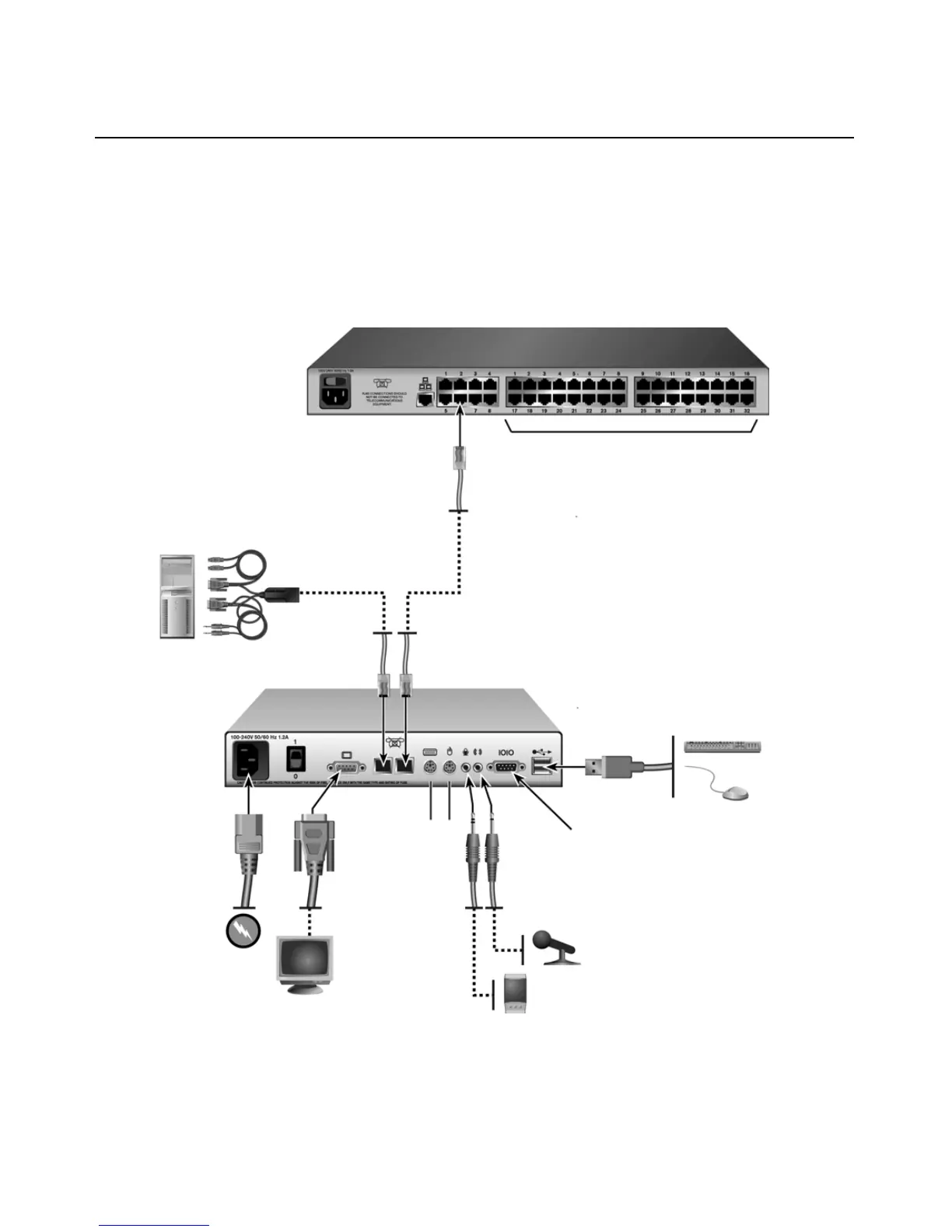

Figure 2.8 : Connexion d'utilisateurs à un commutateur AMX
Voies des serveurs cibles
Câble UTP
Module AMIQDM
(type PS/2 illustré)
Serveur local
Console utilisateur AMX
(modèle AMX 5130 illustré)
Voies de la
souris PS/2
et du clavier
Voie série
Haut-parleurs stéréo et
microphone
Écran
Clavier et
souris USB
Commutateur AMX (modèle AMX 5000 illustré)
