2.4.13 Fußsteuerungen
Hinweise
Das microspeed® uni-Motorensystem enthält zwei unterschiedlich ausge-
führte Fußsteuerungen (GD668 und GD671).
In Verbindung mit der Steuereinheit GD670 kann zeitgleich nur eine Fuß-
steuerung angeschlossen werden.

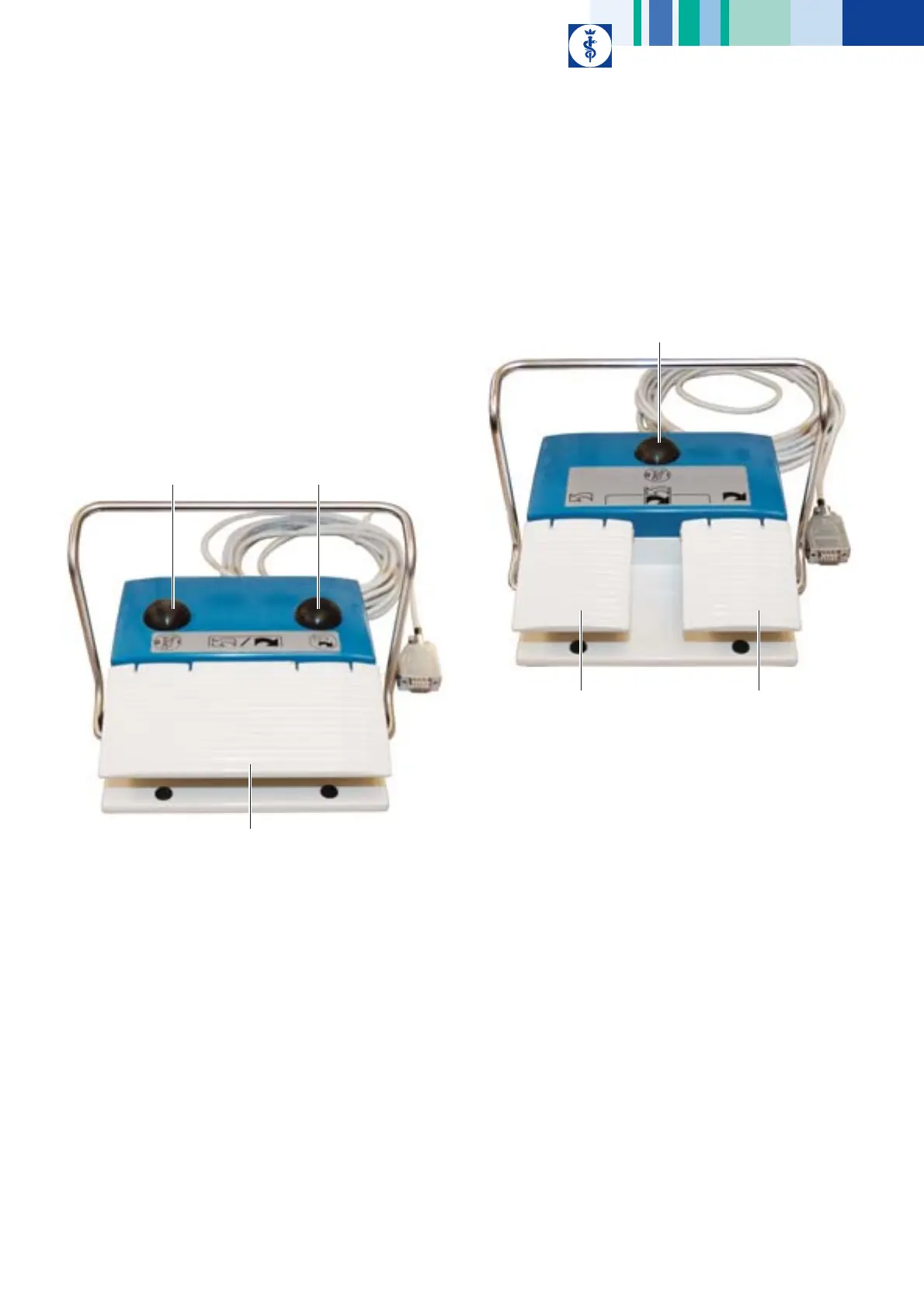

microspeed® uni Fußsteuerung ein Pedal GD668
Abb. 8
Legende
18 Funktionstaster Fußsteuerung:
Kurzes Betätigen: Ein- und Ausschalten der Kühlflüssigkeitspumpe
Betätigung länger als drei Sekunden (bei nicht aktiviertem Motor):
Wechsel in das Geräte-Einstell-Menü, siehe Kapitel Einstellparameter
im Geräte-Einstell-Menü mit Fußsteuerung ändern
22 Motordrehrichtungsumschalter:
Vorwahl Rechts- oder Linkslauf
23 Pedal:
Geber zur Drehzahlsollwertvorgabe
microspeed® uni Fußsteuerung zwei Pedale GD671
Abb. 9
Legende
18 Funktionstaster Fußsteuerung:
Kurzes Betätigen: Ein- und Ausschalten der Kühlflüssigkeitspumpe
Betätigung länger als drei Sekunden (bei nicht aktiviertem Motor):
Wechsel in das Geräte-Einstell-Menü, siehe Kapitel Einstellparameter
im Geräte-Einstell-Menü mit Fußsteuerung ändern
19 Rechtes Pedal:
Geber zur Drehzahlsollwertvorgabe im Rechtslauf
20 Linkes Pedal:
Geber zur Drehzahlsollwertvorgabe im Linkslauf
18
23
22
20
18
19
