4.3 Bedienung
4.3.1 Motoren GD674, GD676, GD677, GD678 und GD679
einstellen und bedienen
Hinweis
Im Instruction-Menü können zu jedem Motortyp spezifische Einstellungen
(Brems- und Beschleunigungsrampe) verändert werden, siehe Kapitel In-
struction-Menü.
Betrieb des Motors und Verändern der Einstellparameter ist nur möglich,
wenn:
•ein Motor 32 an der Steuereinheit 1 angeschlossen ist
• das Motorbedienfeld nicht gesperrt ist, d.h.
– bei Verwendung des Motorkabels für Fußsteuerung GD672 der Mo-
torfreigabeschalter in Stellung "ON" ist
– bei Verwendung des Motorkabels für Fußsteuerung GD672 eine Fuß-
steuerung an die Steuereinheit 1 angeschlossen ist
• zeitgleich kein Motor an der anderen Motoranschlussbuchse aktiviert
wird.
Folgende Einstellungen lassen sich bei laufendem Motor 32 nicht verän-
dern:
• Drehrichtung
• Drehzahlbereichsobergrenze
• Betriebsmodus
Alle Einstellungen werden nach Verlassen des Einstellmodus je nach
Motortyp und Motoranschlussbuchse gespeichert.
Einstellparameter im Geräte-Einstell-Menü an der Steuereinheit ändern

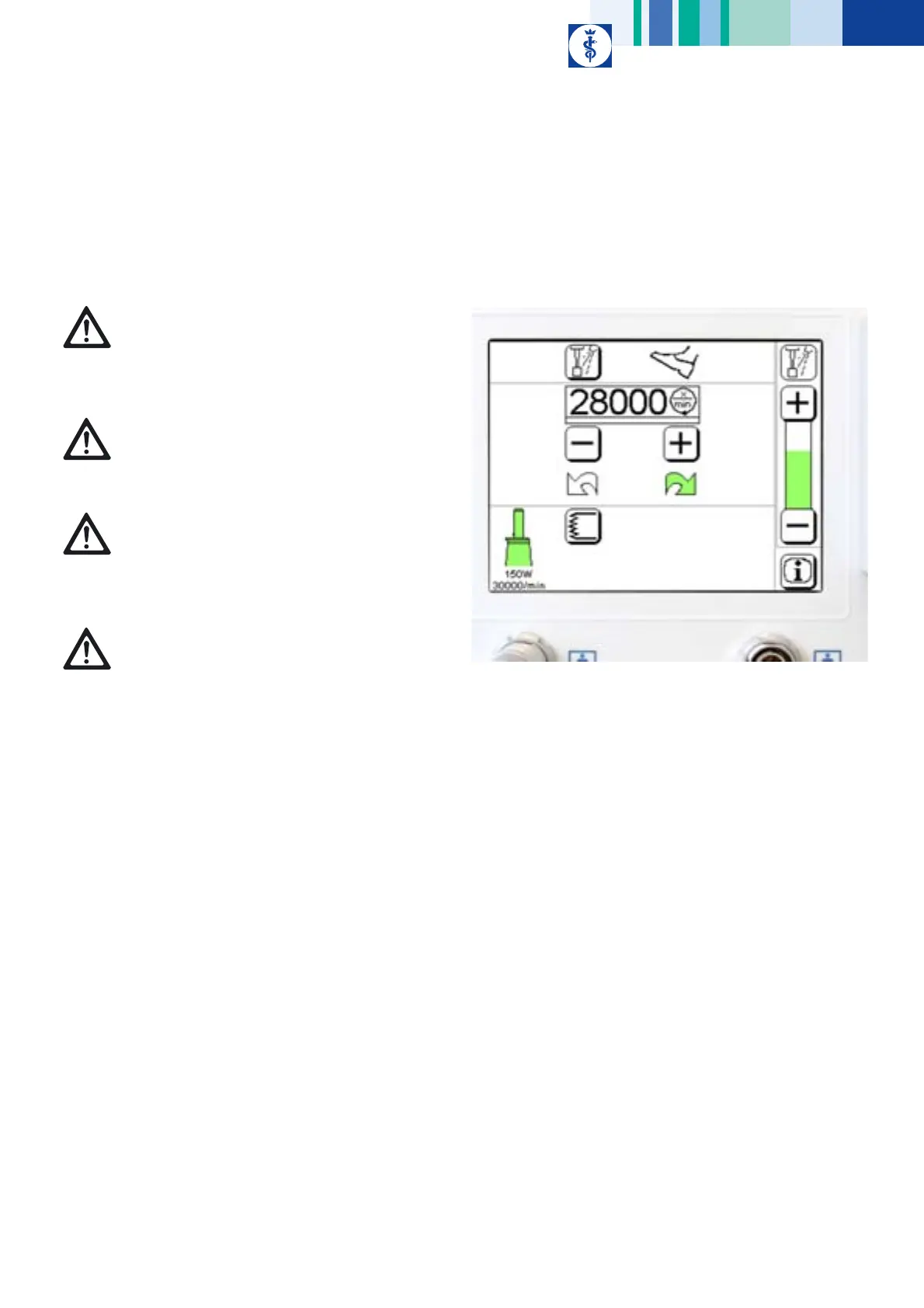

Abb. 23
Drehzahlbereichsobergrenze wählen
Die eingestellte Drehzahlbereichsobergrenze wird im entsprechenden Mo-
torbedienfeld im Display 2 angezeigt und über die Touch-Bedientasten
eingestellt.
Hinweis
Der Einstellbereich sowie die Abstufung der Drehzahlbereichsobergrenze
ist vom gewählten Motor abhängig, siehe Kapitel Technische Daten.
¾ Drehzahlbereichsobergrenze erhöhen: Taste Erhöhung der Drehzahlbe-
reichsobergrenze betätigen.
¾ Drehzahlbereichsobergrenze verringern: Taste Reduktion der Drehzahl-
bereichsobergrenze betätigen.
Sägeprogramm wählen (nur Motoren GD678 und GD679)
Taste ist nur aktivierbar, wenn kein Motor aktiviert ist.
Das Sägeprogramm wird über die Bedientaste im entsprechenden Motor-
bedienfeld aktiviert bzw. deaktiviert.
Diese Bedientaste dient gleichzeitig als Status-Anzeige:
• Das weiß hinterlegte Symbol steht für Sägeprogramm deaktiviert.
• Das grün hinterlegte Symbol steht für Sägeprogramm aktiviert mit ei-
ner max. wählbaren Drehzahlbereichsobergrenze von 16 000 1/min.
Die zuletzt mit dem Sägeprogramm verwendeten Einstellparameter (gewähl-
te Drehzahlbereichsobergrenze, Dosierstufe der Kühlflüssigkeitspumpe 4)
werden automatisch abgerufen.
WARNUNG
Verletzungsgefahr durch unbeabsichtigte Betätigung des
Motors!
¾ Motoren, mit denen nicht aktiv gearbeitet wird, gegen
unbeabsichtigte Betätigung durch Fuß- oder Handsteu-
erung sichern.
WARNUNG
Verbrennungsgefahr für Patienten und Anwender durch
heißen Motor/heißes Handstück/heißes Werkzeug!
¾ Heißen Motor/heißes Handstück/heißes Werkzeug au-
ßer Reichweite des Patienten ablegen.
WARNUNG
Verletzungsgefahr und Sachschäden durch unsachgemäßen
Gebrauch der Handstücke bzw. Antriebe!
¾ Sicherheitsinformationen und Hinweise der Gebrauchs-
anweisung der Handstücke bzw. Antriebe einhalten.
¾ Die angegebene maximale Antriebsdrehzahl einhalten.
WARNUNG
Verletzungsgefahr durch lose Fräsköpfe beim Betrieb von
High-Speed-Motoren im Linkslauf!
¾ Nur Fräser mit ungeschraubten Fräsköpfen verwenden.
