BTL6-E500-M_ _ _ _-E2/E28-KA_ _/KE_ _/LA_ _
Transductor de desplazamiento Micropulse – Forma constructiva de varilla
3
español

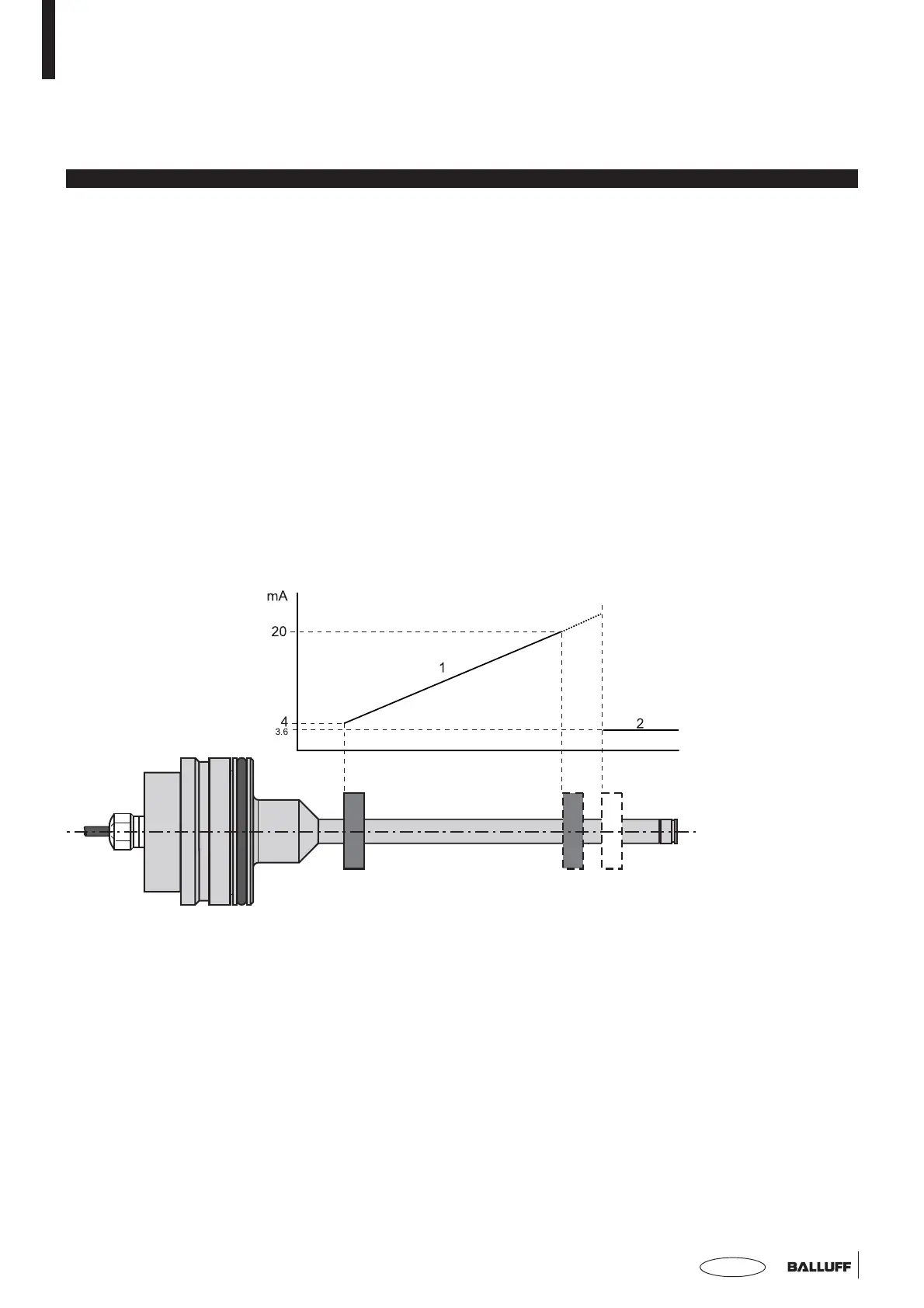

Figura 2-1: Señal de medición con característica ascendente
2 Funcionamiento y características
Señal de salida
2.1 Características
En el transductor de desplazamien-
to Micropulse se encuentra el
guíaondas minitubular, protegido por
un
tubo de acero fino
. A lo largo de
este perfil se desplaza un sensor de
posición conectado por el usuario
con la pieza de la máquina cuya
posición se desea determinar.
El sensor de posición define la posi-
ción a medir sobre el guíaondas. Un
impulso INIT generado internamente,
conjuntamente con el campo magn-
ético del transmisor de posición genera
una onda de torsión dentro del
guíaondas, la cual se origina por
magnetostricción y se propaga a una
velocidad ultrasónica.
La onda de torsión que se propaga
hacia el extremo del guíaondas es
absorbida en la zona de amort-
iguación. La onda que se desplaza
hacia el inicio del tramo de medida
genera una señal eléctrica en una
bobina captadora. A partir del tiem-
po de propagación de la onda se
determina la posición. Este es emiti-
do como del corriente y tiene una
característica ascendente
➥➥
➥➥
➥ figura
2-1. Esto se realiza con elevada
precisión y reproducibilidad dentro
del intervalo de medida indicado
como longitud nominal.
Si en la zona de medición no se
encuentra ningún sensor de posi-
ción se emite un señal de error.
En el extremo final de la varilla se
encuentra la zona de amortiguación,
una zona que no puede aprovechar-
se para medida y que puede
rebasarse
.
La conexión eléctrica entre el trans-
ductor de desplazamiento, PLC y la
alimentación eléctrica se realiza me-
diante un cable o alambre litz.
Dimensiones para el montaje del
transductor de desplazamiento
Micropulse:
➥➥
➥➥
➥ Figura 3-1.
Posición del sensor de posición:
1) Dentro de la sección de medida
2) Sensor de posición no disponible
Origen Punto final
