BTL6-E500-M_ _ _ _-E2/E28-KA_ _/KE_ _/LA_ _
Trasduttori di posizione Micropulse – Versione a barra
3
italiano

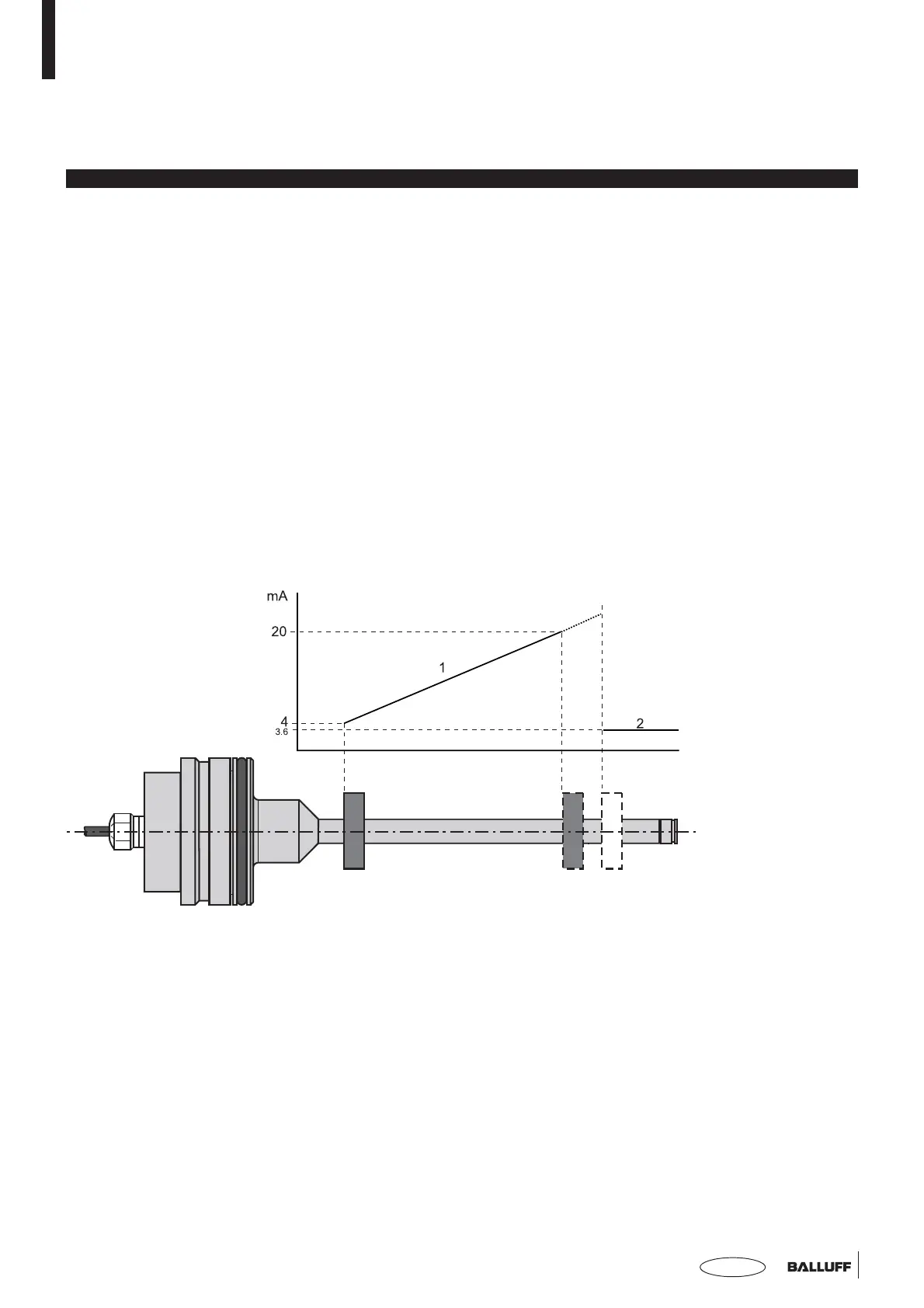

Figura 2-1: Segnale di misurazione con curva caratteristica crescente
2 Funzioni e caratteristiche
Segnale di uscita
2.1 Funzionamento
All’interno del trasduttore di posizio-
ne Micropulse è situata la guida
d’onda tubolare, protetta da un tubo
in acciaio inox. Un datore di posizio-
ne collegato dall’utente alla parte di
macchinario di cui si vuole determi-
nare la posizione, viene spostato
lungo la guida d’onda.
Il datore di posizione definisce la
posizione da misurare sulla guida
d’onda. Un impulso INIT, generato
internamente, crea in unione col
campo magnetico del datore di po-
sizione un’onda torsionale nella
guida d’onda che si forma tramite
magnetostrizione e si propaga alla
velocità degli ultrasuoni.
La propagazione dell’onda torsiona-
le verso l’estremità della guida d’on-
da viene assorbita nella zona di
smorzamento. La propagazione
dell’onda torsionale verso l’inizio
della linea di misura produce, in una
bobina di rilevamento, un segnale
elettrico. Dall’intervallo di propaga-
zione dell’onda viene determinata la
posizione. Questa viene emessa
come valore di corrente e ha una
curva caratteristica crescente
(➥ fig. 2-1). È garantita una precisio-
ne e riproducibilità elevata all’interno
del campo di misura.
Qualora nel campo di misura non sia
presente alcun datore di posizione,
viene emessa un segnale di errore.
Alla fine della barra si trova la zona
di smorzamento, non utilizzabile ai
fini metrologici, su cui il datore di
posizione può essere spostato.
La connessione elettrica fra trasdut-
tore di posizione, controllo e alimen-
tazione elettrica è realizzata con un
cavo o con cavetti.
Quote per il montaggio del trasdut-
tore di posizione Micropulse:
➥➥
➥➥
➥ Figura 3-1.
Posizione del datore:
1) all’interno del campo di misura
2) datore di posizione non disponibile
Punto zero Fondo scala
