BTL6-E500-M_ _ _ _-E2/E28-KA_ _/KE_ _/LA_ _
Micropulse Wegaufnehmer – Bauform Stab
3
deutsch

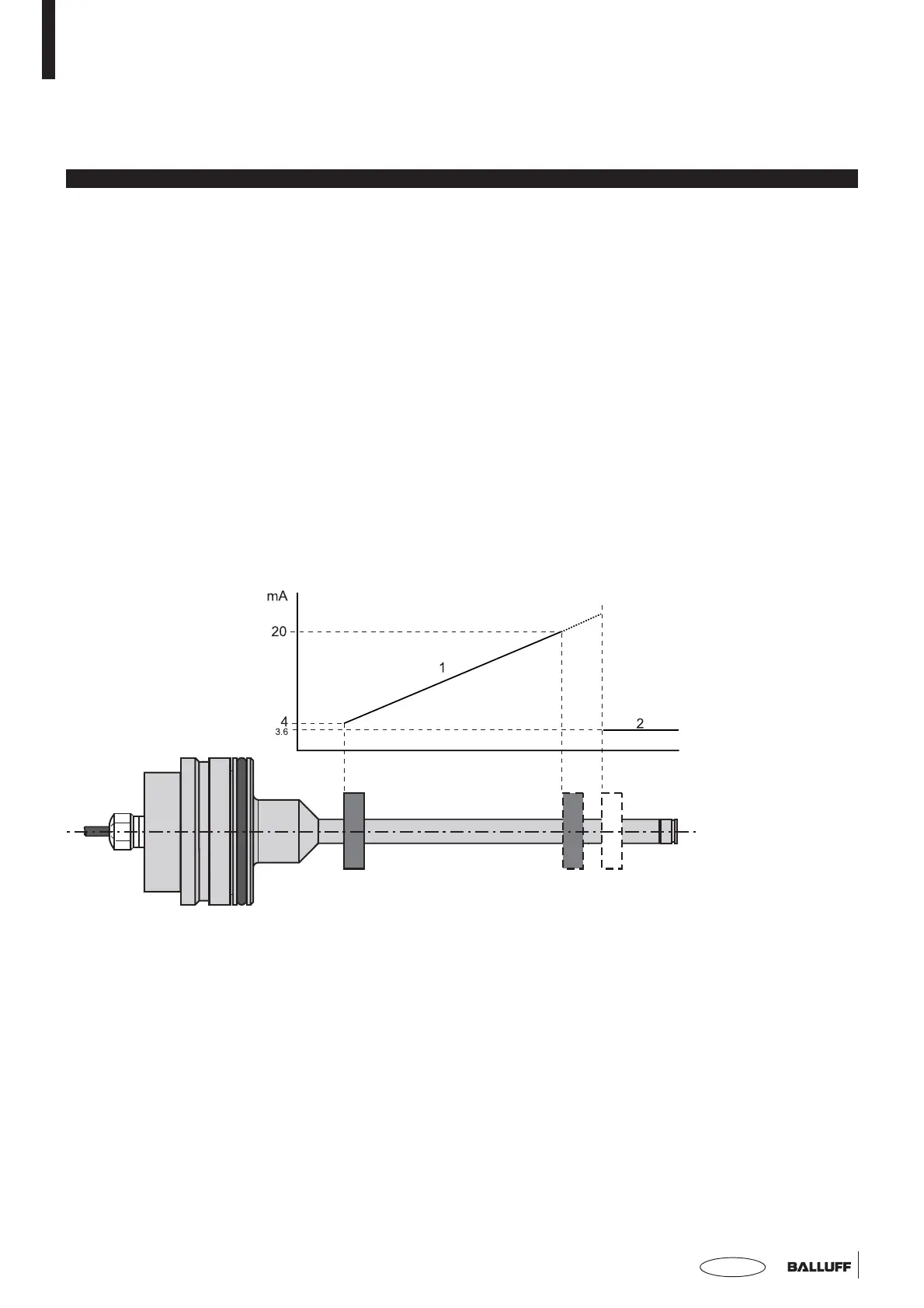

Bild 2-1: Ausgangssignal mit steigender Charakteristik
2 Funktion und Eigenschaften
Ausgangssignal
2.1 Funktionsweise
Im Micropulse Wegaufnehmer befin-
det sich der Wellenleiter, geschützt
durch ein Edelstahlrohr. Entlang des
Wellenleiters wird ein Positionsgeber
bewegt, der vom Anwender mit dem
Maschinenteil verbunden wird, dessen
Position bestimmt werden soll.
Der Positionsgeber definiert die zu
messende Position auf dem Wellen-
leiter. Ein intern erzeugter INIT-Impuls
löst in Verbindung mit dem Magnet-
feld des Positionsgebers eine
Torsionswelle im Wellenleiter aus, die
durch Magnetostriktion entsteht und
mit Ultraschallgeschwindigkeit fort-
schreitet.
Die zum Ende des Wellenleiters lau-
fende Torsionswelle wird in der Dämp-
fungszone absorbiert. Die zum Beginn
der Messstrecke laufende Welle er-
zeugt in einer Abnehmerspule ein
elektrisches Signal. Aus der Laufzeit
der Welle wird die Position bestimmt.
Diese wird als Stromwert aus-
gegeben und hat steigende Charak-
teristik,
➥➥
➥➥
➥ Bild 2-1. Dies geschieht
mit hoher Präzision und Reproduzier-
barkeit innerhalb des als Nennlänge
angegebenen Messbereichs.
Wenn sich kein Positionsgeber im
Messbereich befindet, wird ein
Fehlersignal ausgegeben.
Am Stabende befindet sich die
Dämpfungszone, ein messtechnisch
nicht nutzbarer Bereich, der überfah-
ren werden darf.
Die elektrische Verbindung zwischen
dem Wegaufnehmer, der Steuerung
und der Stromversorgung erfolgt über
ein Kabel bzw. Litzen.
Maße für die Montage des Wegauf-
nehmers Micropulse:
➥➥
➥➥
➥ Bild 3-1.
Position des Positionsgebers:
1) innerhalb des Messbereichs
2) Positionsgeber nicht vorhanden
Nullpunkt Endpunkt
